3.2 Digitaler I/O Terminal Block
Die INTELLINET Netzwerkkameras und Netzwerk-Videoserver, mit Ausnahme
der NSC15, sind mit einem digitalen I/O Anschluss ausgestattet. Er kann dazu
genutzt werden, externe Sensoren (Pins 1 und 2) anzuschließen, oder externe
Geräte mit Strom zu versorgen (Pins 3 und 4).

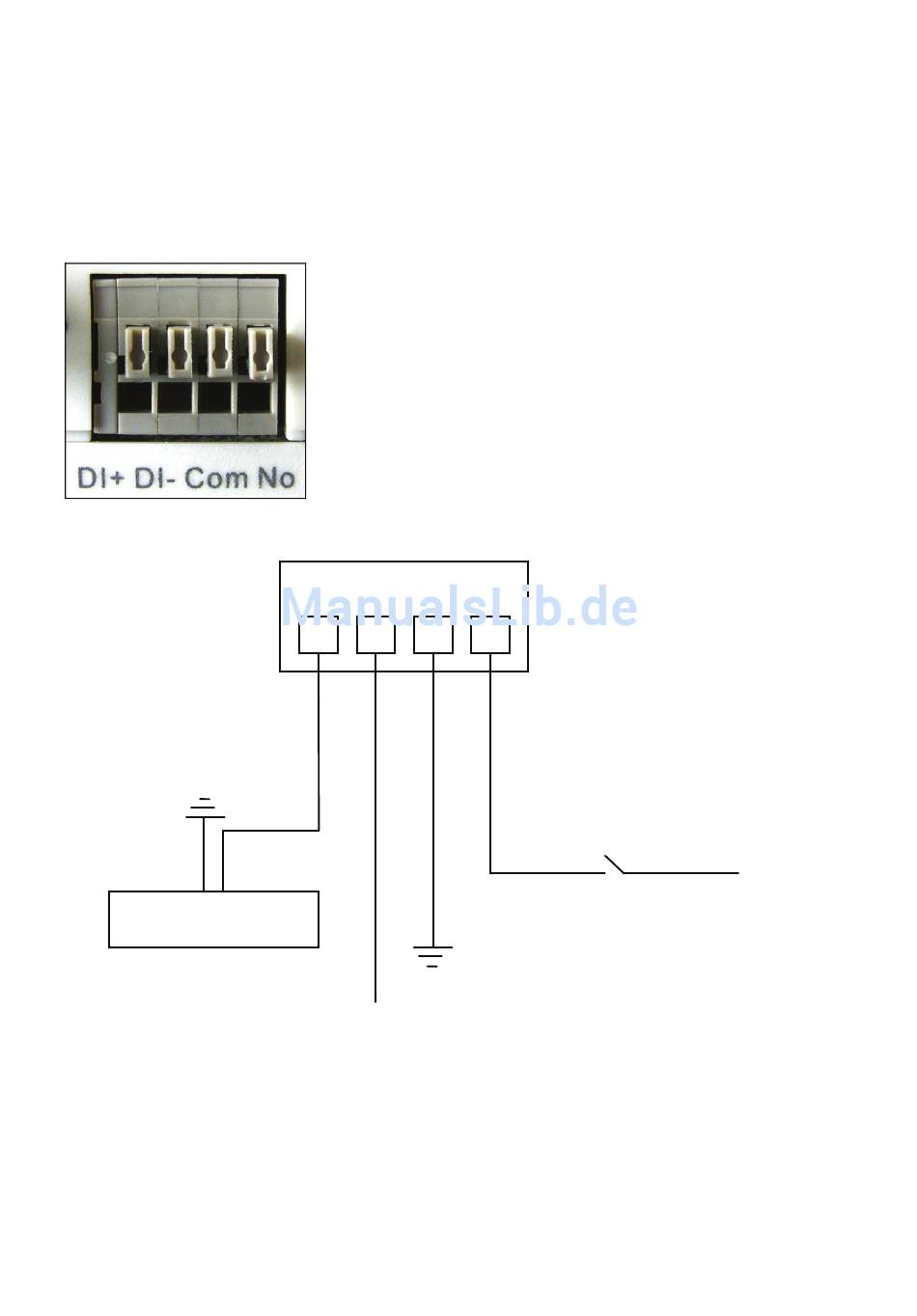

Von links nach rechts: Pin 1 (DI+), Pin 2 (DI-), Pin 3 (Com) und Pin 4 (No)
Erdung
Alarm
DI+: Digitaler Eingang (+), DI-: Digitaler Eingang GND (-)
Com: Strom DC 12 V (+), No: Strom GND (-)
Der NVS30 Netzwerk-Videoserver hat noch zwei weitere Pins 5 (+) und 6 (-),
die zum Anschluss der PTZ Steuerung analoger CCTV Kameras dienen (RS-
485).
NO COM DI- DI+
Erdung
12 V
Max. 30 W
- 23 -
Schalter
12 V
