Anschluss-Diagram - Intellinet NSC15 Handbuch

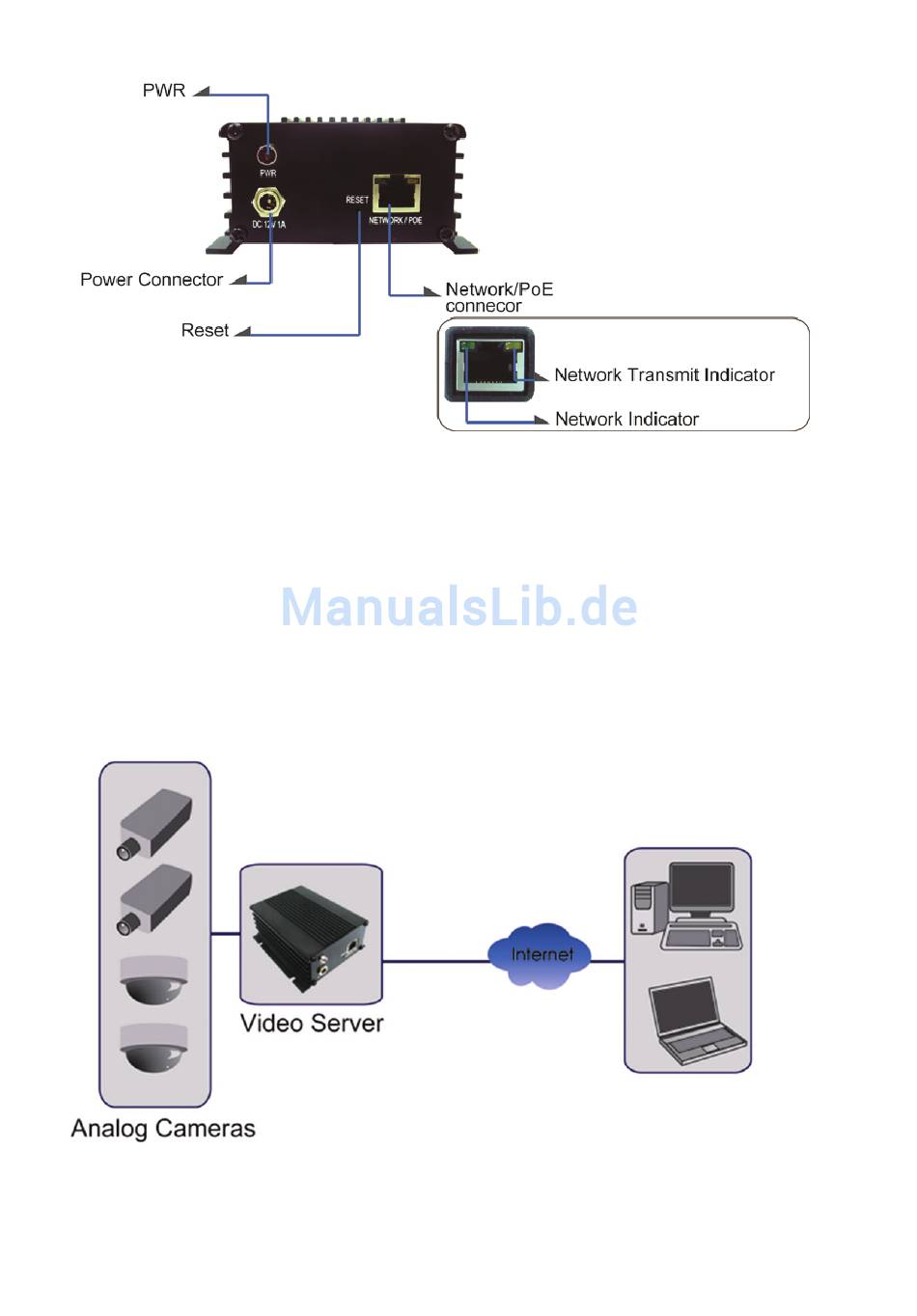

Rückseite
PWR:
Power Connector:
Network / PoE Connector: Standard RJ45 Buchse für Cat5 (oder besser)

Anschluss-Diagram

Hinweis: Der NVS30 ist ein Ein-Kanal-Videoserver. Es kann immer nur eine
CCTV-Kamera angeschlossen werden.
LED leuchtet, sobald der Netzwerk-Videoserver
erfolgreich gestartet wurde.
Schließen Sie hier das Netzteil an, sofern Sie keine
Power over Ethernet Funktionalität wünschen.
Netzwerkkabel. Es werden IEEE 802.3af-kompatible
Eingangsquellen unterstützt.
- 22 -
