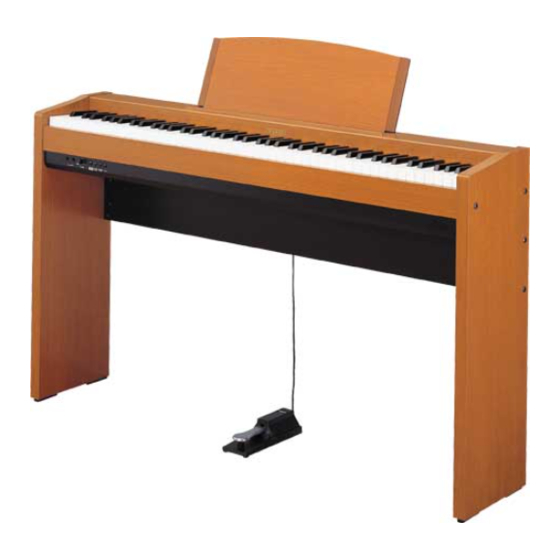

Vielen Dank für den Kauf dieses KAWAI CL20 Digital Pianos.
Ihr neues CL20 ist ein qualitativ hochwertiges Instrument, daß modernste Musiktechnologie bietet.
Diese Anleitung beinhaltet verschiedene Informationen, die Ihnen helfen sollen Ihr CL20 optimal
zu nutzen. Bitte lesen Sie die Anleitung sorgfältig durch und heben Sie diese für späteres
Nachschlagen auf.
Inhaltsverzeichnis
Wichtige Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Ständer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Überblick der Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Spielen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
1. Grundlegende Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2. Dual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3. Metronom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4. Concert Magic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
5. Demonstrationslieder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Funktionsmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
1. Anschlagsdynamik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2. Transponieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
3. Stimmung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
4. Reverb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
5. Concert Magic Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
6. MIDI Kanalauswahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
7. MIDI Local Control an- und ausschalten . . . . . . . . . . . . . . . . 21
8. MIDI Multimodus an- und ausschalten . . . . . . . . . . . . . . . . . 22
9. Senden von MIDI Programmwechselbefehlen . . . . . . . . . . . . 23
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Concert Magic Songliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
MIDI Implementation Tabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
- 2 -
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kawai CL20
Inhaltszusammenfassung für Kawai CL20
-
Seite 1: Inhaltsverzeichnis
Vielen Dank für den Kauf dieses KAWAI CL20 Digital Pianos. Ihr neues CL20 ist ein qualitativ hochwertiges Instrument, daß modernste Musiktechnologie bietet. Diese Anleitung beinhaltet verschiedene Informationen, die Ihnen helfen sollen Ihr CL20 optimal zu nutzen. Bitte lesen Sie die Anleitung sorgfältig durch und heben Sie diese für späteres Nachschlagen auf. -
Seite 2: Sicherheitshinweise
Zeigt an, daß ein Potentialunterschied auftreten kann, der Tod WARNUNG oder schwerwiegende Verletzungen hervorruft, wenn das Gerät nicht korrekt gehandhabt wird. Benutzen Sie den Netzadapter, der mit dem Gerät Dieses Gerät muß an eine Steckdose geliefert wurde, oder einen von Kawai empfohlenen angeschlossen werden, 120V 230V 240V Netzadapter. - Seite 3 Zeigt an, da§ ein Potentialunterschied auftreten kann, ACHTUNG der das Ger t besch digt, wenn das Ger t nicht korrekt gehandhabt wird. Stellen Sie das Instrument nicht an folgenden Plätzen auf. Das Aufstellen des Instruments an solchen G Unter dem Fenster, da es direktem Sonnenlicht Pl tzen kann Besch digungen verursachen.
- Seite 4 Dieses Produkt sollte so aufgestellt werden, dass eine gute Luftzirkulation gewährleistet ist. Ein Mindestabstand von 5 cm um das Produkt sollte für eine ausreichende Luftzirkulation vorhanden sein. Stellen Sie sicher, dass eventuelle Lüftungsöffnungen nicht verdeckt sind. Stellen Sie keine offenen Flammen, wie z.B. Kerzen, auf das Produkt. Das Gerät sollte durch qualifiziertes Personal gewartet werden, wenn: das Netzkabel oder die Netzbuchse beschädigt sind.
-
Seite 5: Ständer
Ständer - Vergewissern Sie sich, daß alle Teile, die zum Bau des Ständers benötigt werden, vorhanden sind. - Für den Abbau verwenden Sie die folgende Anleitung in umgekehrter Folge. ENTHALTENE TEILE Oberteil 1pc. Notenpult 1pc. Seitenteil 2pcs. Schraube (lang) 4pcs. Rückwand 1pc. - Seite 6 5. Stellen Sie nun das Instrument auf und ach- ten Sie nochmals auf eine feste Verschraubung. 6. Stecken Sie das Notenpult mittig in den Schlitz auf der Oberseite des Pianos. – 7 –...
-
Seite 7: Überblick Der Bedienelemente
88 Tasten rhythmisch anzuschlagen. Lesen Sie hierzu auch Seite 12. DEMO TASTE (F) Drücken Sie zum Starten der Demo diese Taste. Das CL20 Piano beginnt nun mit der Wiedergabe. Acht Musikstücke werden solange gespielt bis Sie die Taste DEMO erneut drücken. Um ein einzelnes Demo zu wählen, lesen Sie Seite 16. -
Seite 8: Rückseite
MIDI-BUCHSEN (G) Diese Buchsen ermöglichen den Datenaustausch mit anderen elektronischen Instrumenten, die ebenfalls über eine MIDI-Schnittstelle verfügen. PEDALANSCHLUSS (H) Schließen Sie das beigefügte Pedal an diese Buchse an. Sie können auch das optional erhältliche Pedal F-2r anschließen. NETZTEILANSCHLUSS (I) Schließen Sie hier das mitgelieferte Netzteil an. RÜCKSEITE DC IN 12V DC IN 12V... -
Seite 9: Spielen
Spielen 1. Grundlegende Bedienung (1) Drehen Sie den Volume Regler zum Einschalten nach rechts. (2) Stellen Sie die Lautstärke ein. Spielen Sie ein paar Noten auf dem Instrument und stellen Sie die gewünschte Lautstärke ein. (3) Wählen Sie eine Klangfarbe. Methode 1 Einmaliges Drücken der Taste SOUND SELECT wählt den nächsten Klang. -
Seite 10: Dual
2 Klänge durch gleichzeitiges Anschlagen der entsprechenden Tasten (von den 8 untersten weißen Tasten). 3. Metronom Das Metronom des CL20 soll Ihnen helfen Ihre Musik im richtigen Rhythmus zu spielen. (1) Drücken Sie die Taste METRONOME zum Anschalten des Metronom. -
Seite 11: Concert Magic
Tasten zum richtigen Zeitpunkt anzuschlagen. Die meisten Sterblichen wären froh, wenn es tatsächlich so einfach wäre. Die gute Nachricht ist, daß Ihnen das CL20-Piano eine Einrichtung bietet, die das Klavierspielen kinderleicht macht. So leicht, daß... - Seite 12 Wiedergabe des gewählten Songs Wenn Sie einen Song ausgewählt haben, der Ihnen bereits bekannt ist, möchten Sie vielleicht gleich selbst mitspielen. Bei anderen Songs dagegen wollen Sie wahrscheinlich erst einmal in Ruhe zuhören. Um nur zuzuhören, drücken Sie einfach die DEMO-Taste, wonach die Wiedergabe des gewählten Songs beginnt.
- Seite 13 CONCERT MAGIC-Songs des CL20-Piano in drei verschiedene Gruppen unterteilt, die jeweils auf eine andere Art arrangiert sind. Easy Beat Dies sind die am einfachsten zu spielenden Songs. Um sie abzuspielen, schlagen Sie einfach eine beliebige Taste der Tastatur in einem stetigen Rhythmus an.
- Seite 14 CONCERT MAGIC gedrückt halten. Während Sie nun immer noch die Taste CONCERT MAGIC gedrückt halten, drücken Sie nun die Taste DEMO. Das CL20 beginnt nun mit der Wiedergabe des gewählten Songs und wird im Anschluss alle Songs derselben Kategorie nacheinander abspielen.
-
Seite 15: Demonstrationslieder
Dieses Digitalpiano verfügt über 8 Demonstrationslieder. (1) Drücken Sie die Taste DEMO und das Demonstrationslied für CONCERT GRAND beginnt. Nach Ende des Liedes wird das CL20 alle weiteren Demonstrationslieder in zufälliger Reihenfolge abspielen. (2) Falls Sie ein Demonstrationslied eines bestimmten Klanges hören wollen, drücken Sie einfach die entsprechende Taste auf der Tastatur... -
Seite 16: Funktionsmodus
Funktionmodus Der Funktionsmodus gibt Ihnen die Möglichkeit viele weitere Funktionen des CL20 zu nutzen. Die folgenden Funktionen können durch Drücken der entsprechenden Taste ausgewählt werden: Function Grundeinstellung Touch Normal Transponieren Stimmung (Tuning) A4=440.0Hz Reverb Concert Magic Modus Modus 1 MIDI Kanal Wahl... -
Seite 17: Wahl Eines Anschlagsdynamiktyps
Anschlagsdynamiktypen: NORMAL Diese Standardeinstellung erzeugt die Lautstärke in direkter Abhängigkeit von Ihrer Anschlagsstärke. Diese Einstellung ist identisch mit dem Verhalten eines akustischen Pianos. Das CL20 wählt automatisch diese Einstellung. LIGHT Diese Einstellung ist besonders für Personen geeignet, die noch nicht über genügend Fingerstärke verfügen, wie etwa Kinder. -
Seite 18: Transponieren
5 Halbtonschritte aufwärts (F) und 6 Halbtonschritte abwärts (F#). C#D# F# G#A# C D E F G A B 3. Stimmung (Tuning) Mit Hilfe dieser Funktion läßt sich die Gesamtstimmung des CL20 verändern, um sie z.B. an andere Instrumente anzupassen. – 19 –... -
Seite 19: Reverb
Benutzen Sie immer dreistellige Eingaben (z.B.: 440). 4. Reverb Die Reverb Funktion simuliert den Nachhall eines Raumes. Es stehen Ihnen drei Hallarten im CL20 zur Verfügung. Dies sind Room, Stage und Hall. (1) Drücken Sie die „Reverb“ Taste, während Sie die Tasten METRONOME und CONCERT MAGIC gedrückt halten. -
Seite 20: Ein- Und Ausschalten Der Lokalen Steuerung
Modus 2 Unabhängig davon zu welcher Kategorie ein Song gehört, können Sie mit Modus 2 jeden Song durch einfaches gleichmäßig rhythmisches Anschlagen einer Taste spielen. Wir nennen das Steady Beat. (1) Drücken Sie die „Concert Magic“ Taste, während Sie die Tasten METRONOME und CONCERT MAGIC gedrückt halten. -
Seite 21: Ein- Und Ausschalten Des Multimodus
Sie bitte dem Abschnitt „Ein- und Ausschalten des Senden von MIDI Programmwechselbefehlen“. With this feature, you can connect the CL20 piano to an external MIDI recorder or personal computer to create performances with a variety of timbres. Der Ausdruck Multimodus kommt also von der Fähigkeit mehrere Klänge gleichzeitig ansprechen... -
Seite 22: Senden Von Midi Programmwechselbefehlen
9. Senden von MIDI Programm-wechselbefehlen Sie können einstellen ob das CL20 beim Umschalten von Klängen auch Programmwechselbefehle per MIDI senden soll oder nicht. Eine Liste mit den Programmnummern finden Sie auf der Seite 22. (1) Drücken Sie die „Program“ Taste, während Sie die Tasten METRONOME und CONCERT MAGIC gedrückt halten. -
Seite 23: Midi
SYNTHESIZER MODULE (2) Anschluß an einen externen Sequenzer Wenn Sie die Verbindungen wie gezeigt herstellen, können Sie einen Song, den Sie auf dem CL20 spielen, auf einem Sequenzer aufzeichnen. Benutzen Sie die CL20 MULTI TIMBRE Funktion, um mehrere Klänge nacheinander aufzunehmen und dann parallel abzuspielen. -
Seite 24: Concert Magic Songliste
Concert Magic Songliste Category Song Title Arrangement Type Children's Songs Twinkle, Twinkle, Little Star I'm A Little Teapot Mary Had A Little Lamb London Bridge Row, Row, Row Your Boat Frère Jaques Old MacDonald Had A Farm Christmas Songs Hark The Herald Angels Sing Jingle Bells Deck The Halls O Come All Ye Faithful... -
Seite 25: Technische Daten
Technische Daten Tastatur 88 Tasten (Advanced Hammer Action III) Anschlagsdynamikkurven 4 Typen (Normal, Light, Heavy, Konstant) Polyphonie 32 Noten maximal Klänge 8 (Concert Grand, Modern Piano, Electric Piano, Church Organ, Harpsichord, Vibraphone, Strings, Choir) Reverb Room, Stage, Hall Metronom Beat: 1/4, 2/4, 3/4, 4/4, 5/4, 6/8 Tempo: 30-300 BPM Sonstige Möglichkeiten Dual, Transponierung, Stimmung, Concert Magic (40 Songs), MIDI... -
Seite 26: Midi Implementation Tabelle
MIDI Implementation Tabelle KAWAI DIGITALPIANO Date: June 2004 MODELL: CL20 Version: 1.0 FUNCTION TRANSMITTED RECEIVED REMARKS Basic Channel (Default) (Changed) 1-16 1-16 Mode (Default) (Message) 1, 3* *Omni Off by setting (Altered) ✻✻✻✻✻✻✻✻ MIDI channel Note Number 15-113* 0-127 *with Transpose (True Voice) ✻✻✻✻✻✻✻✻...
