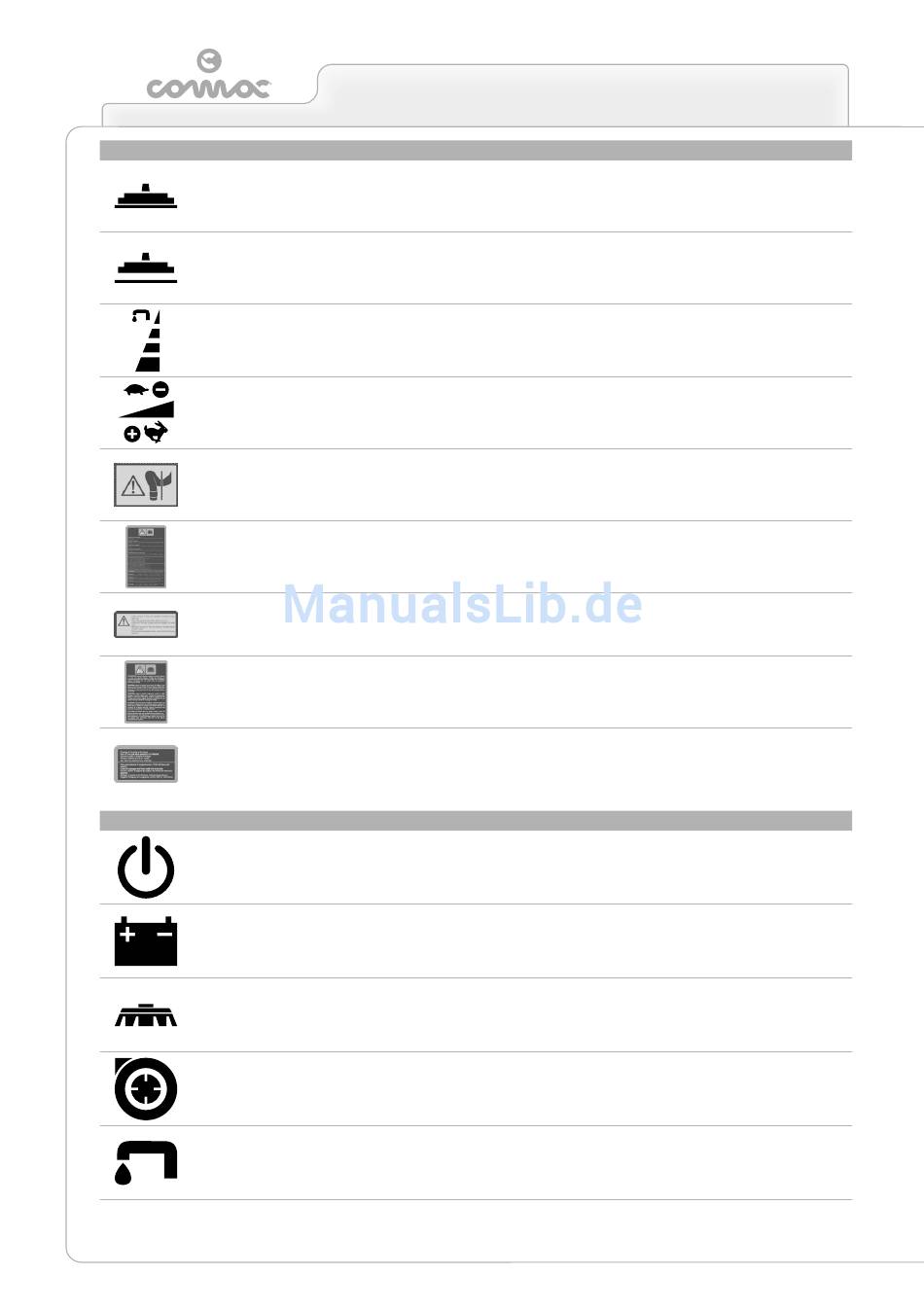

ETIKETTEN AUF DEM GERÄT
Symbol für Saugfuß in "ARBEITS"-Stellung:
Wird im hinteren Geräteteil verwendet und kennzeichnet die Position, in die der Saugfuß-Steuerhebel gedreht werden muss,
um den Saugfuß in die Arbeitsstellung zu bringen.
Symbol für Saugfuß in "RUHE"-Stellung:
Wird im hinteren Geräteteil verwendet und kennzeichnet die Position, in die der Saugfuß-Steuerhebel gedreht werden muss,
um den Saugfuß in die Ruhestellung zu bringen.
Symbol für die Einstellung des Durchflusses an Reinigungslösung.
Wird im hinteren Geräteteil verwendet und kennzeichnet die Position des Hebels zum Einstellen der Durchflussmenge der
Reinigungslösung.
Symbol für die Einstellung der Arbeitsgeschwindigkeit (B-Ausführungen):
Wird am Bürstenkopfgestell verwendet und kennzeichnet den Knauf zum Einstellen der Arbeitsgeschwindigkeit des Geräts
in der antriebslosen Ausführung.
Symbol der Position des Saugschlauchs am Saugfuß:
Es befindet sich am hinteren Teil des Gerätes, um die korrekte Position anzuzeigen, die der Saugschlauch am Saugfuß
haben muss. Der Schlauch muss hinter der Hubkette des Saugfußes positioniert werden.
Warnschild (Ausführungen ohne CB an Bord):
Es befindet sich am Gerät, um den Bediener darauf hinzuweisen, dass er die Bedienungs- und Wartungsanleitung lesen soll
(dieses Dokument), bevor er das Gerät benutzt. Außerdem sind auf dem Etikett die Verfahren angegeben, um das Gerät
zu pflegen.
Hinweisschild tägliche Pflege des Lösungsmittelfilters:
Es wiest den Bediener darauf hin, dass der Reinigungslösungsfilter nach jeder Benutzung des Geräts gereinigt werden
muss.
Warnschild (Ausführungen mit CB an Bord):
Es befindet sich am Gerät, um den Bediener darauf hinzuweisen, dass er die Bedienungs- und Wartungsanleitung lesen
soll (dieses Dokument), bevor er das Gerät benutzt. Gibt die Zusammenfassung der Verfahren an, die für ein korrektes
Aufladen der Batterien notwendig sind.
Warnschild (Ausführungen mit CB an Bord):
Ist am Gerät angebracht, um den Bediener auf die Verfahren für die Pflege des Gerätes hinzuweisen.
VERWENDETE SYMBOLIK AN DER BEDIENTAFEL AUSFÜHRUNG B
Hauptschalter-Symbol:
Wird im hinteren Teil des Geräts verwendet und kennzeichnet den Hauptschalter.
Batterieladestand-Symbol:
Wird an der Bedientafel verwendet und zeigt den Batterieladestand an.
Symbol für Bürstengetriebe-Steuerschalter:
Wird an der Bedientafel verwendet und kennzeichnet den Steuerschalter des Bürstengetriebes.
Symbol für Saugmotor-Steuerschalter:
Wird an der Bedientafel verwendet und kennzeichnet den Steuerschalter für den Saugmotor.
Symbol für den Magnetventil-Steuerschalter:
Wird an der Bedientafel verwendet und kennzeichnet den im Bürstenkopfgestell des Geräts vorhandenen Magnetventil-
Steuerschalter.
