Montageanleitung
Kamineinsätze
KA136
Bitte vor Montage sorgfältig lesen
Für das Fachhandwerk

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus KA136

  • Seite 1 6303 1781 – 06/2004 DE/CH/AT Für das Fachhandwerk Montageanleitung Kamineinsätze KA136 Bitte vor Montage sorgfältig lesen...
  • Seite 2: Inhaltsverzeichnis

    ....... 21 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 3 Aufgrund der vorliegenden Prüfberichte akkreditierter neutraler Prüfstellen wird die Konformität mit der in der Bauregelliste A genannten Normen durch das Übereinstimmungszeichen dokumentiert. Abb. 1 Übereinstimmungszeichen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 4: Allgemeines

    Kamineinsätzen, Schweiz Werkzeuge, Materialien und Hilfsmittel Für die Montage und Wartung des Kamineinsatzes be- nötigen Sie die Standardwerkzeuge aus dem Bereich Kachelofen- und Lüftungsbau. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 5: Zu Ihrer Sicherheit

    Bestimmungsgemäße Verwendung Die Montage und der Abgasanschluss, die Erstinbe- triebnahme sowie die Wartung und Instandhaltung dür- Die Kamineinsätze KA136 sind anwendbar sowohl als fen nur durch eine Fachfirma ausgeführt werden. Einzelraum- als auch als Mehrraumheizung. Die Reinigung und Wartung ist einmal jährlich durchzu- Es handelt sich um Kamineinsätze nach DIN 18895 A1.
  • Seite 6: Leistungsgröße Festlegen

    VERBRENNUNGSGEFAHR für unbeaufsichtigte Kinder. ! Sorgen Sie dafür, dass Kinder nicht un- WARNUNG! beaufsichtigt in den Bereich eines in Betrieb befindlichen Kamineinsatzes gelangen können. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 7 ! Führt das Verbindungsstück durch Bauteile mit brennbaren Baustoffen, z. B. zu schützende Wände, müssen Sie Schutzmaßnahmen entsprechend DIN 18160 Teil 1 und Teil 2 vorneh- men. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 8: Lieferumfang Und Produktbeschreibung

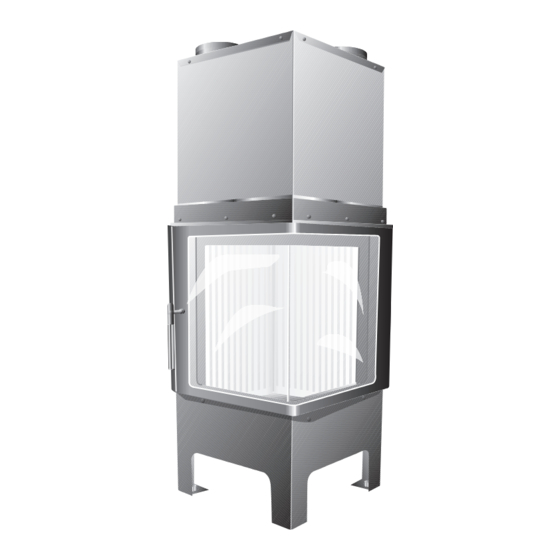

    Zubehörteile werden auf Wunsch geliefert. Produktbeschreibung Die Kamineinsätze KA136 mit hochwertigem Stahl- Korpus sind als Varianten mit schwenkbarer (KA136) oder hochschiebbarer Tür (KA136 S) erhältlich. Der Kamineinsatz verfügt über Verstellfüße, mit denen der Kamineinsatz um 10 cm in der Höhe variiert werden kann.
  • Seite 9: Abmessungen Und Technische Daten

    KA136 – Tür schwenkbar Höhenmaße von – bis, je nach Einstellung der Verstellfüße KA136 S – Tür hochschiebbar Abb. 2 Abmessungen Kamineinsätze KA136 – Maße in mm Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 10: Technische Daten

    °C -Gehalt Notwendiger Förderdruck Register-Nr. nach DIN-Plus beantragt Tab. 3 Technische Daten Mittelwerte sind abhängig von den jeweiligen Heizwerten und der Elementar-Zusammensetzung der Brennstoffe. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 11: Kamineinsatz Aufstellen Und Anschließen

    Fenster haben, das geöffnet werden kann oder mit anderen derartigen Räumen in direktem oder indi- rektem Verbrennungsluftverbund stehen. Die Verbrennungsluft darf nicht aus Schlafzimmern, Ga- rage oder Badezimmer zugeführt werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 12: Kamineinsatz Transportieren

    ! Bei der Aufstellung den Kamineinsatz mit Hilfe der Verstellfüße in der Waagerechten und Senkrechten ausrichten. ! Achten Sie darauf, dass der Kamineinsatz sicher steht. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 13: Fußboden Errichten

    – Höhe des Feuerraumbodens H über dem Fußboden, Abb. 4 Sicherheitsabstand B, Seitenabstand plus 20 cm (insgesamt mindestens 30 cm). (Mindestabmessung der nicht brennbaren Fläche) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 14: Brandschutzvorkehrungen Bei Angrenzenden, Brennbaren Bauteilen

    – Der Zierbalken darf nicht im Strahlungsbereich des Kamins liegen. Abb. 6 Zierbalken Pos. 1: Verkleidung Pos. 2: Zierbalken Pos. 3: Strahlungsschutz Pos. 4: Tragrahmen Pos. 5: Dehnungsfuge Pos. 6: Kamineinsatz Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 15: Aufstellskizze

    Pos. 24: zu schützender Aufstellboden aus brennbaren Baustoffen oder tragendes Bauelement Pos. 25: Tragplatte 60 mm dick Pos. 26: Wärmedämmschicht (Mindestwärmedämmung siehe Tabelle 7, Seite 19) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 16: Wärmedämmung Vornehmen

    Der Schutz besteht aus einer 6 cm dicken Wärme- dämmschicht (Dämmstoffkennziffer: 12, 07, 21, 75, 11 nach AGI Q 132). Siehe Tabelle 4, Seite 18. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 17: Silikatische Dämmstoffe

    AGI-Q 132 haben. Werden diese Dämmschichten nicht von angrenzenden Wänden, Ver- kleidungen oder Platten beidseitig gehalten, so müssen im Abstand von maximal 30 cm Befestigungen ange- bracht werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 18: Alukaschierte Platten

    Einbaumöbel, rückseitig außerhalb der eigenen Wohneinheit (Wärmestau) Tab. 5 Zu schützende Wände Wand 10 cm oder größer aus nicht brennbaren Baustoffen, keine zusätzliche Vormauerung nötig. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 19: Nicht Zu Schützende Anbauwände

    ! Verwenden Sie immer den Original-Konvektions- mantel von Buderus. 5.10 Dehnungsfuge ! Zwischen Einsatz und Verkleidung muss eine Dehnungsfuge vorgesehen werden, die durch Dicht- schnur oder Dichtungsband geschlossen wird. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 20: Abgasanschluss Herstellen

    Falls der Anschluss waagerecht erstellt wird, darf die Länge des Verbindungsrohres bis zum Schornstein nicht größer als 420 mm sein. ANWENDERHINWEIS ! Wir empfehlen, immer eine Drossel- klappe einzubauen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 21: Konvektionsluftführung Anschließen

    Kamineinsatzes herauslösen. ! Zuluftleitungen (Abb. 10, Pos. 2) an beiden Konvektionsluftstutzen anschließen. ! Warmluftaustrittsgitter anbringen. Abb. 10 Heizluftführung Pos. 1: perforiertes Ausbrechteil Pos. 2: Zuluftleitung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 22: Verbrennungsluft, Luftumwälzung

    -austritte durch Bauteile. VORSICHT! ! Beachten Sie, dass nach dem Aufbau der gesamten Anlage weder der Kon- vektionslufteintritt noch der -austritt durch Bauteile behindert werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 23: 2Luftumwälzung

    ! Verwenden sie zum Abdichten der Verkleidung Mar- morkitt oder Gips. ! Stellen sie die Kaminschürze (Verkleidung) aus feu- erhemmendem Putzgips oder Wandbauplatten und Zementmörtel her. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 24: Kamineinsatz In Betrieb Nehmen

    Bedienungsanleitung aus. ! Weisen Sie den Bediener in die Funktionen des Ka- mineinsatzes ein und übergeben Sie ihm die Bedie- nungsanleitung. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 25: Kamineinsatz Pflegen Und Warten

    ! Beide Umlenkplatten wieder montieren und mit den Schrauben sichern. Abb. 11 Umlenkplatten reinigen Pos. 1: Schraube Pos. 2: erste Umlenkplatte Pos. 3: zweite Umlenkplatte Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 26 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 27 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Kamineinsätze KA136 • Ausgabe 06/2004...
  • Seite 28 Heizungsfachbetrieb: Deutschland Buderus Heiztechnik GmbH, D-35573 Wetzlar http://www.heiztechnik.buderus.de E-Mail: info@heiztechnik.buderus.de Österreich Schweiz Buderus Austria Heiztechnik GmbH Buderus Heiztechnik AG Karl-Schönherr-Str. 2, A-4600 Wels Netzibodenstr. 36, CH-4133 Pratteln http://www.buderus.at http://www.buderus.ch E-Mail: office@buderus.at E-Mail: info@buderus.ch...
