Hauppauge WinTV-HVR-4400 HD Installationsanleitung

WinTV-HVR-3300
WinTV-HVR-4400 HD
WinTV-HVR-5500 HD
WinTV-Starburst HD
Installationsanleitung
Hauppauge Computer Works
Krefelder Str. 669 · 41066 Mönchengladbach · Deutschland
Tel. Kundendienst: (+49) 02161 694 88 40 · Fax: (+49) 02161 694 88 15
email: info@hauppauge.de
www.hauppauge.de

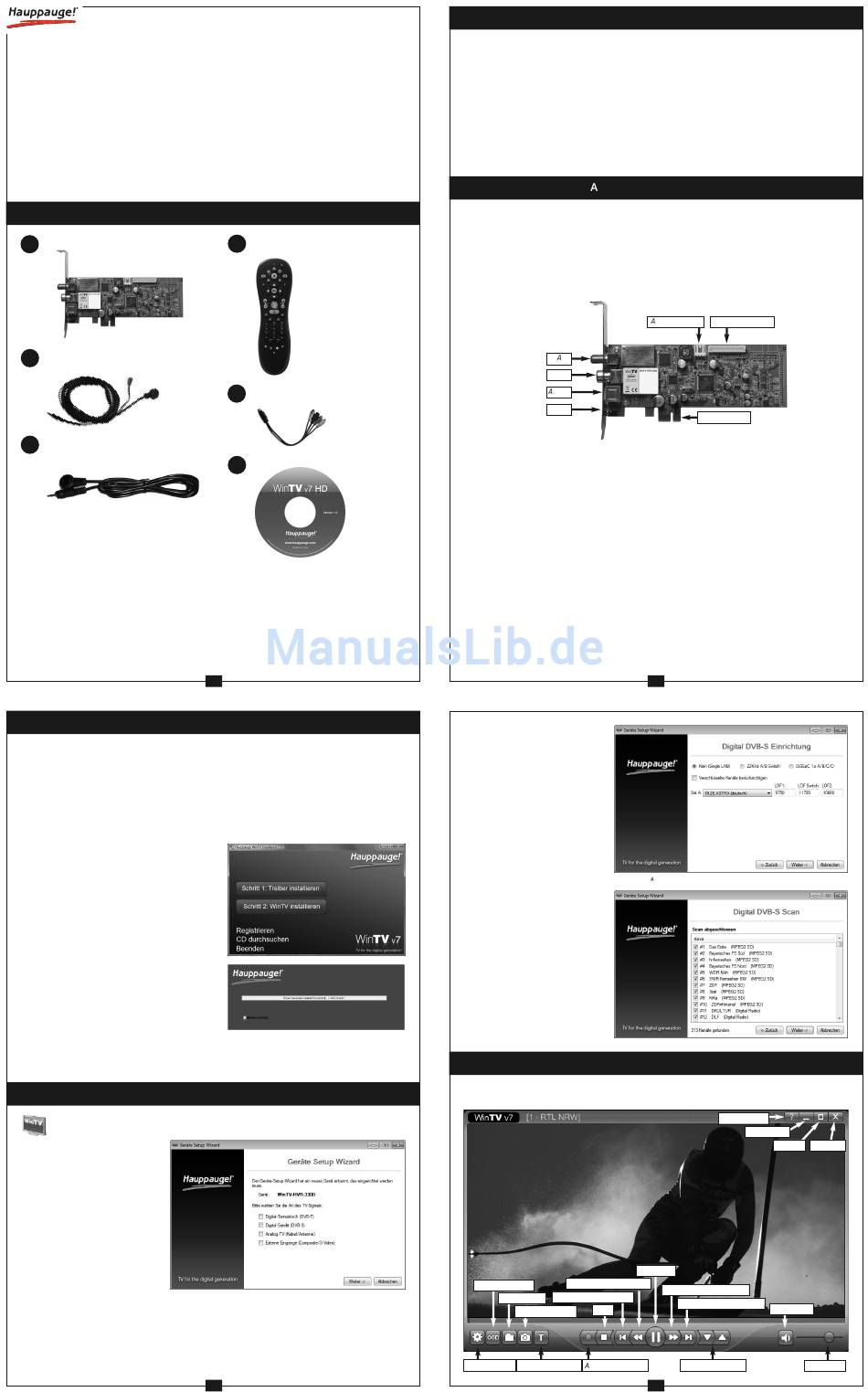

Inhalt des WinTV-Pakets

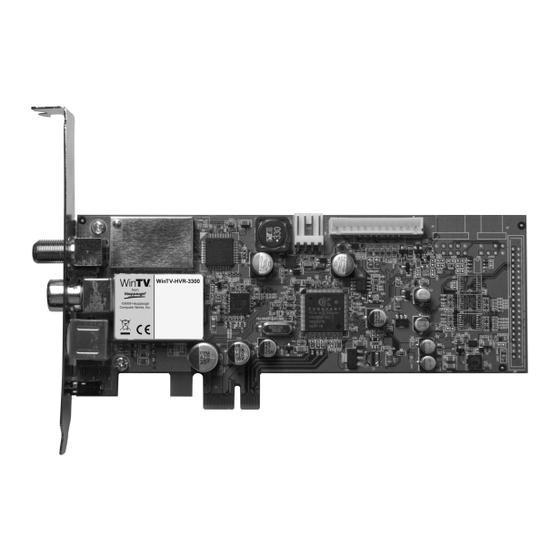

PCI-Express TV-Tuner Karte
A
Infrarot-Sensor + IR-Blaster für
B
Fernbedienung (WinTV-HVR-3300)
Infrarot-Sensor für Fernbedienung
C
(WinTV-HVR-4400/-5500 HD,
WinTV-Starburst HD)
Für den genauen Lieferumfang beziehen Sie sich bitte auf die Verpackungsaufschrift.
* Verwahren Sie die Installations-CD-ROM bitte an einem sicheren Ort, sie wird für spätere
Software Updates benötigt. Bei WinTV-HVR-3300 wird eine WinTV v7 SD CD-ROM mit-
geliefert. Bei WinTV-HVR-4400 HD, WinTV-HVR-5500 HD und WinTV-Starburst HD wird eine
WinTV v7 HD CD-ROM mit H.264 und AC3 Decoder mitgeliefert.
3. Installation von Treiber und Software
H inweis: Bitte deaktivieren Sie Ihre Firewall- und AntiViren-Software für die Dauer
der Treiberinstallation.
Schalten Sie den Computer ein. Nachdem Windows gestartet ist, erscheint die Meldung,
dass eine neue Hardwarekomponente gefunden wurde. Klicken Sie auf Abbrechen.
Legen Sie die WinTV Installations-CD-ROM ein. Automatisch erscheint nun ein Fenster mit dem
Hauppauge-Logo. Falls nach dem Einlegen der CD-ROM dieses Fenster nicht erscheint, öffnen
Sie das Arbeitsplatz/Computer-Symbol, wählen Ihr CD-/DVD-Laufwerk und doppelklicken auf
die Datei Setup. Wählen Sie Ihre Sprache aus.
Klicken Sie auf Schritt 1: Treiber installieren,
um den Gerätetreiber zu installieren.
Es erscheint nun ein blaues Fenster in dem der
aktuelle Status der Treiberinstallation angezeigt
wird. Wenn diese beendet ist, klicken Sie auf
die Schaltfläche Drivers have been updated
Successfully. <<click to exit>>.
Klicken Sie nun auf Schritt 2: WinTV installie-
ren, um die TV-Anwendung zu installieren.
Das WinTV Setup Fenster wird geöffnet und
die Anwendungskomponenten installiert. Es
wird empfohlen, die Vorgaben für das Pro-
gramm- und Daten-Verzeichnis von WinTV zu
übernehmen und jeweils auf Weiter zu klicken.
Klicken Sie nach Abschluss der Installation auf
Beenden.
4. Start von WinTV v7 und Sendersuche
Nach der Software-Installation finden Sie ein WinTV-Icon auf Ihrem Desktop. Doppelk-
licken Sie auf dieses Icon, um die WinTV-Anwendung zu starten.
Beim ersten Start der WinTV-An-
wendung erscheint der Geräte-
Setup-Wizard. Setzen Sie das
Häkchen entsprechend dem
angeschlossenen Signal und
klicken Sie auf Weiter.
Bei Empfang von DVB-C/DVB-T
wählen Sie das Land und Ihre Re-
gion. Falls Ihre Region nicht
aufgeführt ist, wählen Sie "Alle
Frequenzen".
Bei Empfang von Analog-TV
wählen Sie das Land und Antenna
bei Antennenempfang bzw. Cable
beim Kabelanschluss.
Fernbedienung und zwei Batterien
D
(nur bei einigen Modellen)
A/V Kabel
E
(nicht bei WinTV-Starburst HD)
Installations-CD-ROM*
F
1
3
1. Installation der WinTV-Karte
• Schalten Sie den Computer aus und ziehen Sie den Netzstecker. Der Hersteller des PCs
hält Informationen zum Öffnen des Gehäuses bereit.
A chtung: Ihr PC kann durch statische Entladung beschädigt werden. Sie beugen
dem vor, indem Sie kurz das geerdete Gehäuse Ihres PC's berühren, bevor Sie ihn
öffnen bzw. die Steckkarte anfassen.
• Entfernen Sie den Gehäusedeckel.
• Suchen Sie einen freien PCI-Express Slot und entfernen Sie die Metallabdeckung des Slots
an der Rückseite des PCs.
• Stecken Sie die WinTV-Karte in den Slot und befestigen Sie diese mit einer Schraube.
• Montieren Sie den Gehäusedeckel wieder und stecken Sie den Netzstecker wieder ein.
2. nschlüsse der WinTV-Karte
Mit WinTV-HVR-3300 können Sie digitales DVB-T Fernsehen über Antenne, digitales Satelliten-
Fernsehen sowie analoges Fernsehen per Kabelanschluss oder Antenne empfangen. Ausser-
dem ist der Anschluss von analogen Videoquellen möglich.
Die WinTV-HVR-4400 HD kann zusätzlich digitales Satelliten-Fernsehen nach dem DVB-S2
Standard und UKW-Radio empfangen.
Mit WinTV-HVR-5500 HD kann zusätzlich digitales Kabelfernsehen (DVB-C) empfangen werden.
Mit WinTV-Starburst HD empfangen Sie digitales SAT-Fernsehen im DVB-S/S2 Standard.
S T
TV IN*
V IN*
IR
* bei WinTV-Starburst HD nicht vorhanden
Die Eingänge der WinTV-Karte sind folgendermassen beschriftet:
SAT Eingang für Satelliten-Antenne (Parabolspiegel)
TV IN Eingang für TV-Antenne oder Kabelanschluss
AV IN Eingang für beiliegendes A/V Kabel zum Anschluss einer Videoquelle
IR Eingang für den Infrarot-Sensor der Fernbedienung
Bei WinTV-HVR-4400/-5500 dient der TV-Eingang auch als Eingang für das UKW-Radiosignal.
Bei Satelliten-Empfang verbinden Sie das Kabel von Ihrer SAT-Anlage oder -Antenne direkt
mit dem Eingang 'SAT'. Wenn der LNB Ihrer SAT-Antenne mehr als 350 mA Strom benötigt,
sollte der Aux. LNB Power Anschluss auf der Platine mit einem Power-Stecker vom Netzteil
des PC-Systems verbunden werden.
Bei digitalem terrestrischen Empfang verbinden Sie das Kabel von Ihrer DVB-T-Antenne mit
dem Eingang 'TV IN'.
Bei Empfang von Analog-TV oder DVB-C verbinden Sie das Kabel von Ihrem Kabelanschluss
(TV) mit dem Eingang 'TV IN'.
Verbinden Sie den Infrarot-Sensor mit dem IR-Eingang der WinTV-Karte und platzieren ihn
so, daß die Infrarotstrahlen der Fernbedienung den Sensor erreichen können.
Am 12 pin OEM Header kann ein spezielles, optionales A/V Bracket oder OEM-Kabel
angeschlossen werden, das zusätzliche Audio/Videoeingänge bietet (nicht im Lieferumfang).
Bei SAT-Empfang wählen Sie den
Satelliten, auf den Ihre SAT-An-
tenne ausgerichtet ist. Im
deutschsprachigen Raum ist dies
meist "19.2E ASTRA 1F,1G...".
Tipp: Bei Auswahl von "19.2E
ASTRA (deutsch)" werden nur
deutschsprachige Sender ge-
scannt, wodurch die Senderliste
übersichtlicher bleibt.
Wenn Sie eine externe Videoquelle
über das beiliegende A/V-Kabel
verbunden haben, wählen Sie
"Externe Eingänge (Composite/S-
Beispiel für S T-Empfang
Video)".
Klicken Sie auf Weiter, um den
Suchlauf zu starten.
Gefundene Sender werden
während des Suchlaufs aufgelistet.
Klicken Sie nach Beendigung des
Suchlaufs auf Weiter.
5. Benutzung von WinTV v7
WinTV v7 hat u.a. die Funktionen Live TV, TV-Aufnahme und Wiedergabe, zeitversetztes
Fernsehen, Aufnahmeplaner, Programmführer (EPG) und Videotextdarstellung.
Zurück springen (10s)
Info einblenden
Zurück springen (60s)
Datei öffnen
Stop
Schnappschuss
Einstellungen Teletext anzeigen ufnahme starten
ux. LNB Power
12Pin OEM Header*
PCI-e Connector
2
Hilfe aufrufen
Minimieren
Vollbild
Pausieren
Vorwärts springen (30s)
Vorwärts springen (60s)
Ton aus/ein
Sender wechseln
4
Beenden
Lautstärke
