Hauppauge WinTV-HVR-2205 Installationsanleitung

WinTV-HVR-2205
Installationsanleitung
Hauppauge Computer Works
Ohlerkamp 14 · 41069 Mönchengladbach
Tel. Kundendienst: (+49) 02161 694 88 40 · Fax: (+49) 02161 694 88 15
email: info@hauppauge.de
www.hauppauge.de

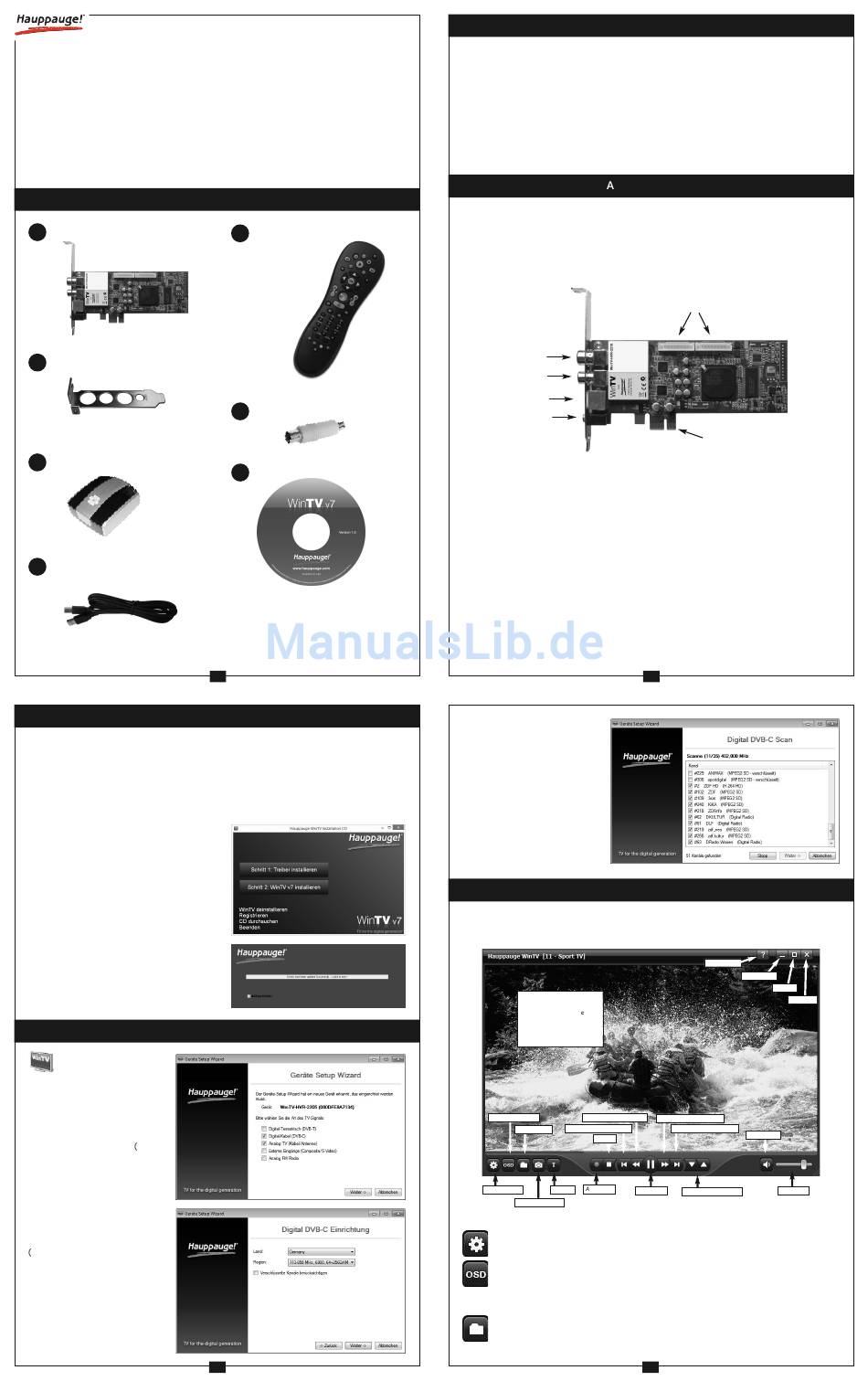

Inhalt des Pakets
PCI-Express TV-Tuner Karte
A
Low-Profile Bracket
B
USB IR-Receiver
C
USB-Kabel für USB IR-Receiver
D
Für den genauen Verpackungsinhalt beziehen Sie sich bitte auf die Verpackungsaufschrift.
Schritt 2: Installation von Treiber und Software
H inweis: Bitte deaktivieren Sie Ihre Firewall- und AntiViren-Software für die Dauer der
Software-Installation.
Schalten Sie den Computer ein. Legen Sie die WinTV Installations-CD-ROM ein. Automatisch
erscheint nun ein Fenster mit dem Hauppauge-Logo. Falls nach dem Einlegen der CD-ROM
dieses Fenster nicht erscheint, öffnen Sie das Arbeitsplatz/Computer-Symbol, wählen Ihr CD-
/DVD-Laufwerk und doppelklicken auf die Datei Setup. Wählen Sie Ihre Sprache aus.
Klicken Sie auf Schritt 1: Treiber instal-
lieren, um den Gerätetreiber zu installieren.
Es erscheint nun ein blaues Fenster, in dem
der aktuelle Status der Treiberinstallation ange-
zeigt wird. Wenn diese beendet ist, klicken Sie
auf die Schaltfläche Drivers have been up-
dated Successfully. <<click to exit>>.
Klicken Sie nun auf Schritt 2: WinTV instal-
lieren, um die TV-Anwendung zu installieren.
Das WinTV Setup Fenster wird geöffnet und
die Anwendungskomponenten installiert. Es
wird empfohlen, die Vorgaben für das Pro-
gramm- und Daten-Verzeichnis von WinTV zu
übernehmen und jeweils auf Weiter zu klicken.
Klicken Sie nach Abschluss der Installation auf
Beenden.
Schritt 3: Start von WinTV v7 und Sendersuche
Nach der Software-Instal-
lation finden Sie ein
WinTV-Icon auf Ihrem
Desktop. Doppelklicken Sie auf
dieses Icon, um die WinTV-An-
wendung zu starten.
Für den Empfang des digitalen
len Sie „Digital terrestrisch DVB-
Fernsehens über Antenne wäh-
T)" und klicken auf Weiter. Wählen
Sie das Land und Ihre Region. Falls
wählen Sie „Alle Frequenzen".
Ihre Region nicht aufgeführt ist,
len Sie „Digital Kabel (DVB-C)"
Bei einem Kabelanschluss wäh-
und klicken auf Weiter. Wählen Sie
das Land und Ihren Kabelanbieter
falls vorhanden). Wenn ihr Kabe-
len Sie stattdessen „113-858 MHz,
lanbieter nicht aufgeführt ist, wäh-
6900, 64+256QAM".
Bei einem Kabelanschluss können
„Analog-TV" setzen, um auch nach
Sie außerdem das Häkchen bei
analogen Sendern suchen zu las-
sen.
Fernbedienung + 2 AA-Batterien
E
Composite-nach-S-Video-Adapter
F
Installations-CD-ROM
G
1
3
1. Installation der WinTV-Karte
A chtung: Ihr PC kann durch statische Entladung beschädigt werden. Sie beugen
dem vor, indem Sie kurz das geerdete Gehäuse Ihres PCs berühren, bevor Sie ihn
öffnen bzw. die Steckkarte anfassen.
• Schalten Sie den Computer aus und ziehen Sie den Netzstecker. Der Hersteller des PC hält
Informationen zum Öffnen des Gehäuses bereit.
• Entfernen Sie den Gehäusedeckel.
• Suchen Sie einen freien PCI-Express Slot und entfernen Sie die Metallabdeckung des Slots
an der Rückseite des PC.
• Stecken Sie die WinTV-Karte in den Slot und befestigen Sie diese mit einer Schraube.
• Montieren Sie den Gehäusedeckel wieder und stecken Sie den Netzstecker wieder ein.
2. Die nschlüsse der WinTV-Karte
Mit WinTV-HVR-2205 können Sie digitales Fernsehen über eine Antenne (DVB-T), analoges und
digitales (DVB-C) Fernsehen über einen Kabelanschluss, sowie FM-Radio empfangen. Ausser-
dem ist der Anschluss von analogen Videoquellen möglich. WinTV-HVR-2205 ist ein Dual-Tuner,
so dass gleichzeitig zwei TV-Programme aufgezeichnet werden können, oder ein Programm
aufgezeichnet werden kann, während ein anderes angeschaut wird. (Der FM-Radio-Tuner ist nur
einmal vorhanden.)
TV-Eingang
FM-Radio-Eingang
S-Video-Eingang
Audio-Eingang
Die Eingänge der WinTV-Karte sind folgendermaßen beschriftet:
TV IN Eingang für TV-Antenne (DVB-T) oder Kabelanschluss (TV)
FM Eingang für FM-Radio-Antenne oder Kabelanschluss (FM)
S-VID S-Video-Eingang zum Anschluss externer Videoquellen. Wenn Sie ein FBAS-Signal
anschließen wollen, stecken Sie hierauf den Composite-nach-S-Video-Adapter.
AUDIO Audio-Eingang für das Audio-Signal der externen Videoquelle
Bei digitalem terrestrischen Empfang verbinden Sie das Kabel von Ihrer DVB-T-Antenne mit
dem Eingang 'TV IN'.
Bei einem Kabelanschluss verbinden Sie die TV-Buchse der Anschlussdose über ein Anten-
nenkabel mit TV IN der WinTV-Karte. Es können digitale TV/Radiosender (DVB-C) und
analoge TV-Sender empfangen werden. Sie können zudem die FM-Buchse der Anschluss-
dose mit dem Eingang FM der WinTV-Karte verbinden, um UKW-Radio zu empfangen.
Audio-Eingang: Wenn Ihre Videoquelle zwei Cinch-Stecker (rot/weiss) für die Audioübertra-
gung besitzt, benötigen Sie zusätzlich ein Adapterkabel mit 2xCinchbuchse-auf-Klinken-
stecker (3,5 mm Stereo, nicht im Lieferumfang).
Am 10 Pin OEM Header kann ein optionales A/V Bracket angeschlossen werden, das
zusätzliche Audio/Videoeingänge bietet (nicht im Lieferumfang).
Gefundene Sender werden wäh-
rend des Suchlaufs aufgelistet.
Klicken Sie nach Beendigung des
Suchlaufs auf Weiter.
Schritt 4: Benutzung von WinTV v7
WinTV v7 hat unter Anderem die Funktionen Live TV, TV-Aufnahme und Wiedergabe, zeitver-
setztes Fernsehen, einen Aufnahmeplaner, einen Elektronischen Programmführer und Video-
textdarstellung.
Klicken Sie mit der re hten
Maustaste in das TV-Fenster,
um das Menü anzuzeigen
Info einblenden Zurück springen (10s)
Zurück springen (60s)
Datei öffnen
Stopp
ufnahme
Einstellungen Live TV
Schnappschuss
Wichtige Bedienelemente
WinTV Einstellungen öffnen
(Details hierzu siehe unten.)
Informationen einblenden
Durch einen Klick auf den OSD Button wird das On-Screen-Display mit Angaben
zum gerade laufenden und folgenden Programm eingeblendet, falls diese EPG Infor-
mationen verfügbar sind.
Wiedergabemodus
Um eine TV-Aufnahme für die Wiedergabe zu öffnen, klicken Sie auf den Datei öff-
nen Button und wählen die gewünschte Datei aus. Die Aufnahme wird direkt wieder-
gegeben.
10 Pin OEM Header für op-
tionales A/V-Bracket (A/V IN)
PCI-e Connector
2
Hilfe öffnen
Minimieren
Vollbild
Beenden
Vorwärts springen (30s)
Vorwärts springen (60s)
Ton aus/ein
Pausieren Lautstärke
Sender wechseln
4
