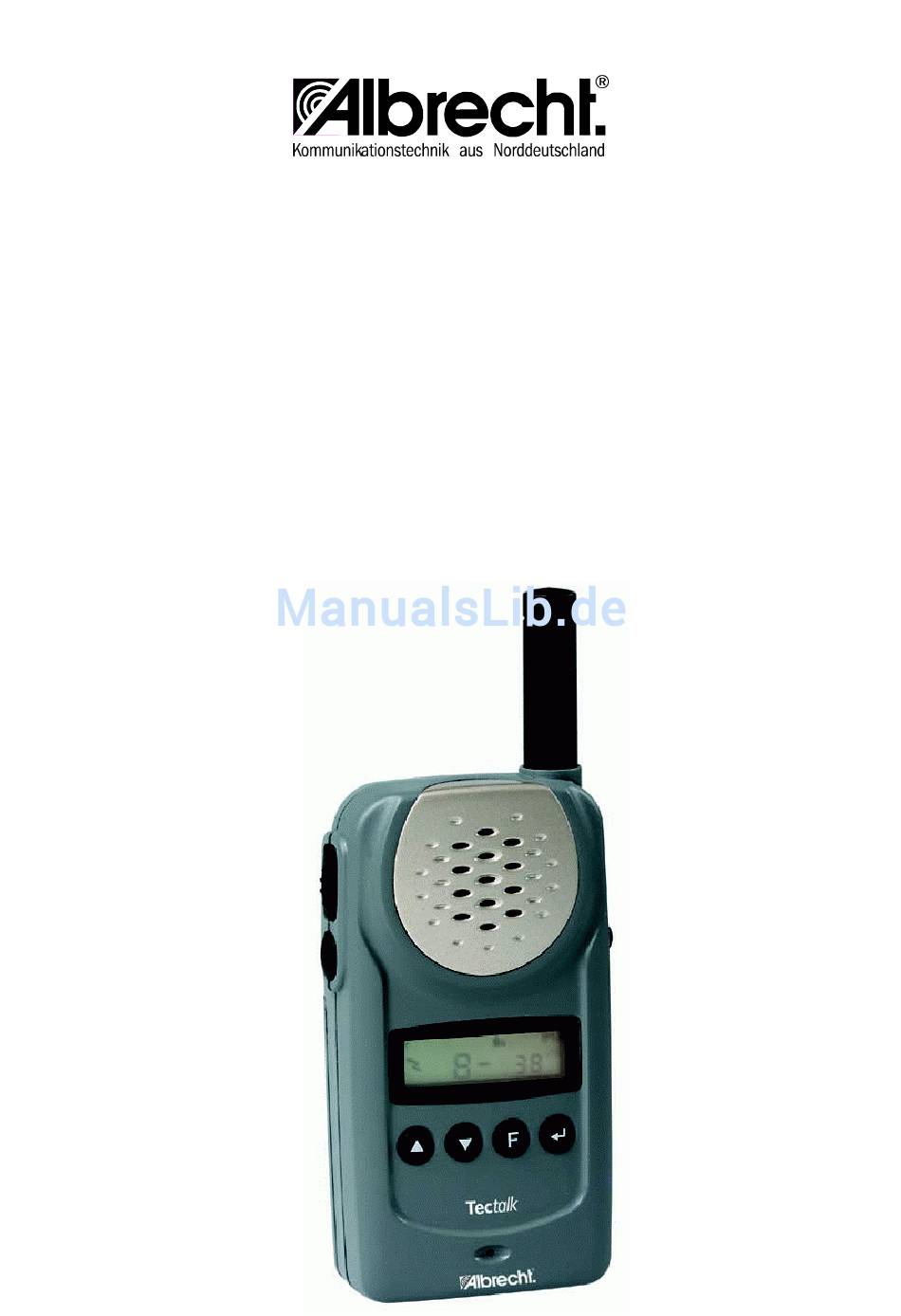

- Seite 1 Bedienungsanleitung 8 Kanal PMR 446-Handfunkgerät Tectalk...
-
Seite 2: Inhaltsverzeichnis
Mögliche Probleme beim Motorradbetrieb..................10 Vox-Abfallzeit ..........................11 Automatische Tastenverriegelung (Auto Lock)................11 Ruftonmelodie..........................12 Tonfrequenzanzeige statt Codiernummer ..................12 Rechtliche Grundlagen ..................... 13 Kanalnummern und Frequenzen................14 Nützliches Zubehör für Tectalk ................. 15 Mikrofone und Kopfhörerkombinationen..................15 Sonstiges Spezialzubehör für Tectalk ....................16 Technische Daten ..................... 17... -
Seite 3: Bedienelemente Und Geräteansicht

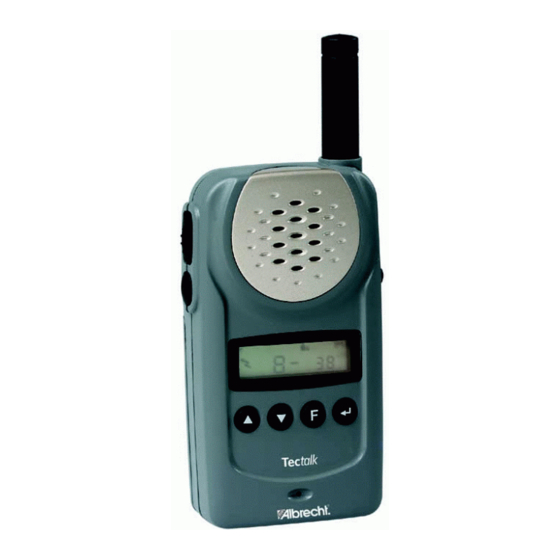

Bedienelemente und Geräteansicht Batteriefachdeckel Monitortaste (Rauschsperren-Überbrückung) abnehmbarer Gürtelclip Sendetaste (Push-To-Talk, PTT) fest montierte Antenne externer Mikrofon/Höreranschluss (2.5 mm Stereoklinke) Lautsprecher LCD-Anzeigefeld eingebautes Mikrofon Lautstärke- und „Auf“-Taste Lautstärke- und „Ab“-Taste Funktionstaste Ein-Aus und Speichertaste (Enter) -
Seite 4: Funkgerät Vorbereiten
Zellen zusammen. Aufladbare Akkus gibt es in Nickel-Metallhydrid-Technik (1 Satz = 4 Stück unter der Bezeichnung JCB-600B) als Zubehör von Albrecht. Dazu ist ein passendes Standladegerät JCC-200 EU lieferbar. Dieses Standladegerät wird über einen mitgelieferten Steckerlader am 230 V-Netz angeschlossen und liefert 60 mA Ladestrom. -
Seite 5: Die Symbole Im Anzeigefeld
Die Symbole im Anzeigefeld Ihr Funkgerät wird vollständig über Tasten bedient, auch die herkömmliche Lautstärkeeinstellung geschieht bei Ihrem TecTalk über die Tasten. Damit die Bedienung besonders einfach bleibt, gibt es im Anzeigefeld eine Reihe Symbole, die Ihnen anzeigen, was gerade einstellbar ist. -
Seite 6: Sendeanzeige
wobei der Prozessor aber immer wieder kurz einschaltet, um ein eventuelles Signal nicht zu verpassen. Dauert die empfangsfreie Zeit länger, dann verändert sich auch der Überwachungstakt. Sie sehen das an der blinkenden Batterieanzeige. Die Batteriesparschaltung hilft Ihnen damit, teuren Batteriestrom zu sparen. Sendeanzeige Das Pfeilsymbol zeigt den Sendebetrieb an Empfangsanzeige... -
Seite 7: Rufton Aussenden
Ihr Funkgerät hat eine automatische Geräuschunterdrückung (Rauschsperre, Squelch), die das störende unerwünschte Rauschen abschaltet, wenn gerade niemand auf Ihrem Funkkanal sendet. Damit Sie auch schwache Stationen verfolgen können, hat Ihr TecTalk einen Monitorknopf, mit dem Sie die Rauschsperre kurzzeitig überbrücken können. Beim Drücken der Monitortaste wird außerdem das Anzeigefeld beleuchtet. -
Seite 8: Toncodierungen Ctcss
Benutzer mehr oder weniger stark. Weiter entfernte Stationen beeinträchtigen normalerweise kaum Ihre Funkverbindung, die verrauschten Signale sind aber oft eine akustische Belästigung. Mit der Toncodierung Ihres Tectalk haben Sie die Möglichkeit, ein geschlossenes Funknetz zu bilden. Der Vorteil: Sie sind nicht gezwungen, fremden Funkverkehr auf Ihrem Kanal mitzuhören, Sie bleiben quasi „... -
Seite 9: Zweikanalüberwachung (Dual Watch)
wird, bleibt der Suchlauf eine Zeitlang stehen und Sie können das Funkgespräch mithören.Mit der Scan-Funktion haben Sie immer einen Überblick über die aktuell freien oder besetzten Kanäle. Scanbetrieb einschalten Drücken Sie die Funktionstaste F so oft, bis im Display SC erscheint. oder wählen Sie jetzt die Suchlaufrichtung: von unten nach oben mit der Auf-Taste oder umgekehrt. -
Seite 10: Mögliche Probleme Beim Motorradbetrieb
auf einer Leiter stehend oder beim Motorradfahren, sondern auch zur Raumüberwachung (z.B. als Babymonitor, zum Überwachen von Kranken oder Behinderten) und vieles mehr. Die automatische Sprachsteuerung können Sie - je nach Anwendung - mit dem internen oder einem externen Mikrofon (Zubehör) benutzen. -
Seite 11: Vox-Abfallzeit
Sendetaste, sonst kann aus technischen Gründen die Sprachautomatik nicht arbeiten. Diese Mikrofone, bei Albrecht an dem Zusatz „ V“ hinter der Typenbezeichnung zu erkennen, dürfen Sie nur benutzen, solange Sie in Ihrem Tectalk den Voxbetrieb eingeschaltet haben (Vox-Symbol muß im Display erscheinen). -
Seite 12: Ruftonmelodie
oder wählen Sie die gewünschte Einstellung (z.B. Auto). Bestätigen Sie die Einstellung mit Sobald die Tastatursperre aktiviert ist, erscheint das Schlüsselsymbol im Display. Auto Lock wieder abschalten Drücken Sie die Funktionstaste länger als 1.5 Sekunden. Ruftonmelodie Sie können, wenn Sie die Sendetaste zweimal schnell hintereinander kurz drücken, einen Rufton an die Gegenstation auslösen. -
Seite 13: Nützliche Hinweise
Gerät nicht in die Sonne, auf die Heizung oder auf die Ablage im Auto, wo im Sommer schnell Temperaturen über 50 Grad C erreicht werden. Da Ihr Tectalk einen sehr empfindlichen Empfänger hat, sollten Sie die Nähe von Geräten, die Funkstörungen aussenden können, meiden. Funkstörungen von anderen Geräten sind zwar unvermeidlich, können aber die Empfangsqualität Ihres Geräts... -
Seite 14: Kanalnummern Und Frequenzen
Kanalnummern und Frequenzen Kanal Nr. Frequenz (in MHz) 446.00625 446.01875 446.03125 446.04375 446.05625 446.06875 446.08125 446.09375 CTCSS Codierungstabelle CTCSS Subtonfrequenz CTCSS Subtonfrequenz CODE (in Hz) CODE (in Hz) 67.0 131.8 71.9 136.5 74.4 141.3 77.0 146.2 79.7 151.4 82.5 156.7 85.4 162.2 88.5... -
Seite 15: Nützliches Zubehör Für Tectalk
Spezialadapter 2.5 mm auf 2.5 + 3.5 mm für TecTalk Diesen Adapter benötigen Sie zum Anschluß der folgenden Audio-Zubehörteile an das Tectalk. Der Adapter setzt die 2.5 mm / 3.5 mm Anschlüsse des Audio Zubehörs auf den 2.5 mm Stereo-Klinkenanschluß des TecTalk um. -
Seite 16: Sonstiges Spezialzubehör Für Tectalk
Clipmikrofon, ohne Sendetaste (PTT), nur in Verbindung mit einem Ohrhörer benutzbar Art.-Nr. 42750 Sonstiges Spezialzubehör für Tectalk Standlader JCC-200 EU Ladeschale für das TecTalk, Konstantstromladung 60 mA, mit Steckernetzteil 230 V und Leuchtdiodenanzeige Art.-Nr. 29255 Akkusatz für Tectalk 4 Stück Nickel-Metallhydrid-Akkus 1.2 V / 600 mAh... -
Seite 17: Technische Daten
Standlader JCC-200 EU für 12 V DC und 230 V Strombegrenztes (60 mA) Ladegerät mit Steckerlader , Ladezeit 14 h bei 600 mAh-Akkus Zusätzliche Lademöglichkeit Laden auch über Mikrofonbuchse und Steckerlader bei ausgeschaltetem Funkgerät möglich © Albrecht Electronic GmbH Jan. 2000 Dovenkamp 11 D- 22952 Lütjensee http://www.albrecht-online.de...
