Tectalk Duo
PMR446 und Freenet Funkgerät
Anleitung / Manual
Deutsch / English

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Albrecht Tectalk Duo

Inhaltszusammenfassung für Albrecht Tectalk Duo

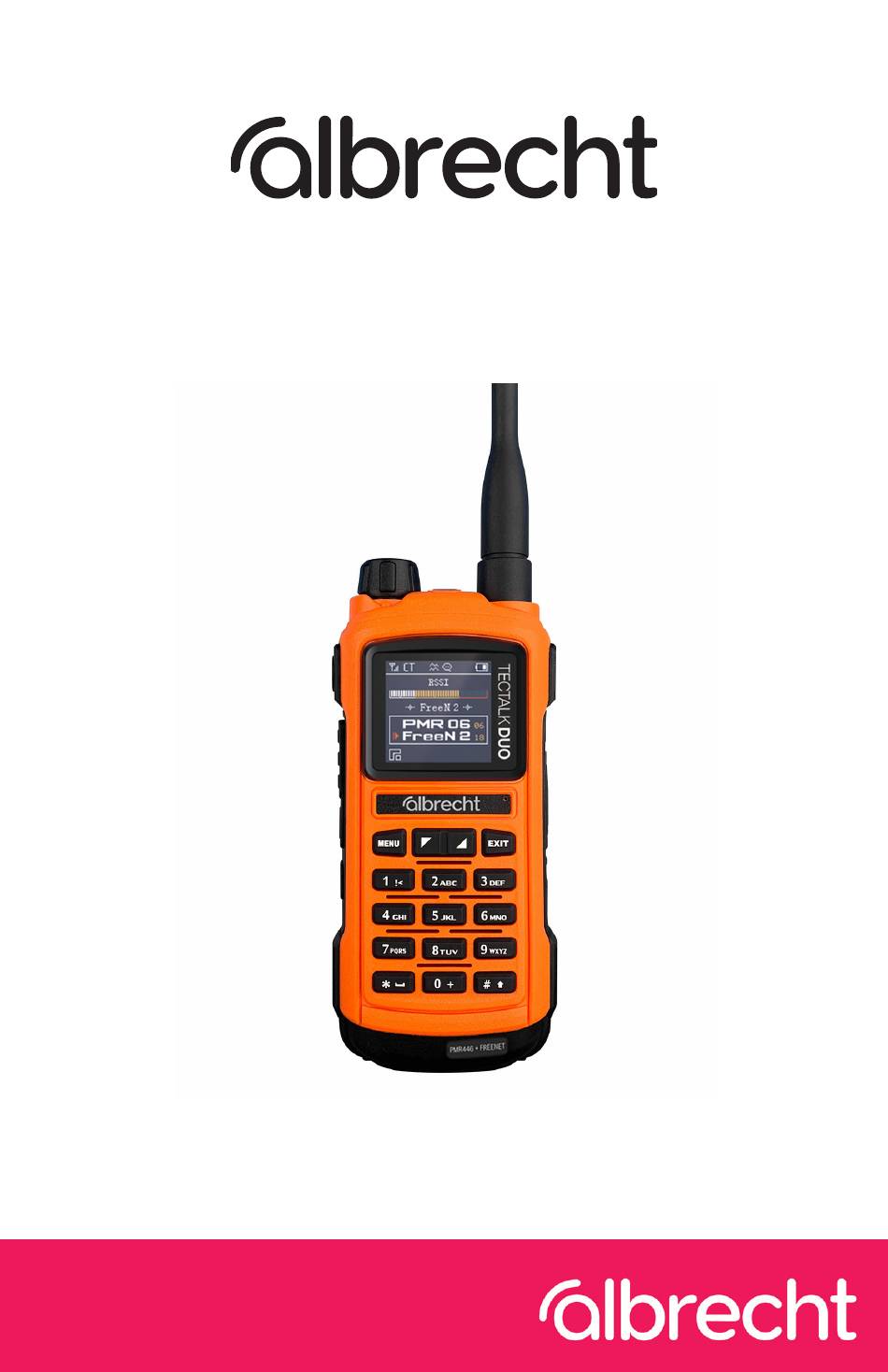

  • Seite 1 Tectalk Duo PMR446 und Freenet Funkgerät Anleitung / Manual Deutsch / English...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Lieferumfang......................3 2. Erste Schritte ......................3 3. Übersicht Funkgerät ....................4 3.1. Tasten und Funktionen ....................4 3.2. Tastenfeld........................5 3.3. Funktionstasten ......................5 3.4. Symbole im Display ..................... 6 3.5. Headset Buchse ......................6 4. Akku einsetzen und wechseln ................. 7 5.

  • Seite 3: Lieferumfang

    1. Lieferumfang • Albrecht Tectalk Duo Funkgerät • Standlader inkl. Netzteil • 2000 mAh Akku • Gürtelclip und Handschlaufe • Anleitung 2. Erste Schritte Entnehmen Sie zunächst alle Teile aus der Verpackung und prüfen Sie den Lieferumfang auf Vollständigkeit. Machen Sie sich vor der ersten Verwendung des Geräts mit der Bedienung und den Sicherheitshinweisen in dieser Anleitung vertraut.

  • Seite 4: Übersicht Funkgerät

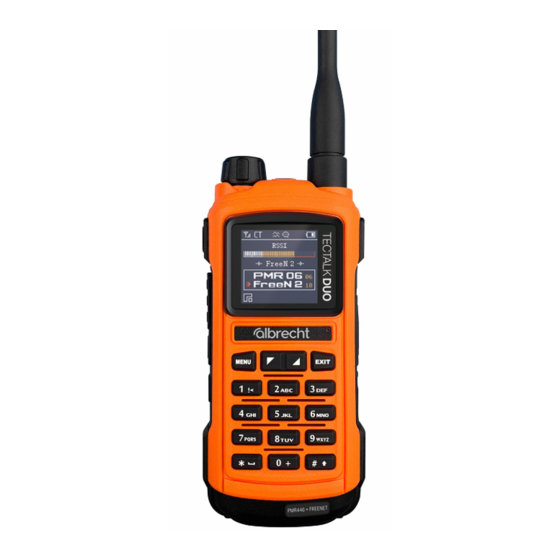

    3. Übersicht Funkgerät 3.1. Tasten und Funktionen Beschreibung Beschreibung Taschenlampe aktivieren Tastenfeld Sendetaste 1 (PTT 1) Lautsprecher Sendetaste 2 (PTT 2) Headset Buchse (Kenwood) Programmierbare Taste Ladeanzeige Ein / Aus / Lautstärke USB-C Ladebuchse Antenne Ladekontakte Display Batteriefach-Verschluss Mikrofon Taschenlampe / SOS ▼/▲...

  • Seite 5: Tastenfeld

    3.2. Tastenfeld Taste Funktion MENU Hauptmenü öffnen Wechsel zwischen primärem EXIT und sekundärem Kanal Bewegung in Menüs / DOWN Scan-Richtung ändern Zahlen Kanalauswahl / -benennung lang drücken: Tastensperre 3.3. Funktionstasten Funktion Kurz drücken: Taschenlampe Lang drücken: SOS Alarm PTT Sendetaste 1 PTT Sendetaste 2 Programmierbare Seitentaste Voreingestellt:...

  • Seite 6: Symbole Im Display

    Mikrofone / Ohrhörer / Headsets mit dem Funkgerät verbinden, wenn sie über einen Anschluss mit “Kenwood” Schaltung verfügen. Hinweis: Das Tectalk Duo ist bei Verwendung von externem Zubehör nicht wassergeschützt. Bitte achten Sie darauf, dass die Gummiabdeckung über der Zubehörbuchse geschlossen ist, wenn Sie kein externes Zubehör...

  • Seite 7: Akku Einsetzen Und Wechseln

    4. Akku einsetzen und wechseln Setzen Sie den Akku in das Gerät ein, indem Sie ihn zunächst an der Oberseite einhaken und dann an der Unterseite andrücken. Fixieren Sie den Akku, indem Sie die Sicherungsschraube im Uhrzeigersinn mit einem Schraubendreher, einer Münze o.Ä. festziehen.

  • Seite 8: Senden Und Empfangen

    6. Senden und Empfangen Wenn das Funkgerät eingeschaltet wird, ist es automatisch im Empfangsmodus, solange Sie nicht Senden. Wenn ein Funkspruch empfangen wird, leuchtet die Statusanzeige grün und es wird „RX“ angezeigt. Regeln Sie die Lautstärke mit dem Drehrad an der Oberseite des Geräts. Zum Senden drücken und halten Sie eine der PTT (Sende-)Tasten und sprechen Sie mit normaler Lautstärke und ca.

  • Seite 9: Funk-Einstellungen

    7.1. Funk-Einstellungen In diesem Untermenü können Sie Einstellung für das Senden und Empfangen von Funksprüchen vornehmen. 7.1.1. Squelch (Rauschsperre) Die Rauschsperre kann in 5 verschiedenen Stufen eingestellt werden. Durch die Rauschsperre wird der Lautsprecher stumm geschaltet, wenn kein Signal empfangen wird.

  • Seite 10: Einstellungen

    7.2.3. VOX-Verzögerung Die VOX-Verzögerung gibt an, wie lange Sie das Sprechen unterbrechen müssen, bevor die Übertragung beendet wird. Eine kurze Verzögerung sorgt für eine schneller reagierende VOX- Funktion, kann aber zu ungewollten Unterbrechungen der Übertragung führen. 7.3. Einstellungen Hier können Sie allgemeine Einstellungen zum Gerät vornehmen. 7.3.1.

  • Seite 11: Ctcss / Dcs

    alle Tasten auf der Vorderseite des Geräts sperrt. Zum deaktivieren der Tastensperre halten Sie die -Taste gedrückt. 7.4. CTCSS / DCS CTCSS und DCS sind Verfahren, um dem Funkspruch einen unhörbaren Subton oder Code hinzuzufügen. Zudem reagiert das Gerät auch nur noch auf eingehende Funksprüche mit der entsprechenden Codierung.

  • Seite 12: Weitere Funktionen

    8. Weitere Funktionen Weitere Sonderfunktionen des Geräts können mit den zwei Sondertasten an der linken Seite ausgeführt werden. Der programmierbare Seitentaste können dabei zwei der Funktionen Monitor, Scan oder UKW-Radio zugewiesen werden (siehe 7.3.9 und 7.3.10 auf Seite 10) 8.1. Monitor Die Monitor-Funktion deaktiviert die Rauschsperre kurzzeitig und Sie hören alle Signale inklusive Störgeräusche.

  • Seite 13: Technische Spezifikationen

    9. Technische Spezifikationen Frequenzbereich PMR446: 446,00625 – 446,19375 MHz Freenet: 149,0250 – 149,1125 MHz Sendeleistung (ERP) 500 mW (PMR446) / 1 W (Freenet) Kanäle 16 (PMR446) / 6 (Freenet) Akku 2000 mAh / 7,4 V / 14,8 Wh Lithium-Polymer Betriebstemperatur -20 °C bis +50 °C 10.

  • Seite 14: Sicherheitshinweise

    11. Sicherheitshinweise • Reparaturen dürfen nur von Fachhändlern oder autorisierten Servicepartnern vorgenommen werden. • Öffnen Sie das Funkgerät nicht und nehmen Sie keine Veränderungen am Funkgerät vor. • Setzen Sie das Funkgerät nicht über einen längeren Zeitraum direkter Sonneneinstrahlung oder extremer Hitze aus. •...

  • Seite 15: Gewährleistungsinformationen

    13. Gewährleistungsinformationen Wir sind verpflichtet, jedem Gerät Informationen über die Entsorgung, über die gesetzlichen Gewährleistungsbestimmungen und die EG Konformitätserklärungen mit Hinweisen über das Benutzen der Geräte in den verschiedenen Ländern beizufügen. Sie finden daher diese Informationen im folgenden Text. Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum Der Verkäufer dieses Geräts gewährt Ihnen eine gesetzliche Gewährleistung von zwei Jahren nach Kaufdatum des Geräts.

  • Seite 16: Serviceanschrift Und Technische Hotline

    Sie erreichen unsere Service-Hotline telefonisch unter +49 (0) 6103 9481 66 (zum Preis für eine Verbindung ins deutsche Festnetz) oder per E-Mail an service@albrecht-midland.de Bevor Sie bei einem Problem ein vermeintlich defektes Gerät zurückschicken, können Sie Zeit und Versandkosten sparen, indem Sie sich per Hotline helfen lassen.
