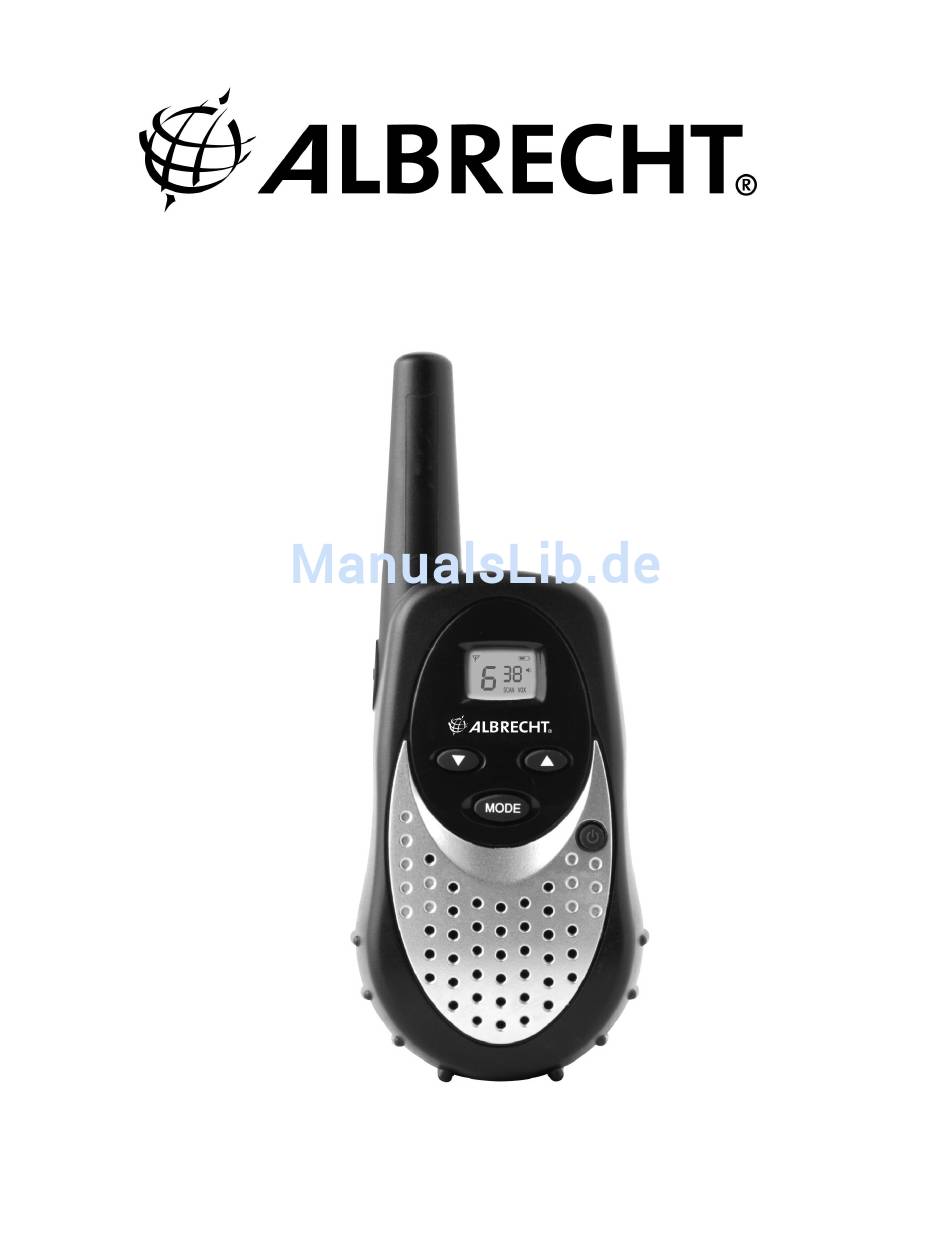

- Seite 1 Tectalk smart Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorsichtsmaßnahmen ........ 3 LCD-Display ..........3 Mitgelieferte Ausstattung und Zubehör..4 Vorbereiten des Funkgerätes ..... 4 Einsetzen der Batterien ......4 Laden der Akkus........5 Bedienelemente......... 6 Power – Ein-/Ausschalten....6 PTT-(Sprech-)Taste (push-to-talk) ..6 Auf-Taste..........7 Ab-Taste..........7 Bedienung und Features ...... -
Seite 3: Vorsichtsmaßnahmen
Laden von Akkus anderer Hersteller und Marken ist nicht ratsam, da die Akkuladezeiten von Marke zu Marke unterschiedlich sein können. Setzen Sie das Tectalk Smart nicht längere Zeit direkter Sonneneinstrahlung aus und vermeiden Sie Temperaturen unter – 20°C und über 60°C. -
Seite 4: Mitgelieferte Ausstattung Und Zubehör
In einer Spezialversion kann auch jeweils 1 Mikrofon- Hörerset mitgeliefert werden (nicht zur Motorrad-Kommunikation geeignet) Vorbereiten des Funkgerätes Ihr Tectalk smart PMR446-Funkgerät wird mit 3 Mikrobatterien (AAA) betrieben. Frische (nicht aufladbare) Alkali Batterien haben erfahrungsgemäß eine etwas längere Betriebszeit als aufladbare Akkus. -
Seite 5: Laden Der Akkus
Legen Sie 3 Mikrobatterien unter Beachtung der Polarität ein (siehe Zeichnung). Laden der Akkus Wichtig: Verwenden Sie nur von Alan/ Albrecht empfohlene Akkus mit diesem Funkgerät. Vollständig entladene Akkus sind ca. nach 12-15 Stunden wieder voll aufgeladen. Vermeiden Sie häufiges Überladen! -
Seite 6: Bedienelemente
Bedienelemente Power Taste (An/Aus) Halten Sie die POWER/ Scan -Taste ca. 2 Sek. lang gedrückt. Eine Melodie ertönt als Zeichen, dass das Gerät nun betriebsbereit ist. Um das Gerät auszuschalten, halten Sie die POWER /Scan -Taste wieder ca. 2 Sek. gedrückt. Sendetaste ( PTT) Solange Sie die PTT-Taste gedrückt halten, können Sie zu allen anderen Funkgeräten in Ihrem Bereich sprechen, die... -
Seite 7: Auf-Taste
wie Ihr Gerät. Halten Sie das Funkgerät ca. 5-10 cm von Ihrem Mund entfernt und sprechen Sie mit normaler Lautstärke in das Mikrofon. Nachdem Sie die Durchsage beendet haben, lassen Sie die PTT-Taste los, damit Sie einkommende Signale empfangen können. Immer wenn die PTT-Taste gedrückt wird, leuchtet das Sendesymbol. -
Seite 8: Kanalwahl
sprechen Sie klar und mit normaler Lautstärke in das Mikrofon. • Das Sendesymbol erscheint auf dem Display, solange die PTT-Taste gedrückt wird. • Am Ende Ihrer Durchsage lassen Sie die PTT-Taste wieder los, damit Sie empfangsbereit sind. Senden Sie nicht, solange andere Stationen den Kanal belegen, sie könnten deren Verbindung stören. -
Seite 9: Vox Modus
• Wählen Sie den gewünschten Code mit den Auf oder Ab- Tasten aus 01 bis 38 aus. • Bestätigen Sie die Auswahl mit Antippen der PTT-Taste. • Der CTCSS Modus wird deaktiviert, indem man oF auswählt. • Wichtig : Um mit anderen Funkgeräten kommunizieren zu können, müssen alle beteiligten Geräte auf den gleichen Kanal und den gleichen CTCSS-Code eingestellt werden. -
Seite 10: Roger Beep
Einstellung. • Bestätigen Sie durch Antippen der PTT-Taste Bei aktivierter VOX-Funktion erscheint das VOX-Symbol auf dem Display. Bitte beachten Sie, dass die VOX Funktion beim Motorradfahren oder lauten Umgebungsgeräuschen u.U. nur eingeschränkt in der Lage ist, Geräusche von Sprache zu trennen, VOX sollte daher unter diesen Umständen nicht benutzt werden. -
Seite 11: Tastensperre
Tastensperre Um ein versehentliches Verstellen von Funktionen zu verhindern, kann man einige Tasten (ausser POWER on/off-Taste, PTT-Taste und Lautstärke auf/ab) bei Bedarf sperren. Tastensperre einschalten: • Im Standby-Modus halten Sie MODE ca. 2 Sek. lang gedrückt, bis das Tastensperre-Symbol auf dem Display erscheint. -
Seite 12: Batterieanzeige
üblich, zu einem anderen Kanal zu wechseln und nicht das Gespräch auf dem schon besetzten Kanal zu stören. 2. Das Tectalk Smart ist für eine größtmögliche Reichweite konzipiert worden. Um Rückkopplungen zu vermeiden, halten Sie zwischen zwei Geräten daher stets mindestens 1 Meter Entfernung. -
Seite 13: Technische Spezifikationen
Explosionsstoffen oder auf Baustellen, auf denen Sprengungen durch Fernsteuerung ausgelöst werden. • Modifizieren Sie nicht die Ausgangsleistung des Gerätes. Die Original-Ausgangsleistung entspricht den gesetzlichen Bestimmungen. • Schalten Sie das Gerät überall da, wo die Nutzung von Funkgeräten oder Handys verboten ist, ebenfalls aus. •... -
Seite 14: Ctcss-Kodierungstabelle
CTCSS-Kodierungstabelle Freq. No Freq. No. Freq. No. Freq. 67.0 11 97.4 136.5 192.8 71.9 12 100.0 141.3 203.5 74.4 13 103.5 146.2 210.7 77.0 14 107.2 151.4 218.1 79.7 15 110.9 156.7 225.7 82.5 16 114.8 162.2 233.6 85.4 17 118.8 167.9 241.8... -
Seite 15: Rechtliche Hinweise
Überspannung durch unsachgemäße externe Spannungsversorgung oder Verwendung ungeeigneten Zubehörs. Ebenso sind Fehler von der Gewährleistung ausgeschlossen, die auf nicht bestimmungsgemäßen Umgang mit dem Gerät beruhen. Bitte wenden sich Gewährleistungsansprüchen unmittelbar an den Händler, bei dem Sie das Gerät erworben haben. Der Händler wird Ihr Gerät entweder reparieren oder austauschen, oder er wird Ihnen eine für das Gerät spezialisierte Serviceadresse nennen. -
Seite 16: Ce Deklaration
Ländern der Europäischen Union und anderen nicht EU- Staaten, die jedoch ebenfalls die R&TTE Direktive anwenden, benutzbar. Das PMR 446 Funksprechgerät Albrecht Tectalk Smart ist nach den Normen EN 300 296-2 V1.1.1, EN 301 489-01 V1.4.1 und EN 301 489-05 V1.3.1 sowie EN 60 950 hergestellt und notifiziert, es kann in folgenden Ländern benutzt...
