- Seite 1 BEDI ENUNGSANLEI TUNG OPE RAT ING I NSTR UC T ION S Version 06/12 Extreme Sport DV Action-Kamera 1080 P Seite 3 - 32 Extreme Sport DV Action Camera 1080 P Page 33 - 62 Best.-Nr. / Item no.: 86 05 59...
- Seite 2 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Hand habung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nach lesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf den Seiten 3-4.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ............................5 Bestimmungsgemäße Verwendung ....................6 Symbolerklärung ..........................6 Sicherheitshinweise..........................7 Batteriehinweise ..........................8 Produktansicht..........................9 Teileübersicht ..........................10 Batterien einlegen/wechseln......................11 Laden der Batterie..........................12 10. SD-Karte einesetzen/entnehmen ....................13 11. Montage der Kamera........................14 a) via Lekradstangenhalterung.......................14 b) via Helmhalterung ........................14 c) via Stretchband ..........................15 d) via Kfz-Saugnapf........................15 12. - Seite 4 30. Einstellung Lichtfrequenz .......................27 31. Einstellung Kamera ausschalten ....................27 32. Einstellung LCD ausschalten ......................28 33. Einstellung Lautstärke ........................28 34. Einstellung Formatieren der Speicherkarte ..................29 35. Speicherinformationen ........................29 36. Reset Einstellung ...........................30 37. Firmware Update..........................30 38. Version Firmware ...........................31 39. Anschluss an eine PC bzw. Laptop ....................31 40.
-
Seite 5: Einführung
Deutschland: Tel. 0180 / 5 31 21 11 0180 / 5 31 21 10 E-mail: Bitte verwenden Sie unser Formular im Internet, www.conrad.de, unter der Rubrik „Kontakt“ Mo. - Fr. 8.00 - 18.00 Uhr Österreich: www.conrad.at oder www.business.conrad.at Schweiz: Tel. -
Seite 6: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Diese wasserfeste digitale Full HD Sportkamera ist geländetauglich, stoßfest und resistent gegen Schmutz, Schnee, Regen oder Sonnenschein. Das formschöne Kompaktgehäuse lässt sich mühelos auf Helmen, Fahrrädern und verschiedene Sportgeräte montieren. Ein Betrieb im Kfz ist durch eine separate Halterung sowie durch ein mitgeliefertes 12-V-Ladekabel ebenfalls möglich. -
Seite 7: Sicherheitshinweise
4. Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht wer- den, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie. •... -
Seite 8: Batteriehinweise
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wer- den, so wenden Sie sich bitte an unseren technischen Kundendienst oder andere Fach- leute. • Wasser kann in die „Anschlussabdeckung“ (10) eindringen, wenn diese nicht fest ver- schlossen ist. -
Seite 9: Produktansicht
6. Produktansicht 1) Mikrofon 2) Anzeige rot für „Gerät an“, Anzeige grün für „Akku-Ladung“ 3) Taste „MENU“ 4) Taste „nach unten“ / „Vorspielen“ 5) Taste „nach oben“ / „Zurückspielen“ 6) Anzeige Aufnahme 7) 3,81 cm (1,5“) LCD Display 8) Taste „An“ / „Aus“, “Fotoaufnahme” 9) Taste “Videoaufnahme”, “Abspielen”, “Bestätigen”... -
Seite 10: Teileübersicht
7. Teileübersicht Saugnapf- Universal- Helmhalterung Schutzbrillen- Handgriff befestigung klammer halterung Zigarettenanzünder Klettband USB-Kabel Li-Batterie Helmriemen (5 Stück) (2 Stück) Ladegerät Konvertierungs- Scheibe Benutzerhand- Haupteinheit adapter buch... -

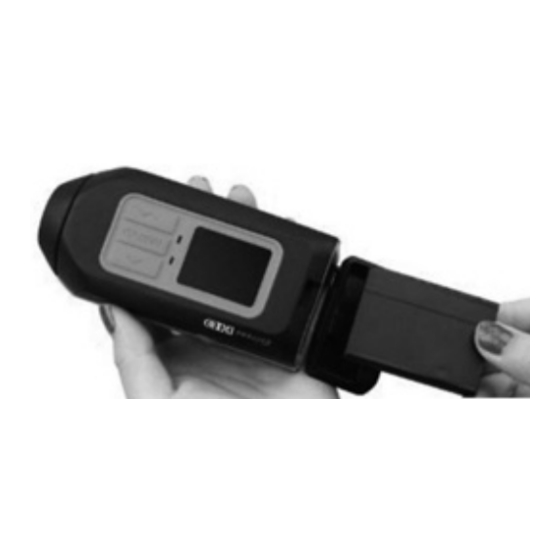

Seite 11: Batterien Einlegen/Wechseln
8. Batterien einlegen/wechseln • Schieben Sie den Verschluß der Batterieabdeckung (10) nach oben, um diese zu öffnen. • Schieben Sie dien 3,7 V Li-ion Akku richtig in das dafür vorgesehene Fach (11). Achten Sie dabei darauf, dass die Beschriftung des Li-ion Akku nach unten zeigt! •... -
Seite 12: Laden Der Batterie
9. Laden der Batterie Die Batterie kann durch drei Varianten geladen werden: Laden über die PC-Verbindung • Stecken Sie dabei das mitgelieferte USB-Kabel an einem freien USB-Port Ihres Computers an • Öffnen Sie die Batterie-Abdeckung der DV-Kamera (10) • Schließen Sie die andere Seite des USB Kabel an den USB-Port der DV-Kamera an •... -
Seite 13: Sd-Karte Einesetzen/Entnehmen
10. SD-Karte einsetzen/entnehmen Achten Sie darauf, dass die Sportkamera ausgeschalten ist, wenn Sie die SD-Karte in den „SD-Karten-Slot“ einsetzen bzw. entnehmen. Vergewissern Sie sich, dass die Karte korrekt eingesetzt ist bevor Sie die Sportkamera ein- schalten (beim Einsetzen der Karte ist ein „clips-Geräusch“ zu vernehmen). Die Beschriftung der SD-Karte muß... -
Seite 14: Montage Der Kamera
11. Montage der Kamera Die Sport Actionkamera kann vielseitig montiert werden via dem mitgelieferten Montagematerial. Um eine ordnungsgemäße Montage zu gewährleisten, gehen Sie wie folgt vor: Kamerahalterung fixieren: • Befestigen Sie die Kamerahaltung (13) an der Kamera (14) • Drehen Sie dabei die Schraube mit dem Zahn- rad in die Schrauböffnung, bis das Zahnrad greift und ein knacken zu hören ist. -
Seite 15: C) Via Stretchband
• Setzen Sie die Helmhalterung mit dem Klebepad darauf • Zum Lösen aus der Halterung drücken Sie die beiden Zapfen der Kamerahalterung leicht zusammen und ziehen die Kamera aus der Helmhalterung c) Montage der Kamera via Stretchband (17) • Schieben Sie die Kamera mit der Halterung in die Stretchbandhalterung (17) ein, bis Sie ein klicken vernehmen •... -
Seite 16: Objektiv Einstellen
12. Objektiv einstellen Falls eine unterschiedliche Montage gewünscht ist, kann das Objektiv um ca. -90 bis +90 Grad gedreht werden. In der Mitte des Objektives ist eine Markierung. Drehen Sie das Objektiv je nach Bedarf um 90 Grad mit oder gegen den Uhrzeigersinn. 13. -
Seite 17: Video-Aufnahme
15. Video-Aufnahme Um eine Video-Aufnahme zu tätigen, gehen Sie wie folgt vor: • Schalten Sie die Sportkamera ein. • Drücken Sie die Taste „Aufnahme“ (9) an der Kamera um eine Video-Aufnahme zu starten. Ein roter Punkt im Display beginnt zu blinken. Die abgelaufene Zeit wird auf dem „LCD-Display“ (7) darge- stellt. -
Seite 18: Foto-Aufnahme
17. Foto-Aufnahme Um eine Foto-Aufnahme zu tätigen, gehen Sie wie folgt vor: • Schalten Sie die Sportkamera ein. • Drücken Sie kurz die Taste „Aufnahme“ (8) an der Kamera um eine Foto-Aufnahme zu tätigen. Ein rotes kleines Fotoapparat-Symbol erscheint. • Die Foto-Aufnahme wird gespeichert. 18. -
Seite 19: Abspielen Von Videoaufnahmen
19. Abspielen von Videoaufnahmen • Drücken und halten Sie für ca. 4 Sekunden die Taste „MENU“ (3). • Wählen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) den Menüpunkt „Gespeicherte Videos“ • Neben dem Menüpunkt „Gespeicherte Videos“ werden die Anzahl der gespeicherten Videos ange- zeigt. -
Seite 20: Aufnahmemodus
20. Aufnahmemodus • Drücken Sie ca. 4 Sekunden die Taste „MENU“ (3). • Wählen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) den Menüpunkt Aufnahme-Einstellungen • Drücken Sie die Taste „Bestätigen“ (9). • Gehen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) in den Modus „Aufnahmemodus“. •... - Seite 21 => Wählen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) die gewünschte Minutenzahl aus, drücken Sie anschließend die Taste „Bestätigen“ (9) und die Aufnahmedauerzahl leuchtet rot (hier können bis zu 98 Minuten eingegeben werden). => Drücken Sie die Taste „Bestätigen“ (9). =>...
-
Seite 22: Loop Aufnahme
21. Loop-Aufnahme Mit der Loop-Aufnahme können Sie Videoclips in den voreingestellten Aufnahmelängen von 1, 15, 25, 35 oder 45 Minuten aufnehmen. Dabei beginnt die Aufnahme jeweils neu nach Ablauf der eingestellten Zeit. Die Loop-Aufnahme wird permanent fortgesetzt bis die eingelegte Speicherkarte voll ist. Ist die Speicherkarte voll, werden der Reihe nach die ersten aufgenommenen Video- clips wieder überspielt. -
Seite 23: Auflösung Einstellen
22. Auflösung einstellen • Drücken Sie ca. 4 Sekunden die Taste „MENU“ (3). • Wählen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) den Menüpunkt Aufnahme-Einstellungen • Drücken Sie die Taste „Bestätigen“ (9). • Gehen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) in den Modus „Auflösung“. •... -
Seite 24: Zeit Und Datumseinblendung
24. Zeit und Datumseinblendung • Drücken Sie ca. 4 Sekunden die Taste „MENU“ (3). • Wählen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) den Menüpunkt Aufnahme-Einstellungen • Drücken Sie die Taste „Bestätigen“ (9). -• Gehen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) in den Modus „Timestamp“. •... -
Seite 25: Einstellung Der Sprache
26. Einstellung der Sprache • Drücken Sie ca. 4 Sekunden die Taste „MENU“ (3). • Wählen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) den Menüpunkt System-Einstellungen • Drücken Sie die Taste „Bestätigen“ (9). • Gehen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) in den Modus „Sprache“. •... -
Seite 26: Einstellung Uhrzeit
28. Einstellung Uhrzeit • Drücken Sie ca. 4 Sekunden die Taste „MENU“ (3). • Wählen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) den Menüpunkt System-Einstellungen • Drücken Sie die Taste „Bestätigen“ (9). • Gehen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) in den Modus „Time“. •... -
Seite 27: Einstellung Lichtfrequenz
30. Einstellung Lichtfrequenz • Drücken Sie ca. 4 Sekunden die Taste „MENU“ (3). • Wählen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) den Menüpunkt System-Einstellungen • Drücken Sie die Taste „Bestätigen“ (9). • Gehen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) in den Modus „Lichtfrequenz“. •... -
Seite 28: Einstellung Lcd Ausschalten
32. Einstellung LCD ausschalten • Drücken Sie ca. 4 Sekunden die Taste „MENU“ (3). • Wählen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) den Menüpunkt System-Einstellungen • Drücken Sie die Taste „Bestätigen“ (9). • Gehen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) in den Modus „LCD Aus“. •... -
Seite 29: Einstellung Formatieren Der Speicherkarte
34. Formatieren der Speicherkarte • Drücken Sie ca. 4 Sekunden die Taste „MENU“ (3). • Wählen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) den Menüpunkt System-Einstellungen • Drücken Sie die Taste „Bestätigen“ (9). • Gehen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) in den Modus „Format“. •... -
Seite 30: Reset Einstellung
36. Reset-Einstellung • Drücken Sie ca. 4 Sekunden die Taste „MENU“ (3). • Wählen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) den Menüpunkt System-Einstellungen • Drücken Sie die Taste „Bestätigen“ (9). • Gehen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) in den Modus „Reset-Einstellung“. •... -
Seite 31: Version Firmware
38. Version Firmware • Drücken Sie ca. 4 Sekunden die Taste „MENU“ (3). • Wählen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) den Menüpunkt System-Einstellungen • Drücken Sie die Taste „Bestätigen“ (9). • Gehen Sie mit den Tasten „Auf“ (5) oder „Ab“ (4) in den Modus „Version“. •... -
Seite 32: Technische Daten
Abmessungen (LxBxH):......115x36x52 mm Gewicht:..........ca. 127 Gramm Konformitätserklärung (DOC) Hiermit erklären wir, Conrad Electronic, Klaus-Conrad-Straße 1, 92240 Hirschau, dass sich dieses Pro- dukt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschrif- ten der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung zu diesem Produkt finden Sie unter www.conrad.com. - Seite 33 Table of Contents Introduction.............................35 Intended Use ..........................36 Symbols............................36 Safety Information ..........................37 Battery Notes..........................38 Product View ..........................39 Parts Overview ..........................40 Inserting/Replacing Batteries ......................41 Charging the Battery ........................42 10. Inserting/Removing the SD Card....................43 11. Mounting the Camera........................44 a) Via Control Rod Holder ......................44 b) Via Helmet Holder ........................44 c) Via Stretch Band.........................45 d) Via Car Suction Cup........................45...
- Seite 34 30. Setting Light Frequency .........................57 31. Setting Switching Off Camera ......................57 32. Setting Switching Off LCD......................58 33. Setting Volume ..........................58 34. Setting Formatting the Memory Card .....................59 35. Memory Information ........................59 36. Reset Settings ..........................60 37. Firmware Update..........................60 38. Firmware Version ...........................61 39.
-
Seite 35: Introduction
Tel. + 49 9604 / 40 88 80 + 49 9604 / 40 88 48 E-mail: tkb@conrad.de Mon to Thurs 8.00am to 4.30pm 8.00am to 2.00pm Read through the following operating instructions thoroughly before connecting or commissioning the device. They explain not only the correct operating procedure but also help to exploit all technical possi-... -
Seite 36: Intended Use
2. Intended Use This water-proof digital sports camera is suitable for field use, impact-resistant and resistant to dirt, snow, rain and sun radiation. The beautiful compact casing can easily be mounted on helmets, bicycles and different sports equipment. Operation in the car is possible by separate holder and via an included 12 V charging cable. -
Seite 37: Safety Information
4. Safety Information The guarantee will expire if damage is incurred resulting from non-compliance with these operating instructions! We do not assume any liability for consequential damage! We do not assume any liability for personal injury or damage to property caused by incorrect handling or non-observance of the safety instructions. -
Seite 38: Battery Notes
5. Battery Notes • Keep batteries out of reach of children. • Always observe the correct polarity (plus/+ and minus/-) when inserting the battery. • Do not leave batteries lying around openly. There is a risk of them being swallowed by children or pets. -
Seite 39: Product View
6. Product View 1) Microphone 2) Display red for "device on", display green for "battery charge" 3) "MENU" button 4) Button "Down" / "Forward" 5) Button "Up" / "Rewind" 6) Display recording 7) 3.81 cm (1.5") LCD screen 8) Button "On" / "Off", "Photo recording" 9) Button "Video recording", "Play", "Confirm"... -
Seite 40: Parts Overview
7. Parts Overview Suction cup Universal Clip Helmet Grip Goggle Mount Handlebar Grip Mount Cigarette Velcro Set USB Cable Li-Battery Helmet Strap Charger (5 pcs) (2 pcs) Charger Conversion Adapter Disc User Manual Main Unit... -
Seite 41: Inserting/Replacing Batteries
8. Inserting/Replacing Batteries • Push up the battery compartment cover (10) to open it. • Push the 3.7 V Li-ion battery into the intended compart- ment correctly (11). Ensure that the Li-ion battery label points down! • Push the Li-ion battery inwards and turn the two attach- ment levels up (12) at the same time so that the battery is held. -
Seite 42: Charging The Battery
9. Charging the Battery The battery can be charged in three variations: Charging via the PC connection • Plug the included USB cable into a free USB port of your computer • Open the battery lid of the DV-camera (10) •... -
Seite 43: Inserting/Removing The Sd Card
10. Inserting/Removing the SD Card Ensure that the sports camera is switched off when you insert or remove the SD card from the "SD card slot". Ensure that the card is inserted correctly before switching on the sports camera (when inserting the card, you can hear a "clip"... -
Seite 44: Mounting The Camera
11. Mounting the Camera This sports action camera can be mounted in different ways using the included mounting material. Pro- ceed as follows to ensure proper installation: Fix camera holder: • Attach the camera holder (13) to the camera (14). •... -
Seite 45: C) Via Stretch Band
c) Mounting the Camera via Stretch Band (17) • Push the camera into the stretch band holder (17) with the holder until you can hear a click • Insert the included stretch band or another band (e.g. ski goggles band) into the intended brackets on the front and rear •... -
Seite 46: Setting The Lens
12. Setting the Lens If different assembly is desired,m the lens can be turned by approx. -90 to +90 degrees. The centre of the lens is marked. Turn the lens clockwise or counter-clockwise by 90 degrees as required. 13. Switching on the Camera To switch on your camera, push and hold the "ON/OFF"... -
Seite 47: Video Capture
15. Video Capture To record a video, proceed as follows: • Switch on the sports camera. • Press button "Record" (9) at the camera to start a video recording. A red dot in the display starts to flash. The time passed is indicated on the "LCD display" (7). •... -
Seite 48: Image Capture
17. Image Capture To record a photograph, proceed as follows: • Switch on the sports camera. • Press button "Record" (8) at the camera briefly to start a photo recording. A small red camera symbol appears. • The photo recorded is saved. 18. -
Seite 49: Playing Video Recordings
19. Playing Video Recordings • Press and hold the "MENU" button (3) for approx. 4 seconds. • Use the buttons "Up" (5) or "Down" (4) to select the menu item "Saved Videos" • Next to the menu item "Saved videos", the number of saved videos are displayed. •... -
Seite 50: Recording Mode
20. Recording Mode • Press the "MENU" button (3) for approx. 4 seconds. • Use the buttons "Up" (5) or "Down" (4) to select the menu item Recording Settings • Push the button "Confirm" (9). • Select the buttons "Up" (5) or "Down" (4) in the mode "Recording Mode". •... - Seite 51 => Use the buttons "Up" (5) or "Down" (4) to select the desired minutes, then push the button "Confirm" (9) and the recording duration lights up red (you may enter up to 98 minutes). => Push the button "Confirm" (9). =>...
-
Seite 52: Loop Capture
21. Loop Capture Loop capture records video clips in the pre-set recording lengths of 1, 15, 25, 35 or 45 minutes. The recording starts anew after the pre-set time. The loop recording is continued permanently until the inser- ted memory card is full. When the memory card is full, the first video clips recorded are overwritten again in sequence. -
Seite 53: Setting Up The Resolution
22. Setting up the resolution • Press the "MENU" button (3) for approx. 4 seconds. • Use the buttons "Up" (5) or "Down" (4) to select the menu item Recording Settings • Push the button "Confirm" (9). • Select the buttons "Up" (5) or "Down" (4) in the mode "Resolution". •... -
Seite 54: Time And Date Display
24. Time and Date Display • Press the "MENU" button (3) for approx. 4 seconds. • Use the buttons "Up" (5) or "Down" (4) to select the menu item Recording Settings • Push the button "Confirm" (9). • Select the buttons "Up" (5) or "Down" (4) in the mode "Timestamp". •... -
Seite 55: Setting The Language
26. Setting the Language • Press the "MENU" button (3) for approx. 4 seconds. • Use the buttons "Up" (5) or "Down" (4) to select the menu item System Settings • Push the button "Confirm" (9). • Select the buttons "Up" (5) or "Down" (4) in the mode "Language". •... -
Seite 56: Setting The Time
28. Setting the Time • Press the "MENU" button (3) for approx. 4 seconds. • Use the buttons "Up" (5) or "Down" (4) to select the menu item System Settings • Push the button "Confirm" (9). • Select the buttons "Up" (5) or "Down" (4) in the mode "Time". •... -
Seite 57: Setting Light Frequency
30. Setting Light Frequency • Press the "MENU" button (3) for approx. 4 seconds. • Use the buttons "Up" (5) or "Down" (4) to select the menu item System Settings • Push the button "Confirm" (9). • Select the buttons "Up" (5) or "Down" (4) in the mode "Light frequency". •... -
Seite 58: Setting Switching Off Lcd
32. Setting Switching Off LCD • Press the "MENU" button (3) for approx. 4 seconds. • Use the buttons "Up" (5) or "Down" (4) to select the menu item System Settings • Push the button "Confirm" (9). • Select the buttons "Up" (5) or "Down" (4) in the mode "LCD off". •... -
Seite 59: Setting Formatting The Memory Card
34. Formatting the Memory Card • Press the "MENU" button (3) for approx. 4 seconds. • Use the buttons "Up" (5) or "Down" (4) to select the menu item System Settings • Push the button "Confirm" (9). • Select the buttons "Up" (5) or "Down" (4) in the mode "Format". •... -
Seite 60: Reset Settings
36. Reset Settings • Press the "MENU" button (3) for approx. 4 seconds. • Use the buttons "Up" (5) or "Down" (4) to select the menu item System Settings • Push the button "Confirm" (9). • Select the buttons "Up" (5) or "Down" (4) in the mode "Reset settings". •... -
Seite 61: Firmware Version
38. Firmware Version • Press the "MENU" button (3) for approx. 4 seconds. • Use the buttons "Up" (5) or "Down" (4) to select the menu item System Settings • Push the button "Confirm" (9). • Select the buttons "Up" (5) or "Down" (4) in the mode "Version". •... -
Seite 62: Technical Data
Weight:..........Approx. 127 gram Declaration of Conformity (DOC) We, Conrad Electronic, Klaus-Conrad-Straße 1, 92240 Hirschau, hereby declare that this product adheres to the fundamental requirements and the other relevant regulations of the directive 1999/5/EC. The compliance statement for this product is available at www.conrad.com. - Seite 64 © Copyright 2012 by Conrad Electronic SE. Legal notice These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor.
