Ersatzteilübersicht; Produktbeschreibung - mpk VisionStar M pro Einbau- Und Bedienungsanleitung

Pflegehinweise
Rahmenmontage Zum Reinigen kann der Innenrahmen mit den Plissees abgenom-
men werden. Verfahren Sie in umgekehrter Reihenfolge wie bei
der Montage. Lösen Sie die vier Schrauben von Hand mit einem
Schraubendreher.
Technische Informationen

Produktbeschreibung

- Rauchglas-Dachhaube wahlweise m./ o. Dauerlüftung
- Flache Haube mit Doppelverglasung
- Einseitig aufstellbar bis max. 70° Öffnungswinkel
- Innenrahmen mit Doppelplissee (Netz + Verdunklung)
- ECE R43 Zulassung für Wohnwagen, Reisemobile, etc.
(Detaillierte Informationen auf Anfrage.)
Technische Daten:
Dachausschnitt:
Dachdicke:
Eckradius:
Haubengröße:
Dauerlüftung:
Höhe ü. Dach:
Maß Innenrahmen:
Material Oberrahmen:
Material Hauben:
400 x 400 mm
25 - 60 mm
25 mm
490 x 470 mm
0 bis 150 cm²
80 mm
565 x 530 x 35 mm
Polypropylen
Polycarbonat
6

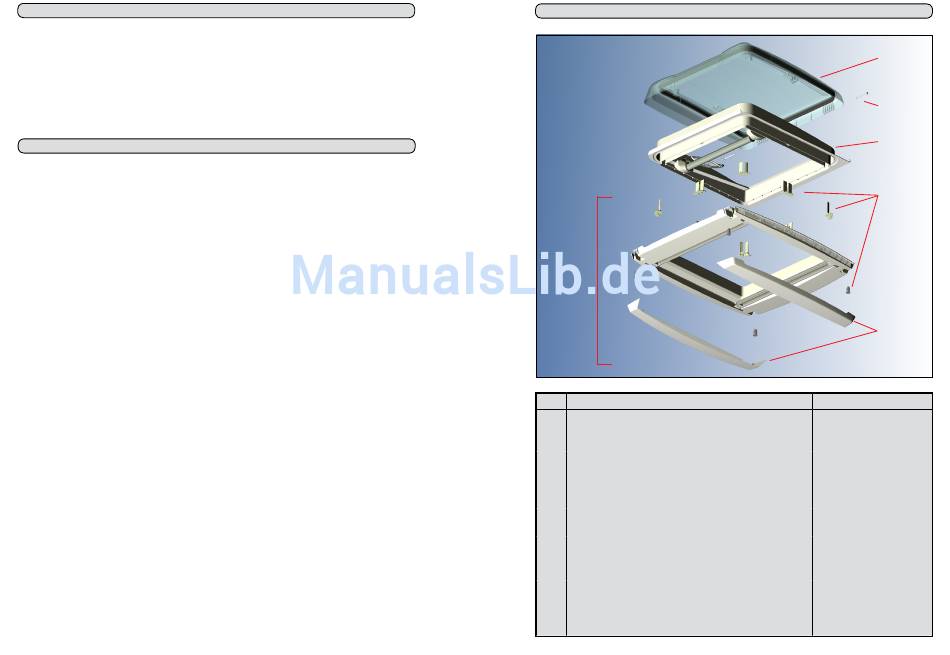

Ersatzteilübersicht
5
Nr. Ersatzteilbezeichnung
1 Ersatzhaube Rauchglas ohne Dauerlüftung
mit Dauerlüftung 75 cm²
mit Dauerlüftung 150 cm²
1a Dichtung außen, Länge 157 cm (ohne Lüftung)
1b Dichtung außen, Länge 90 cm (für Lüftung 75 cm²)
1c Dichtung außen, Länge 34 cm (für Lüftung 150 cm²)
1d Dichtung innen, selbstklebend (für Lüftung 75+150 cm²)
2 Splint-Set im Polybeutel
(2 x Scharniersplint/ 2 x Ausstellersplint
3 Oberrahmen mit Ausstellern montiert
4 Befestigungsteile-Set
(4 Eckwinkel, 4 Seitenwinkel, 4 KU-Schrauben)
5 Innenrahmen mit Plissees kpl.
Innenrahmen mit Plissees Nachrüst-Set
5a Seitliche Abdeckung einzeln
(2 St. pro Dachhaube benötigt)
1
2
3
4
5a
Artikelnummer
4803.52
4803.52-75
4803.52-150
4801.11
4801.11-75
4801.11-150
4801.11S
480.19
480.21W
4750.99D
4750.22PW
4750.22PW-K
4750.1W
