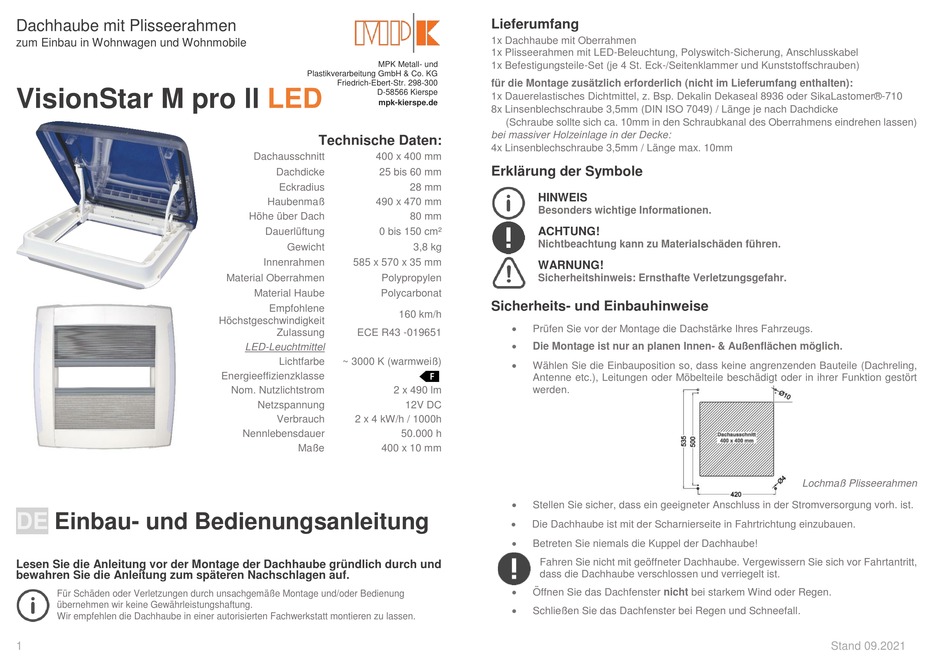

mpk VisionStar M pro ll LED Einbau- Und Bedienungsanleitung

Dachhaube mit Plisseerahmen
zum Einbau in Wohnwagen und Wohnmobile
VisionStar M pro ll
DE Einbau- und Bedienungsanleitung
Lesen Sie die Anleitung vor der Montage der Dachhaube gründlich durch und
bewahren Sie die Anleitung zum späteren Nachschlagen auf.
Für Schäden oder Verletzungen durch unsachgemäße Montage und/oder Bedienung
übernehmen wir keine Gewährleistungshaftung.
Wir empfehlen die Dachhaube in einer autorisierten Fachwerkstatt montieren zu lassen.
1
MPK Metall- und
Plastikverarbeitung GmbH & Co. KG
Friedrich-Ebert-Str. 298-300
LED
D-58566 Kierspe
mpk-kierspe.de
Technische Daten:
Dachausschnitt 400 x 400 mm
Dachdicke 25 bis 60 mm
Eckradius
Haubenmaß 490 x 470 mm
Höhe über Dach
Dauerlüftung 0 bis 150 cm²
Gewicht
Innenrahmen 585 x 570 x 35 mm
Material Oberrahmen Polypropylen
Material Haube Polycarbonat
Empfohlene
Höchstgeschwindigkeit
Zulassung ECE R43 -019651
LED-Leuchtmittel
Lichtfarbe ~ 3000 K (warmweiß)
Energieeffizienzklasse
Nom. Nutzlichtstrom 2 x 490 lm
Netzspannung
Verbrauch 2 x 4 kW/h / 1000h
Nennlebensdauer
Maße 400 x 10 mm
Lieferumfang
1x Dachhaube mit Oberrahmen
1x Plisseerahmen mit LED-Beleuchtung, Polyswitch-Sicherung, Anschlusskabel
1x Befestigungsteile-Set (je 4 St. Eck-/Seitenklammer und Kunststoffschrauben)
für die Montage zusätzlich erforderlich (nicht im Lieferumfang enthalten):
1x Dauerelastisches Dichtmittel, z. Bsp. Dekalin Dekaseal 8936 oder SikaLastomer®-710
8x Linsenblechschraube 3,5mm (DIN ISO 7049) / Länge je nach Dachdicke
(Schraube sollte sich ca. 10mm in den Schraubkanal des Oberrahmens eindrehen lassen)
bei massiver Holzeinlage in der Decke:
4x Linsenblechschraube 3,5mm / Länge max. 10mm
Erklärung der Symbole
28 mm
HINWEIS
Besonders wichtige Informationen.
80 mm
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen.
3,8 kg
WARNUNG!
Sicherheitshinweis: Ernsthafte Verletzungsgefahr.
Sicherheits- und Einbauhinweise
160 km/h

Prüfen Sie vor der Montage die Dachstärke Ihres Fahrzeugs.

Die Montage ist nur an planen Innen- & Außenflächen möglich.

Wählen Sie die Einbauposition so, dass keine angrenzenden Bauteile (Dachreling,
Antenne etc.), Leitungen oder Möbelteile beschädigt oder in ihrer Funktion gestört
werden.
12V DC
50.000 h

Stellen Sie sicher, dass ein geeigneter Anschluss in der Stromversorgung vorh. ist.

Die Dachhaube ist mit der Scharnierseite in Fahrtrichtung einzubauen.

Betreten Sie niemals die Kuppel der Dachhaube!
Fahren Sie nicht mit geöffneter Dachhaube. Vergewissern Sie sich vor Fahrtantritt,
dass die Dachhaube verschlossen und verriegelt ist.

Öffnen Sie das Dachfenster nicht bei starkem Wind oder Regen.

Schließen Sie das Dachfenster bei Regen und Schneefall.
Lochmaß Plisseerahmen
Stand 09.2021
