mpk VisionStar M pro Einbau- Und Bedienungsanleitung Seite 2

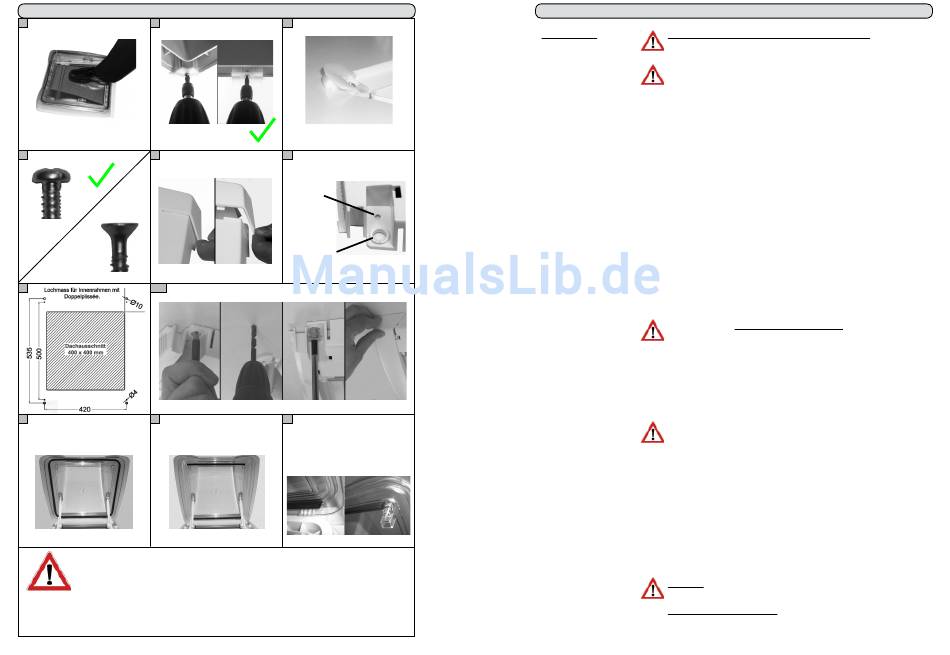

Abbildungen Montage
A
1 2
falsch
4
5
falsch
7 8/9
10 11
1. Ohne Dauerlüftung 2. Mit Dauerlüftung 150 cm²
(Dichtung außen, ringsum) (Dichtung vorne außen + hinten innen)
Alternativ auch 75 cm² möglich
Wir empfehlen, die Dachhaube in einer authorisierten Fachwerkstatt montieren
zu lassen.
Lesen Sie die Anleitung vor der Montage der Dachhaube gründlich durch.
Wir weisen darauf hin, daß wir für Schäden oder Verletzungen durch unsachgemäße Montage
und/ oder Bedienung keine Gewährleistungshaftung übernehmen.
Bei autretenden Fehlern bitte umgehend eine Fachwerkstatt aufsuchen.
3
falsch
6
Loch für
Schraube
Loch für
Kunststoffschraube
12
2. Mit Dauerlüftung 75/ 150 cm²
(Umrüstung durch Austausch Dichtung
A B
Vordere Dichtung, Hintere Dichtung
Äußerer Dichtkanal Innerer Dichtkanal
2
Montagehinweise
Warnhinweis! Betreten Sie niemals die Kuppel der Dachhaube!
(Abbildung 1)
Einbauposition Wählen Sie die Einbauposition so, daß keine angrenzenden Bau-
eile (Dachreling/ Antenne etc), verlegte Leitungen oder Möbelteile
im Inneren beschädigt oder in ihrer Funktion gestört werden.
Die Montage der Dachhaube ist nur an planen Innen- und
Außenflächen möglich.
Dachausschnitt 400x400 mm (siehe techn. Daten auf S. 6)
Dachdicken Bitte beachten Sie die unter lieferbare Ausführungen angegebenen
Dachdicken (siehe techn. Daten auf S. 6).
Einbaurichtung Dachhaube immer mit Scharnier in Fahrtrichtung vorne montieren
Schrauben Linsenblechschrauben 3,5 mm/ Kopf nach DIN ISO 7049
(DIN 7981)
- Oberrahmen: Wählen Sie die Schraubenlänge je nach Dachdicke so, daß sie
sich ca. 10 mm in den Schraubkanal des Oberrahmens eindrehen
lassen.
- Innenrahmen: Schraubenlänge für den Innenrahmen maximal 10 mm
Verwenden Sie keine Senkkopfschrauben, da diese den Dach-
haubenrahmen beschädigen könnten.
Dichtung Alle beigefügten Dichtungen dienen nur zur Abdichtung zwischen
Haube und Rahmen. Die Dichtschnur für die Abdichtung zwischen
Rahmen und Dach ist im Lieferumfang nicht enthalten. Bitte ver-
wenden Sie hierfür ausschließlich dauerelastische Dichtungen,
die für den Außeneinsatz geeignet sind.
Die verwendete Dichtung darf das Material des Oberrahmens
nicht angreifen. Fragen Sie den Dichtungslieferanten. Beachten
Sie die Verarbeitungshinweise des Dichtungsherstellers.
Montage Entfernen Sie den Innenrahmen. Bringen Sie das Dichtmaterial
im Dichtkanal des Oberrahmens auf und setzen Sie diesen von
oben in den Dachausschnitt (Scharnier in Fahrtrichtung vorne).
Verschrauben Sie die 8 mitgelieferten Befestigungswinkel von
innen an den Schraubdomen des Oberrahmens
d. h. die vier Eck-Winkel an den Eck-Schraubdomen, die vier
geraden Winkel an den mittleren Schraubdomen. (Schrauben
nicht im Lieferumfang)
Vorsicht: Ziehen Sie die Schrauben nicht zu fest an, sondern nur
soweit, bis die Winkel leicht zu kippen anfangen.
Max. Drehmoment 0,5 Nm
(Abbildung 4)
(Abbildung
(Abbildung
3
2),
3).
