INBETRIEBNAHME (Fortsetzung)
dieses Kabel entspricht den aktuellen Anforderung und den Anforderungen hinsichtlich der Spannung des
Geräts.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein internationales Steuerprotokoll, das von den meisten
Herstellern von Audio- und Beleuchtungsgeräten als eine Form der Kommunikation zwischen intelligenten
Scheinwerfern und der Steuerung benutz wird. Der DMX Controller sendet DMX Steuerungsdaten von dem
Controller zu dem Scheinwerfer. DMX Daten werden als serielle Daten von Scheinwerfer zu Scheinwerfer via
DATA „IN" und DATA „OUT" XLR Anschlüssen verschickt. Diese Anschlüsse befinden sich auf allen DMX
Scheinwerfern (auf den meisten Controllern befinden sich nur DATA „OUT" Anschlüsse).
DMX-512 Verlinkung: DMX ist ein Protokoll, dass es ermöglicht alle Typen und Modelle verschiedener
Hersteller zu verbinden und durch einen einzigen Controller zu steuern - sofern alle Scheinwerfer und der
Controller DMX konform sind. Um den korrekten DMX Datentransfer bei der Nutzung mehrerer DMX
Scheinwerfer sicherzustellen, versuchen Sie den kürzest möglichen Kabelweg zu nutzen. Die Reihenfolge, in
der die Scheinwerfer in der DMX Verkettung verbunden werden, hat keinen Einfluss auf die DMX Adressen.
Zum Beispiel: Wenn einem Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX Linie
positioniert werden, ob am Anfang, am Ende oder irgendwo in der Mitte.
am Ende oder irgendwo in der Mitte. Daher kann der erste Scheinwerfer, der durch den Controller gesteuert
wird, der letzte in der Verkettung der Scheinwerfer sein. Wenn ein Scheinwerfer die DMX Adresse 1 zugeteilt
bekommt, weiß die Steuerung wohin die für die Adresse 1 bestimmten DATEN zu verschicken sind,
unabhängig davon, wo sie in der DMX Verkettung positioniert ist.

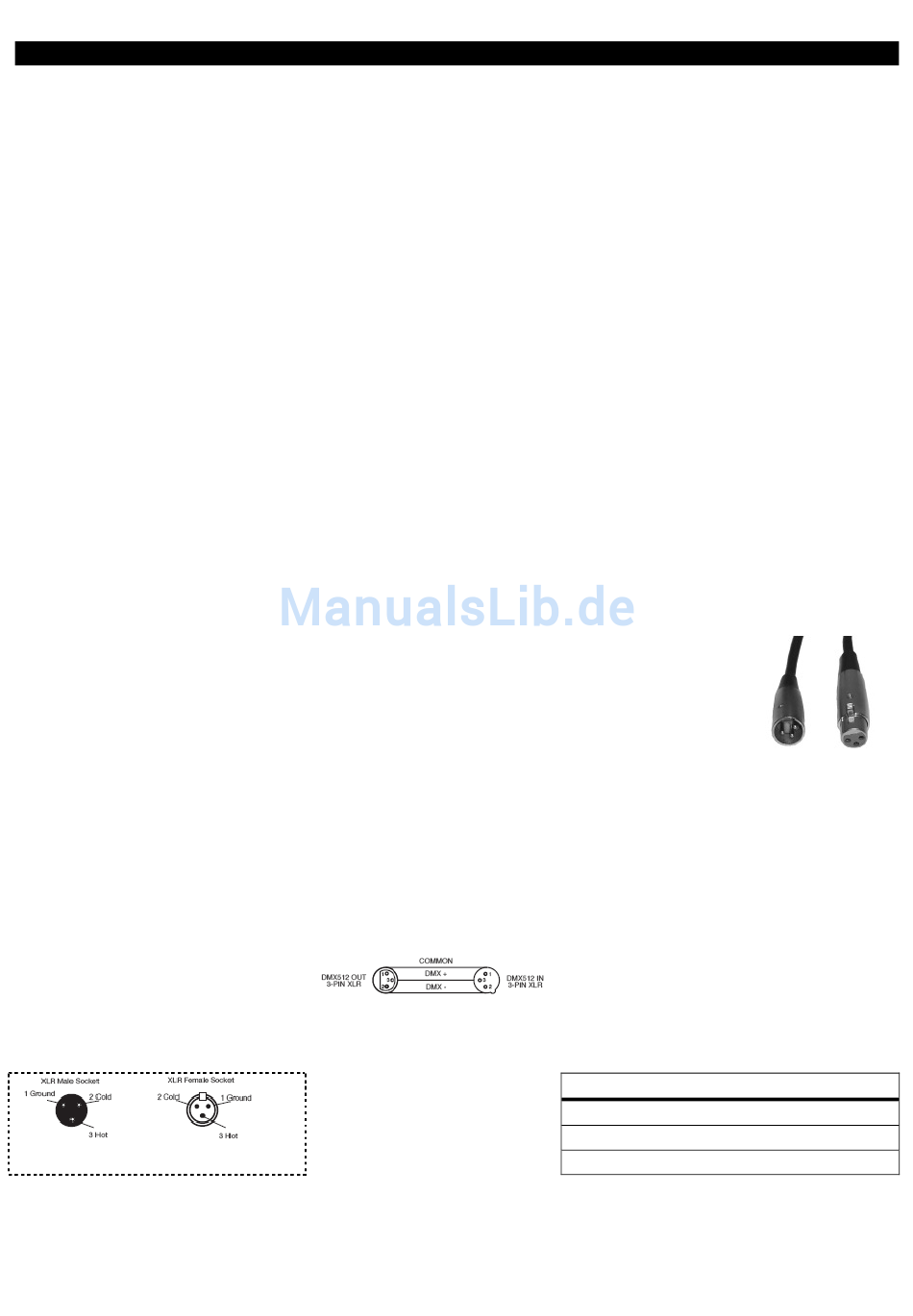

Datenkabel (DMX Kabel) Anforderungen (Für den DMX und Master/Slave Betrieb): Der Nucleus™ kann
mithilfe des DMX-512 Steuerprotokolls gesteuert werden. Der Nucleus™ ist ein Gerät mit
drei DMX Kanal Modi. Die DMX-Adresse wird elektronisch auf dem Paneel der Rückseite
des Geräts eingestellt. Ihre Anlage und Ihr DMX Controller benötigen zugelassene DMX-
512 Datenkabel mit 110Ohm für den Dateneingang und den Datenausgang (Abbildung 1).
Wir empfehlen Accu-Cable DMX Kabel. Vergewissern sie sich, wenn sie ihre eigenen
Kabel herstellen, dass sie
Kabel können in bereits fast allen Geschäften für Ton- und Lichttechnik gekauft werden).
Ihre Kabel sollten einen männlichen und einen weiblichen Cinch-Stecker an jeweils einen der beiden Enden
haben. Achten sie auch darauf, dass DMX Kabel eingeschleift sein müssen und sich nicht teilen dürfen.
Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel herstellen. Benutzen
Sie nicht die Erdungsöse des Cinch-Steckers. Sie dürfen weder die Abschirmleitung des Kabels mit der
Erdungsöse verbinden, noch dürfen Sie es zulassen, dass die Abschirmleitung das Cinch-Gehäuse berührt.
Das Erden des Schildes könnte zu einem Kurzschluss oder zu Fehlfunktionen führen.
A.D.J. Supply Europe B.V. – www.americandj.eu – Nucleus LED™ Bedienungsanleitung Seite 5
abgeschirmte 110-120 Ohm Standartkabel nutzen (Diese
Abbildung 3
Abbildung 2
XLR Pin Konfiguration
Pin1 - Erdung
Pin2 – Signalader (negativ)
Pin2 – Signalader (positiv)
Abbildung 1
