Knopf zum Feststellen des Zeigers bei Transport
2
Messbereichsschalter für den Betrieb als VOLTMETER
3
Schalter für Wechsel- (~) und Gleichspannung (=)
4
Eingänge für Gleichspannung (rot/schwarz) und Wechselspannung (grün)
5
Anschlüsse zur Messung geringer Spannungen und Stromstärken 100 mV und 1 mA
6
Schalter für den Betrieb als VOLTMETER / AMPEREMETER
7
mechanisches Werk, Einstellung des Nullpunkts auf der Rückseite
8
abnehmbare Skala
9
Gleitschiene zum Einsetzen des Skalenblatts
10
Eingänge zur Wechselstrom- (grün / schwarz) und Gleichstrommessung
(rot/schwarz)
2.
Inbetriebnahme
2.1. Einsatz als Voltmeter
Stellen Sie das Messgerät an der gewünschten Stelle auf. Drehen Sie, wenn nötig,
mit dem Knopf (7) den Zeiger auf Null.
Schalten Sie mit dem Schalter (2) auf = oder ~ um, je nachdem, ob Sie Gleich- oder
Wechselspannung messen wollen
Drehen den Schalter (2) auf den höchsten Wert.
Verbinden Sie das Voltmeter mit Ihrem Stromkreis
Wenn nötig, drehen Sie an (2), um den Messwert möglichst genau abzulesen.

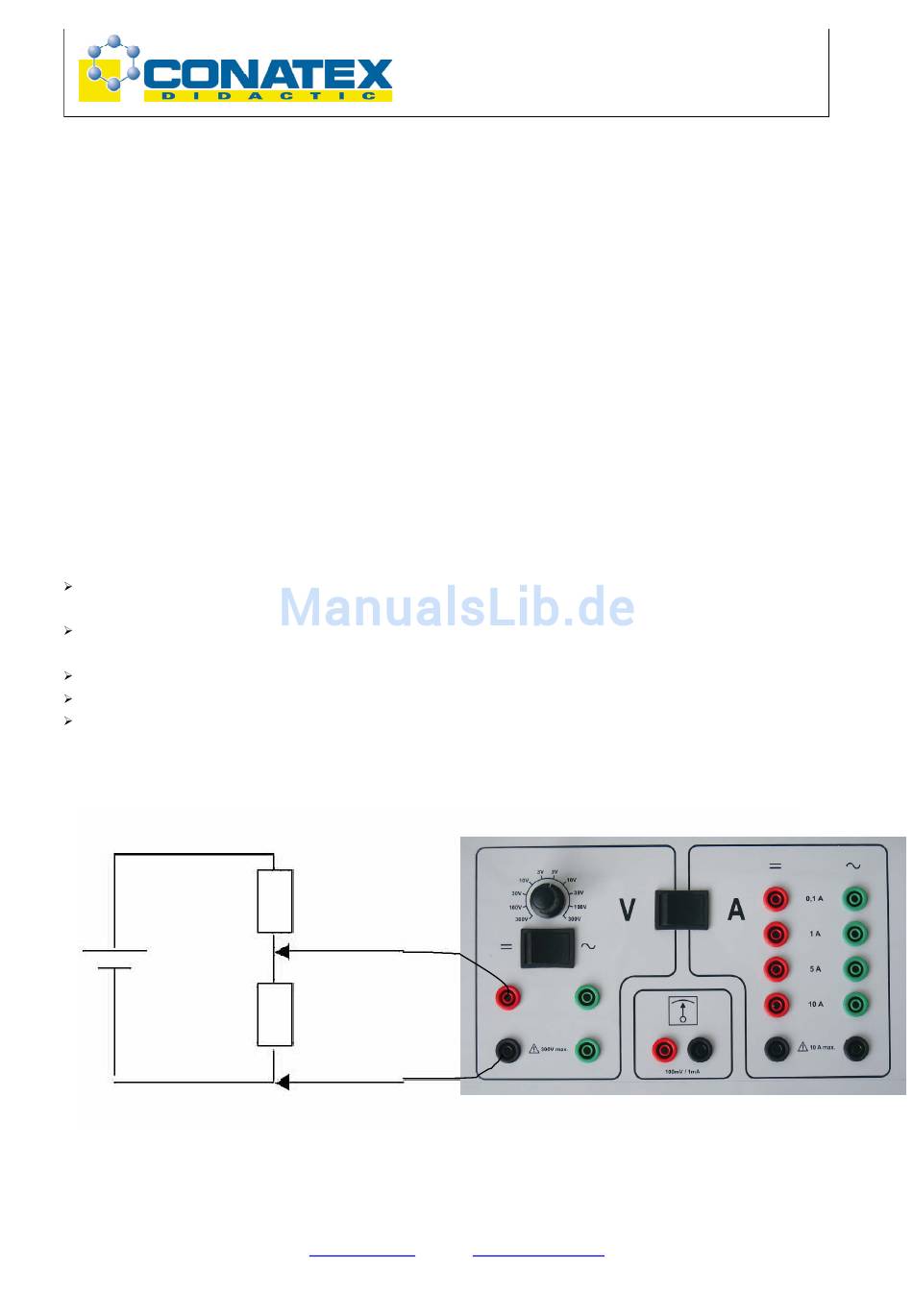

Beispiel für eine Schaltung:
