BAD_ M_02695 Kraftmesser mit Rundskala 5N
Kraftmesser mit Rundskala 5N
Best.- Nr. MD02695

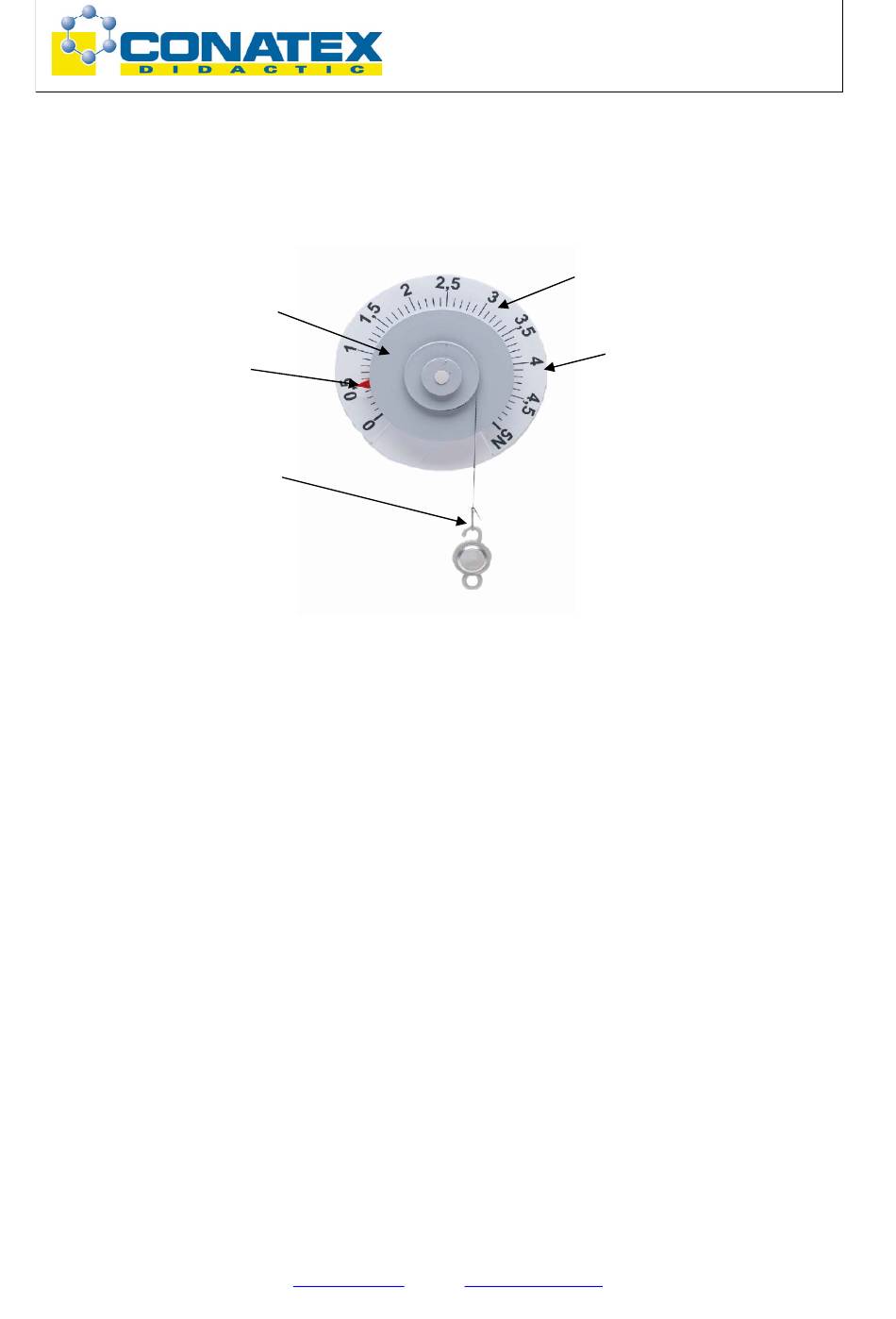

4
3
5
2
8
(2) Zeiger zum Ablesen der Messwerte
(3) Rolle mit 3 verschiedenen Kreisscheiben mit Führungsrille
(4) in der Nut liegender Stift als Anschlag (zum Sichern der Feder)
(5) gerändelte Sockelscheibe
(8) Haken, auf den die Kraft wirkt
Dieser Kraftmesser haftet mittels eines Magneten an einer Metalltafel.
Legen Sie den Faden um die Rolle (3), klemmen Sie ihn in die Kerbe auf der Kreisscheibe.
Die zu messende Kraft überträgt sich auf den Faden mittels eines Hakens (8). Sie
wirkt auf eine Spiralfeder, die sich in der kugelgelagerten Rolle (3) befindet. Diese
Rolle verfügt über 3 verschiedene rillenartige Führungen.
Die Markierung (7) zeigt die Messskala an, die der gewählten Kreisscheibe
entspricht.
Nullpunkteinstellung: der rote Zeiger steht gegenüber der Null. Diese Einstellung
wird in unserem Werk vorgenommen.
Sicherheit: in der Sockelscheibe befindet sich eine halbmondförmige Vertiefung. An
deren Enden schlägt der Stift an, der sich auf der Rückseite der Rolle befindet, und
verhindert so einen weiteren Ausschlag.
