Installation des Außengeräts
5.
Absaugen von luft und prüfen auf lecken von gas.
• Wenn die Rohrleitungsarbeiten abgeschlossen sind, müssen die Luft abgepumpt und die Leitungen auf Dich-
tigkeit geprüft werden.
WARNUNG
1) Geben Sie keine anderen Substanzen als das festgelegte Kühlmittel (R410A) in den Kühlkreislauf.
2) Sollte Kühlmittelgas austreten, durchlüften Sie den Raum so schnell und so gründlich wie möglich.
3) Kühlmittel wie R410A und andere sollten nie in die Umwelt abgelassen sondern immer gesammelt werden.
4) Verwenden Sie eine eigene Vakuumpumpe, ausschließlich für das R410A - Kühlmittel. Der Gebrauch derselben Vakuum-
pumpe für verschiedenartige Kühlmittel kann sowohl die Vakuumpumpe als auch das Gerät beschädigen.
• Wenn Sie zusätzliches Kühlmittel verwenden, so führen Sie Luftabsaugen aus den
Kühlmittelrohren und der Inneneinheit mit einer Vakuumpumpe durch, und geben Sie
dann zusätzliches Kühlmittel zu.
• Verwenden Sie einen Sechskantschlüssel (4mm) zum Betätigen der Ventilstange
des Absperrventils.
• Alle Verbindungen von Kühlmittelrohren sollten mit einem Drehmomentschlüssel auf das
festgelegte Drehmoment angezogen werden.

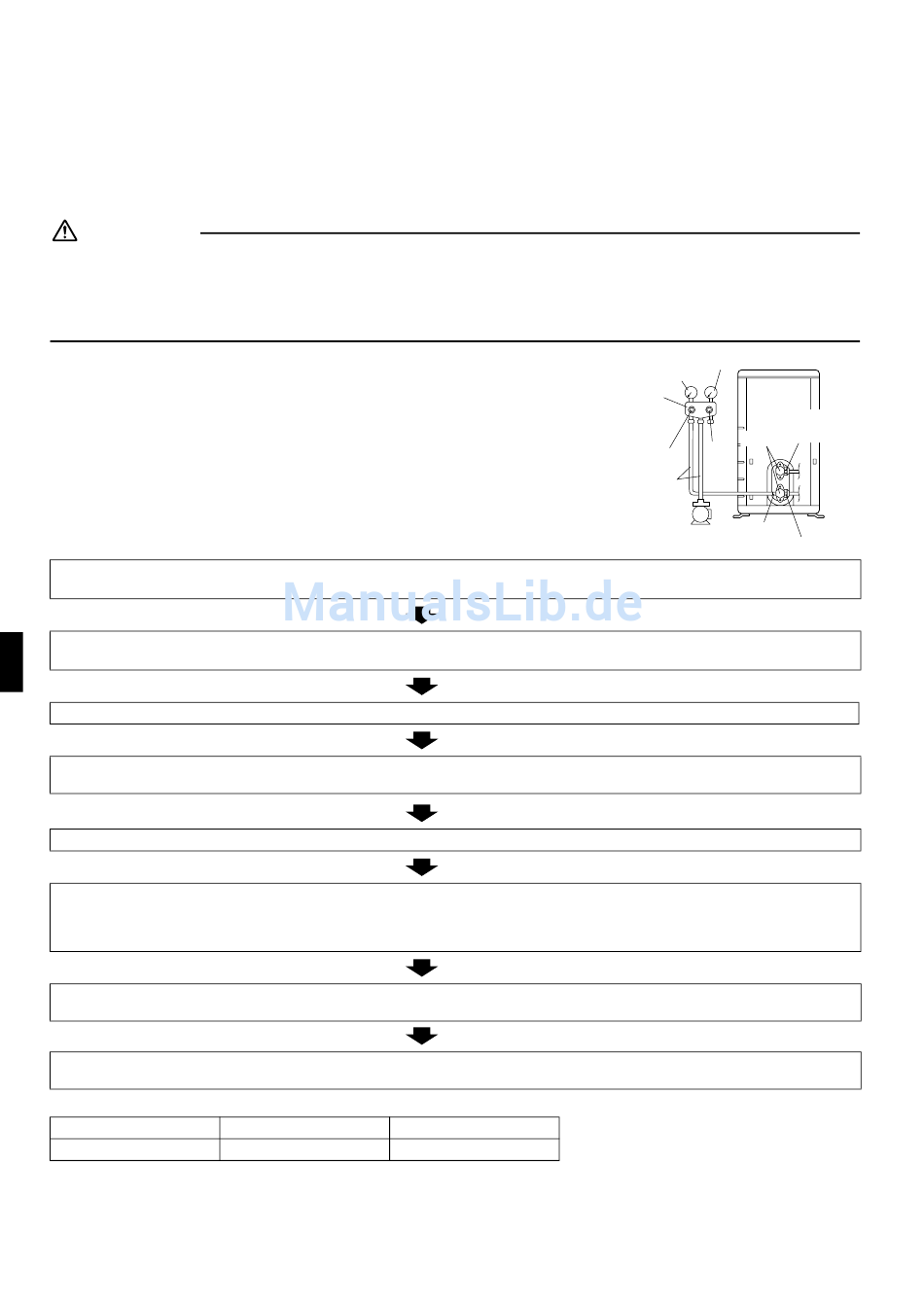

1) Vorstehenden Teil des Befüllschlauchs (angeschlossen am Mehrwegmanometer) an den Serviceanschluss des Gasabsper-
rventils anschließen.
2) Öffnen Sie das Niederdruckventil (Lo) des Druckverteilers völlig, und schließen Sie das Hochdruckventil (Hi) völlig.
(Das Hochdruckventil erfordert keine weitere Betätigung.)
3) Führen Sie Vakuumpumpen durch und stellen Sie sicher, daß das Verbundmanometer –0,1MPa (–76cmHg) anzeigt. *1.
4) Schließen Sie das Niederdruckventil (Lo) des Druckverteilers und stellen Sie die Vakuumpumpe ab.
(Halten Sie diesen Zustand einige Minuten, um sicherzustellen , daß der Zeiger des Verbundmanometers nicht zurückschwingt.) *2.
5) Entfernen Sie die Abdeckungen vom Flüssigkeitsabsperrventil und vom Gasabsperrventil.
6) Drehen Sie die Ventilstange des Flüssigkeitsabsperrventils mit einem Sechskantsteckschlüssel um 90 Grad gegen den Uhrzeigersinn, um das Ventil zu öffnen.
Schließen Sie das Ventil nach 5 Sekunden und überprüfen Sie auf Lecken von Gas.
Verwenden Sie Seifenwasser, um auf Gaslecken von den Rohraufweitungen an Innen- und Außeneinheit und von den Ventil-
stangen zu überprüfen. Wischen Sie nach Beendigung der Überprüfung das Seifenwasser völlig ab.
7) Trennen Sie den Beschickungsschlauch vom Wartungsanschluß des Gasabsperrventils ab, und öffnen Sie dann die Flüssigkeits- und Gasabsperrventile völlig.
(Versuchen Sie nicht, die Ventilstangen über den Anschlag hinaus zu drehen.)
8) Ziehen Sie die Ventildeckel und die Wartungsanschlußkappen für die Flüssigkeits- und Gasabsperrventile mit einem Drehmo-
mentschlüssel auf das festgelegte Drehmoment an.
*1. Rohrlänge und Vakuumpumpen-Laufzeit.
Rohrlänge
Laufzeit
*2. Wenn der Zeiger des Verbundmanometers zurückschwingt, kann das Kühlmittel Wasser enthalten oder eine Rohrverbindung kann locker sein.
Überprüfen Sie alle Rohrverbindungen und ziehen Sie die Muttern wie erforderlich nach. Wiederholen Sie dann die Schritte 2) bis 4).
6
Bis zu 15m Mehr als 15m
Mindestens 10 min Mindestens 15 min
Manometer
Verbundmanometer
Druckverteiler
Ventildeckel
Hochd-
Niederdruckventil
ruckventil
Beschickungs-
schläuche
Vakuumpumpe Wartungsanschluß
Gas-absperrventil
■Deutsch
Flüssig-
keitsabs-
perrventil
