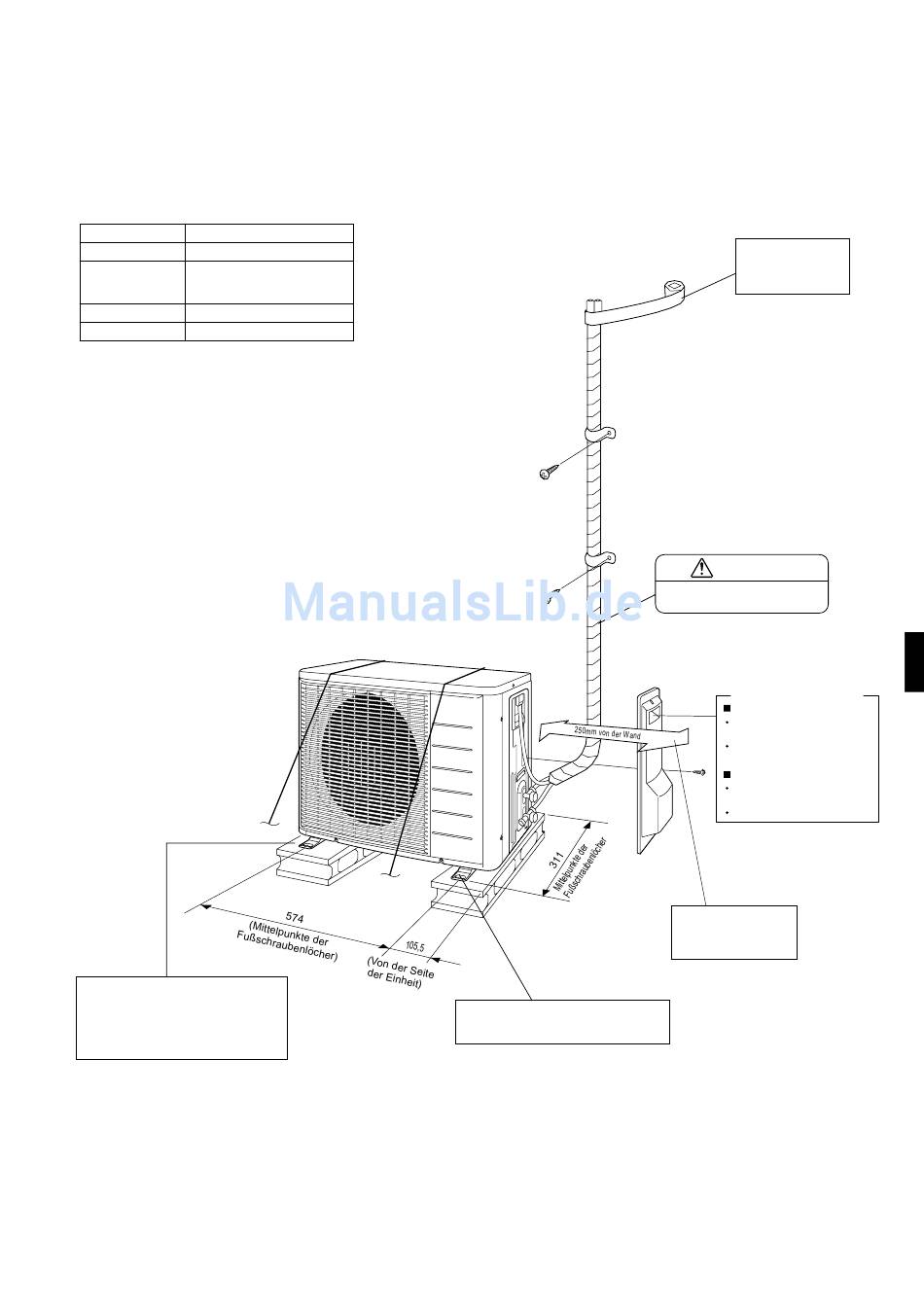

Installationszeichnungen für das
Außengerät
Maximal zulässige Länge
Maximal zulässige Höhe
Für eine Kühlmittelrohrlänge
*
über 10m erforderliches
zusätzliches Kühlmittel
Gasrohr
Außendurchmesser 9,5mm
Flüssigkeitsrohr
Außendurchmesser 6,4mm
*
Achten Sie darauf, die angemessene Menge zusätzliches
Kühlmittel zuzugeben. Wenn dies nicht erfolgt, kann die
Leistung verringert sein.
An Orten mit schlechter Entwässerung
die Außeneinheit auf Blöcke setzen.
Die Fußhöhe so ausrichten, daß die
Einheit waagerecht steht, da es sonst zu
Lecken von Wasser oder
Wasseransammlung kommen kann.
■Deutsch
20m
15m
20g/m
Einheit: mm
Wenn die Gefahr besteht, daß die Einheit
umkippt oder herunterfällt, mit
Fußschrauben oder Draht sichern.
Die Wärmeisolierung
von unten nach oben
mit Verkleidungsband
umwickeln.
ACHTUNG
**Stellen Sie die Rohrleitungslänge
auf 1,5 bis 20m ein.
Absperrventilabdeckung
Abnehmen der Absperrventilabdeckung.
Die Schraube von der
Absperrventilabdeckung entfernen.
Schieben Sie den Deckel zum
Abnehmen nach unten.
Anbringen der Absperrventilabdeckung.
Das Oberteil der Absperrventilabdeckung
zur Installation in das Außengerät einführen.
Ziehen Sie die Schraube an.
Platz für Verrohrung
und Wartung der
elektrischen
Verdrahtung lassen.
3
