3.5
Gasanschluss
Als erstes ist der GSW+ darauf zu kontrollieren, das das Gerät auf der vor Ort anliegenden Gasart,
Eingestellt ist. Die entsprechenden Daten nden Sie auf dem Typenschild, diese bendet sich auf der
Innenseite der Türe. Die Gaszufuhr muß den gesetzlichen Bestimmungen entsprechend ausgeführt werden.
Der Durchmesser der Leitung muss genau bestimmt werden. Wichtige Faktoren hierfür sind u.a.: Der
Gasuss, die Länge und die Verlegeart der Leitung. Der maximale zugelassene Leitungsverlust darf nicht
größer sein als 5% des nominalen Versorgungsdrucks. Zur Inbetriebnahme muss die Leitung, konform
der geltenden Vorschriften, abgedrückt und gereinigt werden. Der maximale zugelassene Druck auf das
Gasmagnetventil ist 60 mbar.
ACHTUNG: Vor dem önen des Gaskugelhahns müssen Sie erst die Dichtungen bis zum Gasmagnetventil
kontrollieren!
1

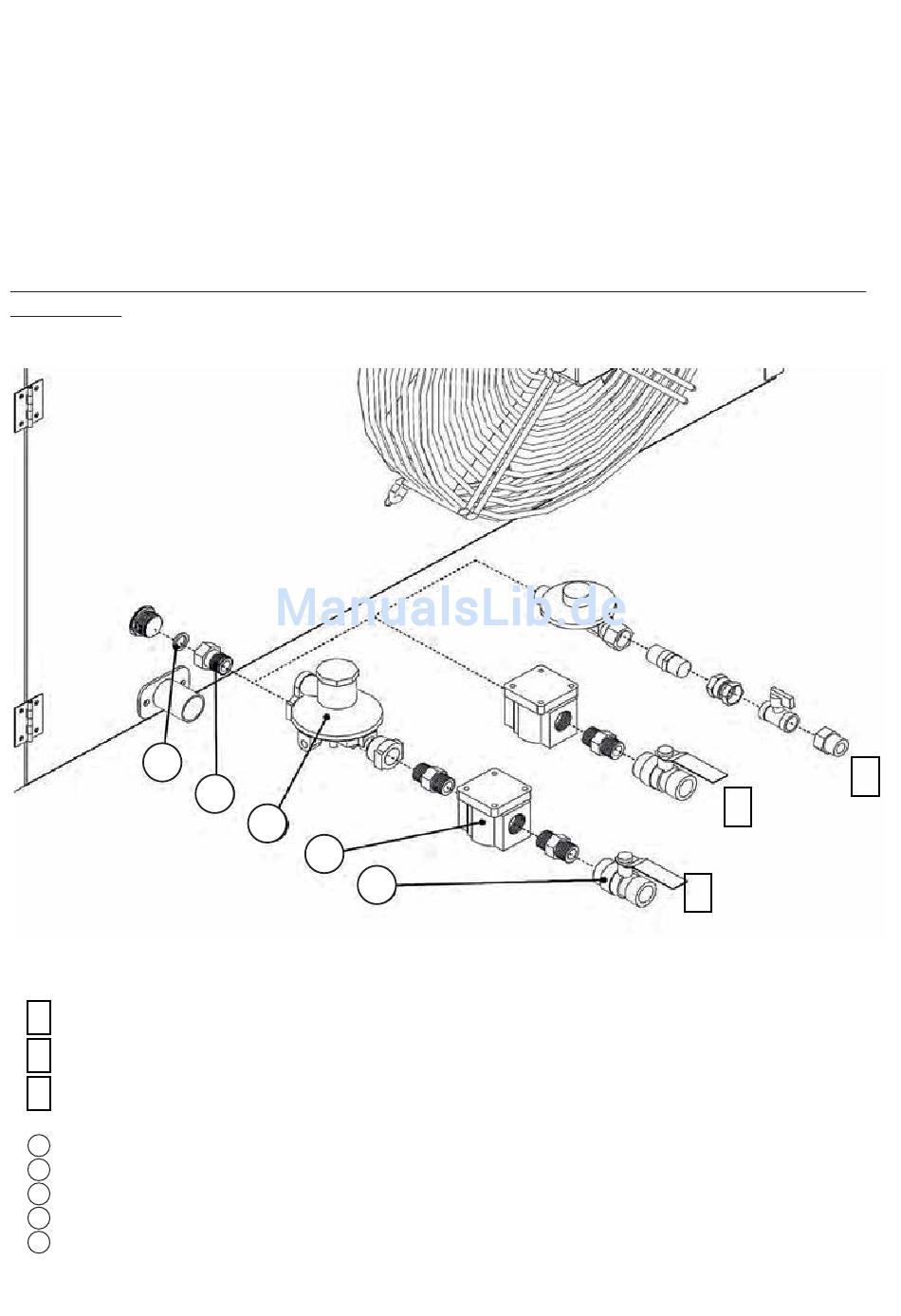

Gasanschluss:
Erdgas - Anschlussdruck höher 50 mbar;
A
Erdgas - Anschlussdruck niedriger 50 mbar;
B
Flüssiggas.
C
Dichtung (wird mitgeliefert);
1
Anschlussmuffe mit Überwurf (wird mitgeliefert);
2
Gasdruckregler (bauseits);
3
Filter (bauseits);
4
Gaskugelhahn (optional oder bauseits).
5
2
3
4
5
C
B
A
