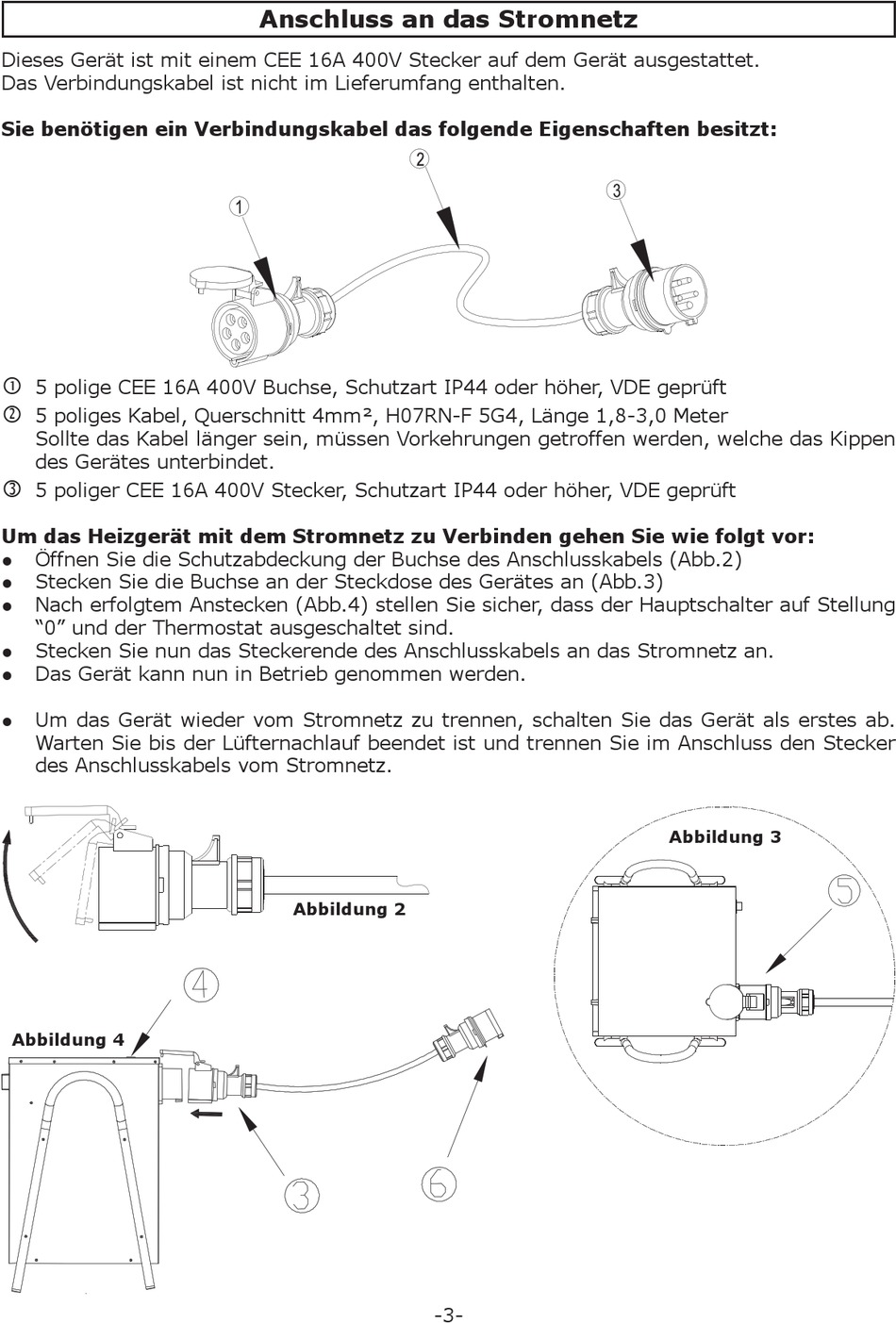

Dieses Gerät ist mit einem CEE 16A 400V Stecker auf dem Gerät ausgestattet.
Das Verbindungskabel ist nicht im Lieferumfang enthalten.
Sie benötigen ein Verbindungskabel das folgende Eigenschaften besitzt:
5 polige CEE 16A 400V Buchse, Schutzart IP44 oder höher, VDE geprüft
5 poliges Kabel, Querschnitt 4mm², H07RN-F 5G4, Länge 1,8-3,0 Meter
Sollte das Kabel länger sein, müssen Vorkehrungen getroffen werden, welche das Kippen
des Gerätes unterbindet.
5 poliger CEE 16A 400V Stecker, Schutzart IP44 oder höher, VDE geprüft
Um das Heizgerät mit dem Stromnetz zu Verbinden gehen Sie wie folgt vor:
● Öffnen Sie die Schutzabdeckung der Buchse des Anschlusskabels (Abb.2)
● Stecken Sie die Buchse an der Steckdose des Gerätes an (Abb.3)
● Nach erfolgtem Anstecken (Abb.4) stellen Sie sicher, dass der Hauptschalter auf Stellung
"0" und der Thermostat ausgeschaltet sind.
● Stecken Sie nun das Steckerende des Anschlusskabels an das Stromnetz an.
● Das Gerät kann nun in Betrieb genommen werden.
● Um das Gerät wieder vom Stromnetz zu trennen, schalten Sie das Gerät als erstes ab.
Warten Sie bis der Lüfternachlauf beendet ist und trennen Sie im Anschluss den Stecker
des Anschlusskabels vom Stromnetz.
Abbildung 4
Anschluss an das Stromnetz
Abbildung 2
-3-
Abbildung 3
