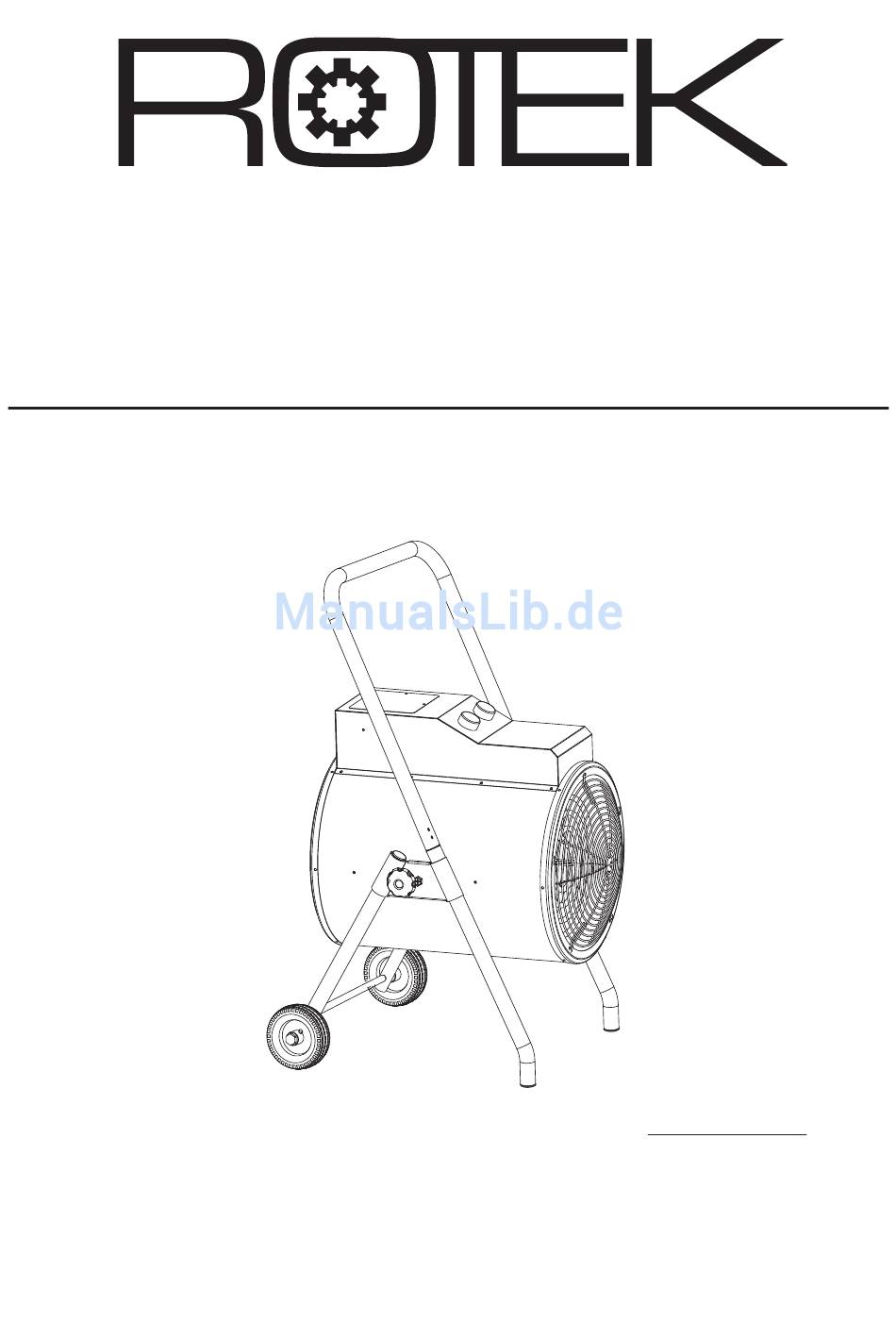

Elektrischer Rundheizlüfter
Benutzer- und Wartungshandbuch
HEATER061
HFR-22-400-MD
22 kW Heizleistung / 400 V
mit Delayfunktion
DE C1109 Stand Juli 2011
Modell:
Heizleistung:
Versorgung:
Netzkabel:
Stromaufnahme: max. 32 A
Abmessungen:
Gewicht:
HFR-22-400-MD
max. 22 kW
400 V / 50 Hz
3m, CEE400/32A
637 x 585 x 571 mm
28,2 kg
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rotek HEATER061
Inhaltszusammenfassung für Rotek HEATER061
- Seite 1 Delayfunktion Benutzer- und Wartungshandbuch DE C1109 Stand Juli 2011 Modell: HFR-22-400-MD Heizleistung: max. 22 kW Versorgung: 400 V / 50 Hz Netzkabel: 3m, CEE400/32A Stromaufnahme: max. 32 A HEATER061 Abmessungen: 637 x 585 x 571 mm Gewicht: 28,2 kg...
-
Seite 2: Sicherheitshinweis
Vorwort Sehr geehrter Kunde, bitte nehmen Sie sich die Zeit dieses Handbuch vollständig und aufmerksam durchzulesen. Es ist wichtig, dass Sie sich vor der Inbetriebnahme mit den Bedienungselementen sowie mit dem sicheren Umgang Ihres Gerätes vertraut machen. Dieses Handbuch sollte immer in der Nähe des Gerätes aufbewahrt werden, um im Zwei- felsfall als Nachschlagewerk zu dienen und sollte gegebenenfalls auch etwaigen Nachbesit- zern ausgehändigt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Risiken durch Strom 1.2. Ausrüstung 1.3. Risiken durch sich bewegende Teile 1.4. Risiken durch hohe Temperaturen 1.5. Bestimmungsgemäße Verwendung 1.6. Wartung 2. Spezifikation 2.1. Technische Daten 3. Montage 4. Verwendung 4.1. Bedienelemente 4.2. Anschluss an das Stromnetz 4.3. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Die Anweisungen in diesem Handbuch müssen ggf. durch die jeweils gültigen ge- setzlichen Vorschriften und technische Normen ergänzt werden. Sie ersetzen keine Normen oder zusätzliche (auch nicht gesetzliche) Vorschriften, die aus Sicherheits- gründen erlassen wurden. 1.1. Risiken durch Strom Heizlüfter haben gefährliche (spannungsführende und rotierende) Teile. -
Seite 5: Risiken Durch Hohe Temperaturen
1.4. Risiken durch hohe Temperaturen • Decken Sie den Heizlüfter im Betrieb niemals ab! • Blockieren Sie im Betrieb niemals den Luftstrom! Das Gerät darf nicht an Orten ver- wendet werden, an denen Dinge (z.B. ein Vorhang) den Lufteinlass verschließen könnten. -
Seite 6: Spezifikation
2. Spezifikation Dieser Heizlüfter bietet große Heizleistung bei kleinem Bauvolumen. Er kann zur Bautrock- nung sowie für allgemeine Heiz-Aufgaben in Gewerbe und Industrie eingesetzt werden. Der Luftauslass lässt sich stufenlos zwischen 0 und 20° neigen. Eine integrierte Schutzabschla- tung verhindert, daß der Heizlüfter bei einem Neigungswinkel >80° in Betrieb genommen werden kann. -
Seite 7: Montage
3. Montage (A1) Linker Rohrrahmen für Fahrgestell (A2) Achse (A3) Linkes Rad (A4) Karosseriescheibe Ø (A5) Sicherungsring Ø A4 A5 (A6) Mutter M8 (A7) Abdeckkappe Montieren Sie das Rad gemäß Abbildung auf der Achse. Ach- ten Sie auf die Reihenfolge Rad - Karosseriescheibe - Siche- rungsring - Mutter. -
Seite 8: Verwendung
4. Verwendung 4.1. Bedienelemente Hauptschalter Fixierschraube Lüftermotor Thermostat Lufteinlass Handgriff Luftauslass Netzstecker AUS/OFF NUR LÜFTER ZIELTEMPERATUR EINSTELLEN 11kW HEIZEN (THERMOSTAT) 22kW HEIZEN... -
Seite 9: Anschluss An Das Stromnetz
4.2. Anschluss an das Stromnetz • Stellen Sie sicher, dass sich der Hauptschalter auf Stellung “0” (=AUS/OFF) und der Thermostat auf Stellung „MIN“ befindet. • Stecken Sie das Netzkabel an eine passende CEE400V/32A Buchse. • Beachten Sie vor allem die Sicherheitshinweise: 1.1. Risiken durch Strom. 4.3. -
Seite 10: Neigungswinkel Des Luftauslasses Verstellen
4.6. Neigungswinkel des Luftauslasses verstellen 0-20° Der Neigungswinkel des Heizlüfters kann zwischen 0 und 20° stufenlos verstellt werden. Gehen Sie wie folgt vor: • Lösen Sie die Fixierschraube (4) beidseitig. • Verändern Sie den Neigungswinkel nach Ihren Bedüfnissen. • Fixieren Sie beide Schrauben (4) wieder beidseitig. Die maximal erlaubte Neigung ist 20°!. -
Seite 12: Wartung Und Fehlersuche
5. Wartung und Fehlersuche Dieses Gerät ist annähernd wartungsfrei. Reinigen Sie das Gerät regelmäßig wie unten beschrieben. Sollte ein Defekt auftreten, wenden Sie sich bitte an ihren Händler. Versuchen Sie keinesfalls das Gerät selbst zu reparieren. 5.1. Vorsichtsmaßnahmen Vor jeder Reinigungsarbeit am Gerät, sind folgende Anweisungen immer zu befolgen: •... -
Seite 13: Mögliche Fehler Und Lösungen
5.4. Mögliche Fehler und Lösungen Fehler Grund Lösung Der Netzstecker ist lose Gerät hat keine Funktion, Netzstecker ziehen und oder hat schlechten obwohl der Netzstecker, erneut einstecken Kontakt Thermostat und Hauptschalter bereits Versorgungsspannung Sicherung / LSS kontrolliert wurde nicht vorhanden kontrollieren Die Eingangsspannung ist Netzspannung... -
Seite 14: Sonstiges
6. Sonstiges 6.1. Garantiebedingungen Die Garantiedauer dieses Gerätes beträgt 12 Monate ab dem Lieferdatum. Sollte dieses Gerät professionell, häufig und dauernd in Gebrauch stehen, obwohl die oben angegebene Frist von 12 Monaten noch nicht abgelaufen ist, verfällt die Garantie automatisch bei Über- schreitung von 1.000 Betriebsstunden. -
Seite 15: Konformitätserklärung - Declaration Of Confirmity
6.3. Konformitätserklärung - Declaration of confirmity Rotek Handels GmbH Hiermit erklären wir, Handelsstrasse 4 We herewith declare, 2201 Hagenbrunn Austria/Österreich Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlä- gigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG- Richtlinien entspricht. - Seite 16 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2011...
