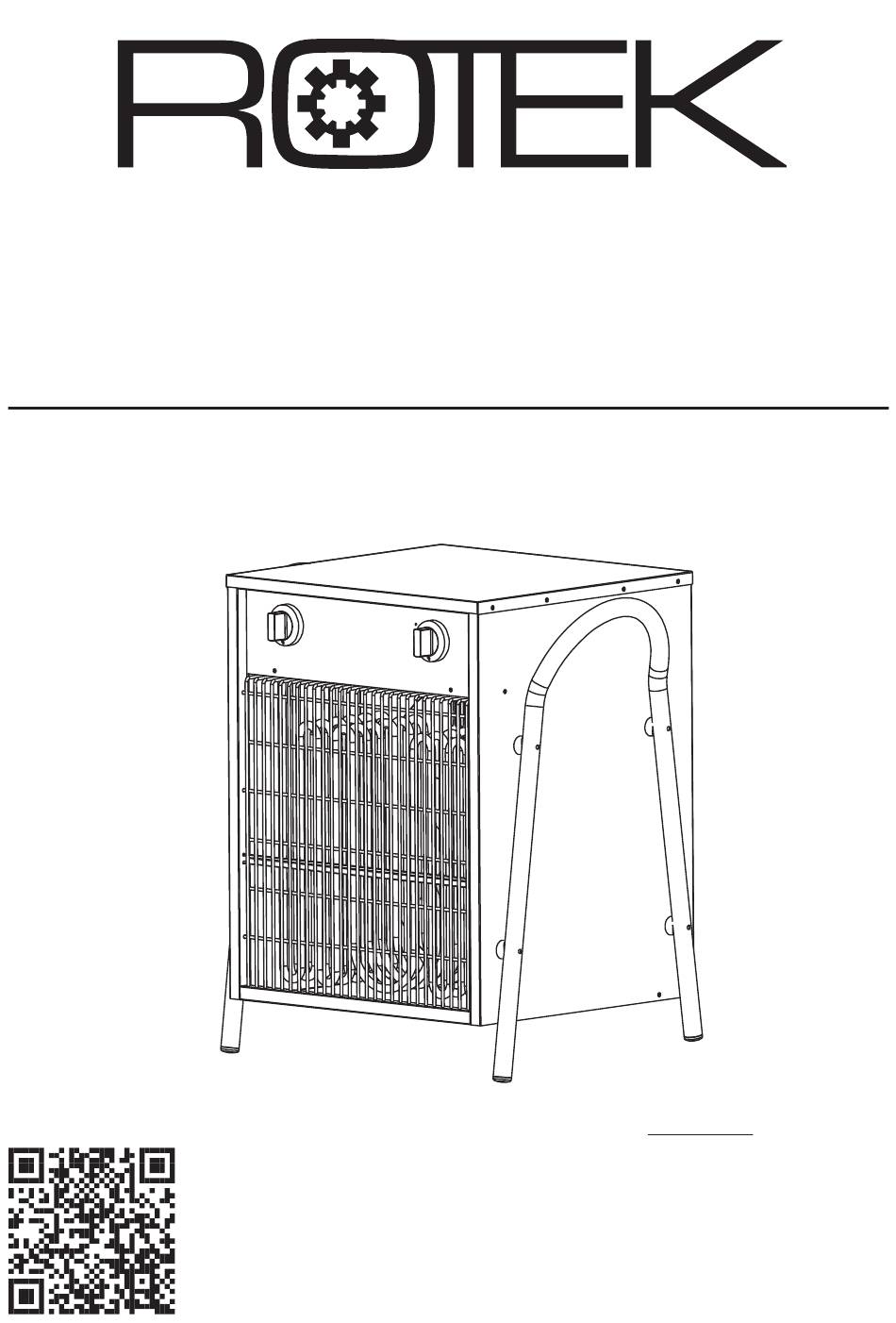

Elektrischer Heizlüfter
Benutzer- und Wartungshandbuch
Rotek Art.Nr.:
HEATER075
Weblink zu Onlinedokumentationen:
HF-22-400-BG
22 kW Heizleistung / 400 V
DE B1708 Stand 11-2012
Modell:
Heizleistung:
Versorgung:
Anschluss:
Stromaufnahme: ≤ 33 A (LS-C32)
Abmessungen:
Gewicht:
HF-22-400
max. 22 kW
400 V / 50 Hz
CEE400/63A
425 x 435 x 600 mm
20,5 kg
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rotek HF-22-400-BG
Inhaltszusammenfassung für Rotek HF-22-400-BG
- Seite 1 Elektrischer Heizlüfter HF-22-400-BG 22 kW Heizleistung / 400 V Benutzer- und Wartungshandbuch DE B1708 Stand 11-2012 Rotek Art.Nr.: HEATER075 Weblink zu Onlinedokumentationen: Modell: HF-22-400 Heizleistung: max. 22 kW Versorgung: 400 V / 50 Hz Anschluss: CEE400/63A Stromaufnahme: ≤ 33 A (LS-C32) Abmessungen: 425 x 435 x 600 mm...
-
Seite 2: Sicherheitshinweis
Vorwort Sehr geehrter Kunde, bitte nehmen Sie sich die Zeit dieses Handbuch vollständig und aufmerksam durchzulesen. Es ist wichtig, dass Sie sich vor der Inbetriebnahme mit den Bedienungselementen sowie mit dem sicheren Umgang Ihres Gerätes vertraut machen. Dieses Handbuch sollte immer in der Nähe des Gerätes aufbewahrt werden, um im Zwei- felsfall als Nachschlagewerk zu dienen und sollte gegebenenfalls auch etwaigen Nachbesit- zern ausgehändigt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Risiken durch Strom 1.2. Ausrüstung 1.3. Risiken durch sich bewegende Teile 1.4. Risiken durch hohe Temperaturen 1.5. Bestimmungsgemäße Verwendung 1.6. Wartung 2. Spezifikation 2.1. Technische Daten 3. Verwendung 3.1. Anschluss an das Stromnetz 3.2. Bedienelemente 3.3. Inbetriebnahme 3.4. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Die Anweisungen in diesem Handbuch müssen ggf. durch die jeweils gültigen ge- setzlichen Vorschriften und technische Normen ergänzt werden. Sie ersetzen keine Normen oder zusätzliche (auch nicht gesetzliche) Vorschriften, die aus Sicherheits- gründen erlassen wurden. 1.1. Risiken durch Strom Heizlüfter haben gefährliche (spannungsführende und rotierende) Teile. Daher kann es bei Nichtbeachtung, der in diesem Handbuch angeführten Anweisungen, zu schweren Personen- oder Sachschäden kommen. -
Seite 5: Risiken Durch Hohe Temperaturen
1.4. Risiken durch hohe Temperaturen • Decken Sie den Heizlüfter im Betrieb niemals ab! • Blockieren Sie im Betrieb niemals den Luftstrom! Das Gerät darf nicht an Orten ver- wendet werden, an denen Dinge (z.B. ein Vorhang) den Lufteinlass verschließen könnten. • Verwenden Sie das Gerät nur an Orten mit guter Luftzirkulation. • Während des Betriebs wird das Gerät heiß! Daher im Betrieb und bis zu 10 Minuten nach Abschaltung nur die Drehschalter berühren. -
Seite 6: Spezifikation
2. Spezifikation Dieser Heizlüfter bietet große Heizleistung bei kleinem Bauvolumen. Er kann zur Bautrock- nung sowie für allgemeine Heiz-Aufgaben in Gewerbe und Industrie eingesetzt werden. Das zwischen 0 und 40 °C stufenlos einstellbare Thermostat schaltet die Heizstäbe nach Erreichen der eingestellten Zieltemperatur automatisch ab. Der Lüfter bleibt auch nach Erreichen der Zieltemperatur eingeschaltet um eine gleichmäßige Temperaturverteilung im Raum zu gewährleisten. -
Seite 7: Bedienelemente
• Stellen Sie sicher, dass sich der Hauptschalter auf Stellung “0” und der Thermostat auf Stellung „MIN“ befindet. • Stecken Sie das Verbindungskabel an der Gerätesteckdose an. • Stecken Sie das andere Ende des Kabels an ein geeignetes Stromnetz an. ACHTUNG - das Gerät ist mit einem 3-phasigen Lüftermotor ausgestattet. Sollte die Phasenfolge der Netzversorgung falsch sein, dreht der Lüftermotor in die falsche Richtung - diese Betriebsart ist verboten! Setzen Sie einen Phasenwender ein oder lassen Sie die Phasenfolge der Netzversorgung von einer Fachfirma korrigieren. -
Seite 8: Inbetriebnahme
3.3. Inbetriebnahme Kontrollieren Sie vor jeder Inbetriebnahme die korrekte Aufstellung des Heizlüfters. Das Gerät darf nur unter der Berücksichtigung aller Sicherheitshinweise verwendet werden! ACHTUNG - das Gerät ist mit einem 3-phasigen Lüftermotor ausgestattet. Sollte die Phasenfolge der Netzversorgung falsch sein, dreht der Lüftermotor in die falsche Richtung - diese Betriebsart ist verboten! Setzen Sie einen Phasenwender ein oder lassen Sie die Phasenfolge der Netzversorgung von einer Fachfirma korrigieren. -
Seite 9: Wartung Und Fehlersuche
4. Wartung und Fehlersuche Dieses Gerät ist annähernd wartungsfrei. Reinigen Sie das Gerät regelmäßig wie unten beschrieben. Sollte ein Defekt auftreten, wenden Sie sich bitte an ihren Händler. Versuchen Sie keinesfalls das Gerät selbst zu reparieren. 4.1. Vorsichtsmaßnahmen Vor jeder Reinigungsarbeit am Gerät, sind folgende Anweisungen immer zu befolgen: •... -
Seite 10: Mögliche Fehler Und Lösungen
4.4. Mögliche Fehler und Lösungen Fehler Grund Lösung Der Netzstecker ist lose Gerät hat keine Funktion, Netzstecker ziehen und oder hat schlechten obwohl der Netzstecker, erneut einstecken Kontakt Thermostat und Hauptschalter bereits Versorgungsspannung Sicherung / LSS kontrolliert wurde nicht vorhanden kontrollieren Die Eingangsspannung ist Netzspannung zu hoch oder zu gering kontrollieren... -
Seite 11: Entsorgung Nach Der Benutzungszeit
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungs- stelle. 5.3. Konformitätserklärung Wir, die Rotek Handels GmbH, Handelsstrasse 4, 2201 Hagenbrunn, Österreich erklären hiermit, dass dieser Heizlüfter in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Anforderungen entspricht, welche in folgenden EG Richtlinien und deren Änderungen festgelegt sind:... - Seite 12 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2012...
