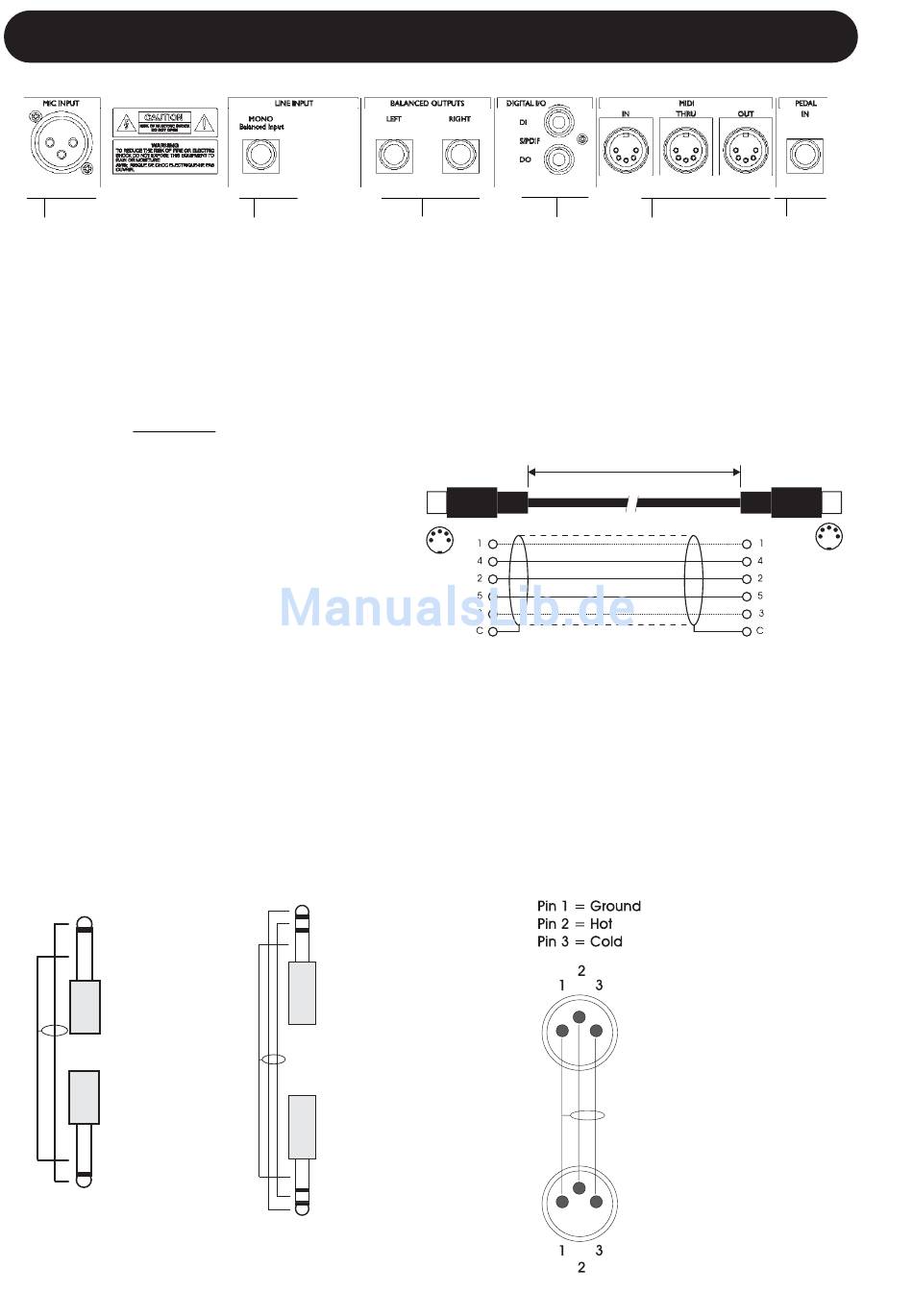

Symmetrischer
Mikrofoneingang mit
+48V
Phantomspeisung
Achtung!
Der Mikrofoneingang des VoiceWorks verfügt über
eine zuschaltbare +48 V-Phantomspeisung.
Schließen Sie keinesfalls ein nicht
symmetriertes Mikrofon, Instrumente oder
Signalprozessoren (ob symmetrisch oder
asymmetrisch) an den Mikrofoneingang an,
wenn die +48V-Phantomspeisung aktiv ist!
Die analogen Ein- und Ausgänge des VoiceWorks
sind als symmetrische 6,3 mm-Klinkenbuchsen
ausgeführt.
Eine optimale Verbindung zu anderen
symmetrischen Geräten stellen Sie über
symmetrische Kabel her. Wenn die
anzuschließenden Geräte nicht symmetrisch sind,
können Sie auch die unten abgebildeten,
einfachen Mono-Kabel verwenden.
6,3 mm Klinke
Mono-Kabel
SPITZE
MASSE
MASSE
SPITZE
8
RÜCKSEITE
Symmetrischer
Symmetrische
analoger Eingang
analoge
Ausgänge
6,3 mm Klinke
Symmetr. Kabel
(»Tip Ring Sleeve«)
SPITZE
RING
MASSE
MASSE
RING
SPITZE
Digitale
S/PDIF
Ein- &
Ausgänge
MIDI-Kabel
DIN-STECKER
Abgeschirmtes Kabel
5 POL MÄNNLICH
(3 oder 5 Adern + Abschirmung)
45 Grad
Symmetrisches
XLR-Kabel
3 Pins
MIDI
Eingang für
In, Out, Thru
Steuer-
pedal
DIN-STECKER
5 POL MÄNNLICH
max. 10 m
45 Grad
