TC-Helicon VoiceTone Harmony-M Bedienungsanleitung Seite 7

Schritt 3:
Drehen Sie – so lange Sie das Harmony-M verkabeln und einstel-
len – den Eingangsregler des Mischpultkanals herunter, an den Sie
das Harmony-M im nächsten Schritt anschließen werden.

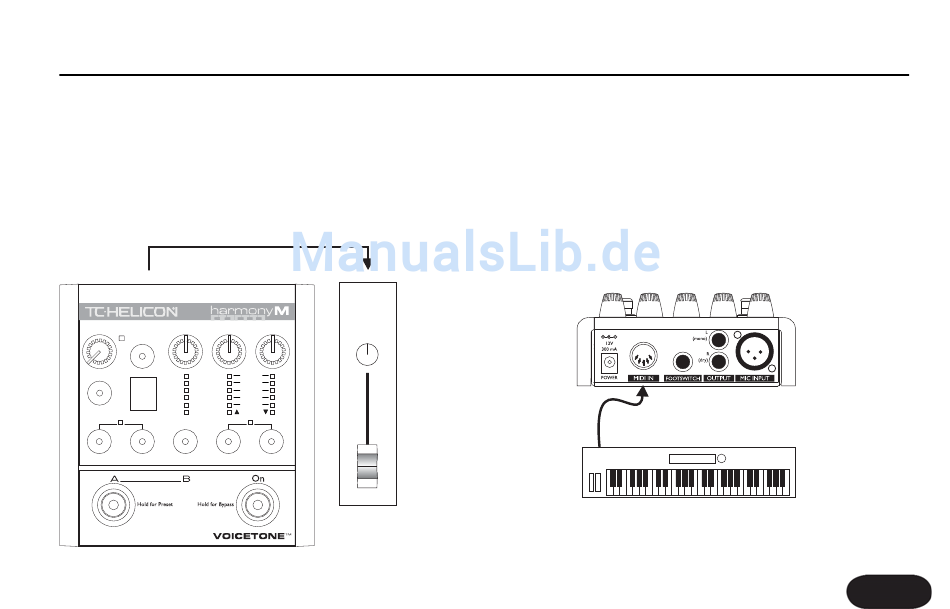

Verbinden Sie den linken Ausgang – Left (mono) –
Harmony-M über ein 6,3 mm-Klinkenkabel mit einem Line-
Eingang Ihrer Beschallungsanlage.
Mic input Output Footswitch MIDI in
Input Humanize FX
Tone
Preset Hall
3
Room
Echo
Slap
Combi
SFX
48V
Manual Double FX Voice 1
Power
Harmony
Pan
Higher
High
Low
Lower
Bass
Octave
Stereo
Voice 2
Schritt 4:
Verbinden Sie die Buchse MIDI Out Ihres MIDI-Keyboards bezie-
hungsweise Synthesizers mit der Buchse MIDI In des Harmony-
M. Richten Sie Ihr MIDI-Keyboard so ein, dass es auf MIDI-Kanal
des 1 sendet.
MIDI Out
Schnelleinstieg
7
