Phoenix Ultrafiltrationsanlagen
4)

Hydraulische und elektrische Anbindungen

a) Anbindung einzelner Anlagen
Einzeln betriebene Phoenix-Anlagen sind in der Lage, Peripheriegeräte anzusteuern und zu überwachen. Die folgenden Schemata
zeigen, in welcher Weise die Geräte angebunden werden können.

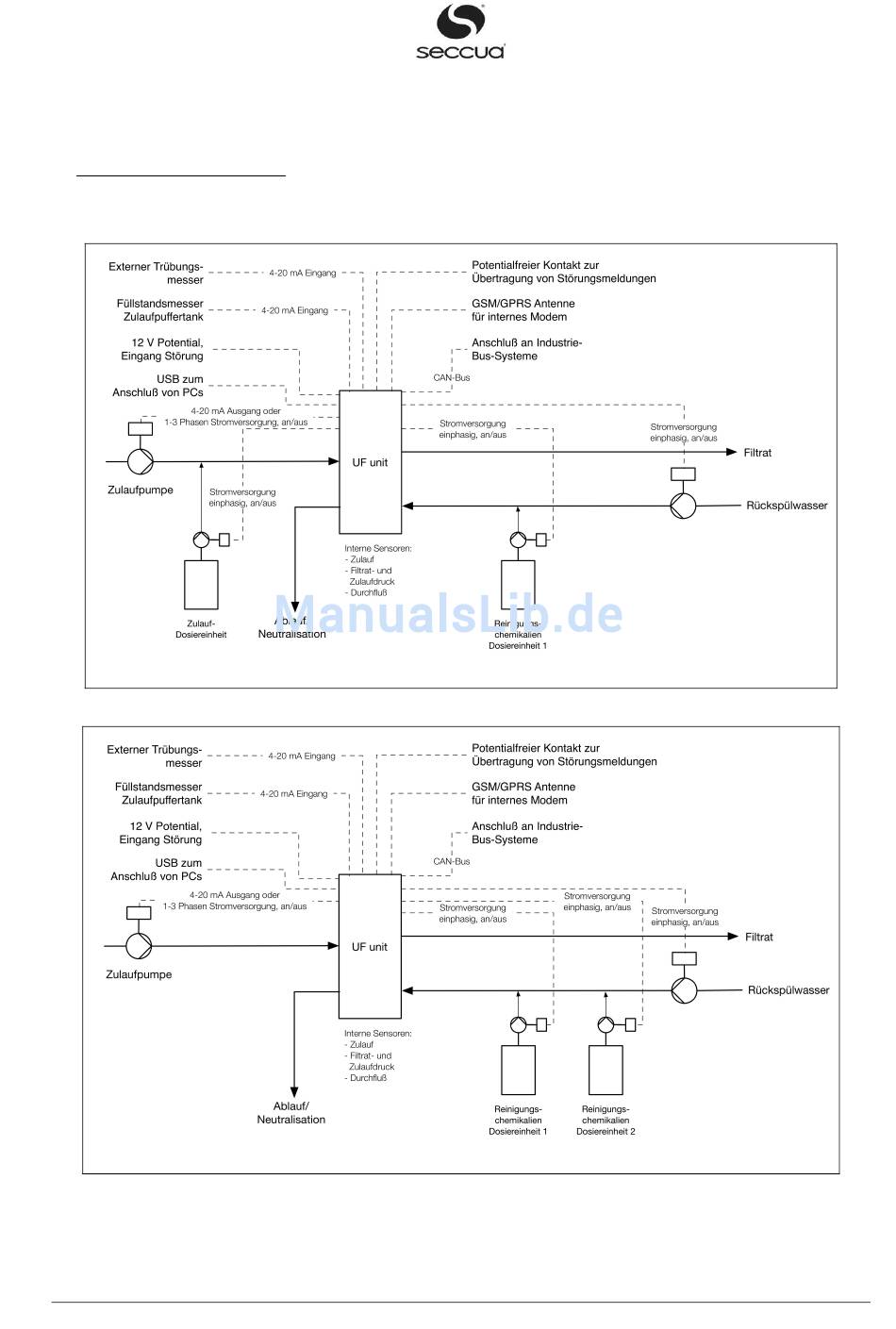

Abbildung 1: Eine Phoenix Anlage mit einer Zulaufpumpe, einer Dosierpumpe im Zulauf, einer Rückspül- und einer
Chemikaliendosierpumpe zur automatischen Reinigung.
Abbildung 2: Eine Phoenix Anlage mit einer Zulaufpumpe, einer Rückspülpumpe und zwei Chemikaliendosierpumpen
zur automatischen Reinigung.
Doc. Rev. 19042012 3.19r2 de Seite 11
