Inhaltszusammenfassung für Seccua Virex Pro 1000

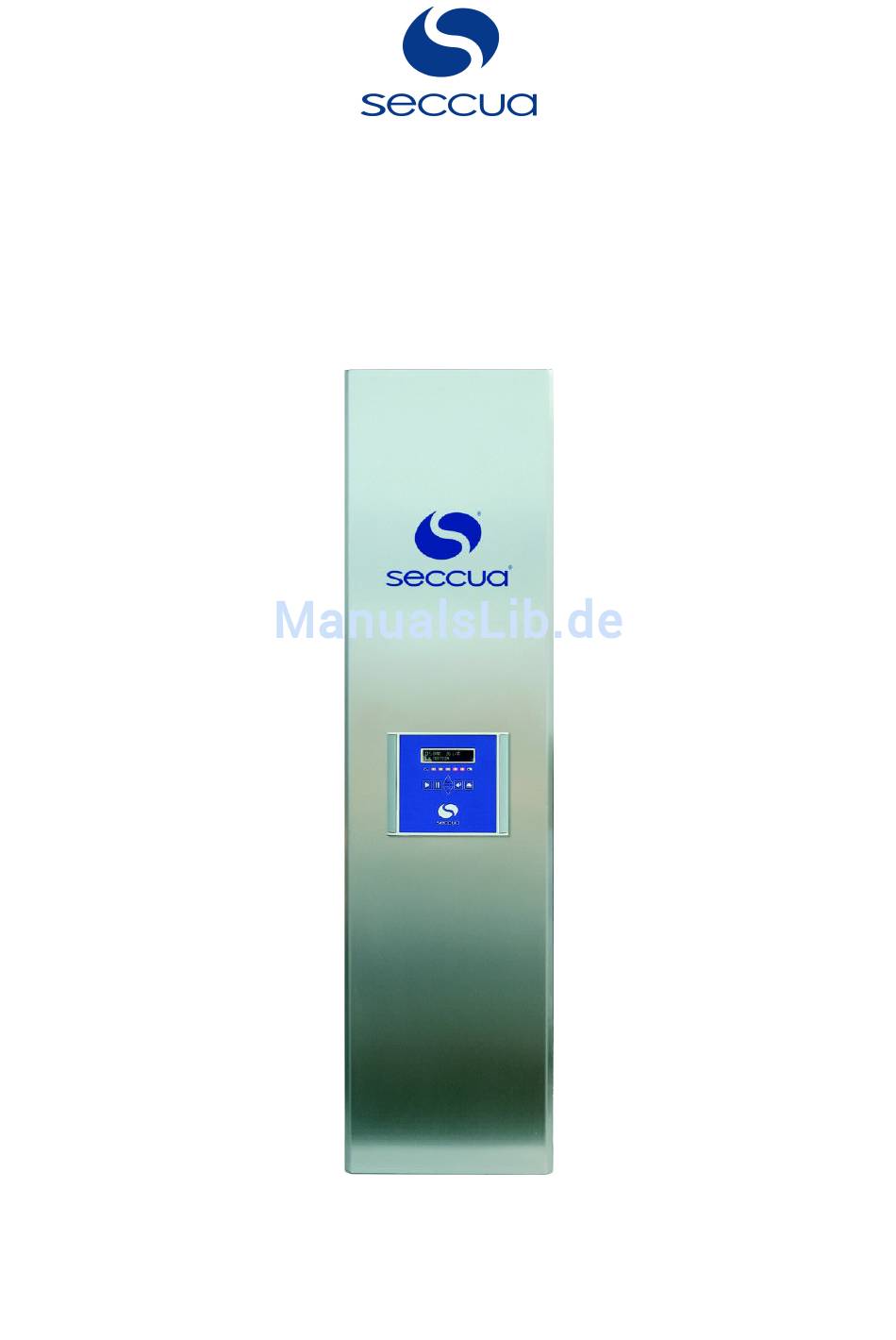

- Seite 1 Virex Pro 1000 Ultrafiltrationsanlagen Benutzerhandbuch Deutsch...
- Seite 2 Virex Pro 1000 Ultrafiltrationsanlagen Seite 2 Doc. Rev.19042012 3.19r2 de...
-
Seite 3: Inhaltsverzeichnis
Virex Pro 1000 Ultrafiltrationsanlagen Inhaltsverzeichnis 1. Benutzerinformation...................................6 1.1 Allgemein....................................6 1.2 Leistungsumfang und Zubehör..............................6 1.3 Garantiebedingungen................................6 1.4 Kontakt für Service und technische Unterstützung....................... 7 2. Wichtige Sicherheitshinweise................................8 3. Betriebsbedingungen und Systemauslegung..........................9 3.1 Betriebsdaten der Anlagen............................... 9 3.2 Systemauslegung..................................9... - Seite 4 Virex Pro 1000 Ultrafiltrationsanlagen 5.8 Einbau der Filtermodule................................24 1) Benötigte Teile und benötigtes Werkzeug:..........................24 a) Werkzeug:..................................24 b) Teile:....................................24 2) Vorbereitende Arbeiten................................25 3) Einbau der Module.................................25 5.9 Spülen und Inbetriebnahme..............................25 1) Allgemein....................................25 2) Spülen der Anlage................................. 25 3) Desinfektion der Ultrafiltrationsanlage..........................
- Seite 5 Virex Pro 1000 Ultrafiltrationsanlagen 1) Wichtige Zugangseinstellung..............................47 2) Speichern der Einstellung in der Steuerung..........................47 3) Speichern der Einstellungen in einer Datei........................... 47 a) Speichern des kompletten Parametersatzes in Dateien:....................47 b) Speichern des aktuellen bearbeiteten Parametersatzes in eine Datei:................47 4) Laden der gespeicherten Einstellungen aus einer Datei.......................
-
Seite 6: Benutzerinformation
Benutzerinformation Allgemein Die Virex Pro 1000 Ultrafiltrationsanlagen entfernen gleichzeitig Trübung und Krankheitserreger – ganz gleich ob aus Oberflächen-, Quell- oder Brunnenwasser: kosteneffizient, ohne den Einsatz von Chemikalien und ohne Bestrahlung des Wassers. Die vollautomatisierten Aufbereitungsanlagen verwenden extra-robuste, zertifizierte Ultrafiltrationsmembranen mit Poren kleiner als 20 Nanometer. -
Seite 7: Kontakt Für Service Und Technische Unterstützung
Virex Pro 1000 Ultrafiltrationsanlagen Wichtig: Bitte stellen Sie sicher, dass sich dieses Benutzerhandbuch immer in der Nähe der Anlage befindet und auch bei einem Besitzer - wechsel diesem übergeben wird. Kontakt für Service und technische Unterstützung Im Falle auftretender Fehler an der Anlage setzen Sie sich bitte mit Ihrem Servicepartner oder Händler in Verbindung. -
Seite 8: Wichtige Sicherheitshinweise
Virex Pro 1000 Ultrafiltrationsanlagen Wichtige Sicherheitshinweise Warnung: Beachten Sie neben den Hinweisen in diesem Benutzerhandbuch die allgemein gültigen Sicherheits- und Unfallverhütungsvor - schriften! Befolgen Sie zusätzlich folgende Richtlinien für den sicheren Betrieb der Anlage: • Vor der ersten Inbetriebnahme muss dieses Benutzerhandbuch sorgfältig gelesen werden. -
Seite 9: Betriebsbedingungen Und Systemauslegung
Virex Pro 1000 Ultrafiltrationsanlagen Betriebsbedingungen und Systemauslegung Betriebsdaten der Anlagen Max. Betriebsdruck 5,0 bar (=500 kPa) Betriebstemperatur 1°C bis 40 °C Wassertemperatur 4 °C bis 40 °C Lagertemperatur 0 °C bis +40 °C pH-Bereich 1 bis 13 (während der Reinigung) 2 bis 11 (während des Betriebs) -
Seite 10: Typische Anlagenleistungen
Virex Pro 1000 Ultrafiltrationsanlagen Anlagentyp Membranfläche Langzeit-Flächenbelastung Flächenbelastung 80 – 160 l/(m bei Spitzenlast max. 300 l/(m Virex Pro 1000 16 m² 1280 – 2560 l/h 4,8 m Typische Anlagenleistungen Die folgende Tabelle zeigt die anwendbare Leistung der Anlage in Abhängigkeit von der Verschmutzung des Rohwassers. Diese Werte sind Richtlinien und können jeweils von den erzielbaren Leistungen nach oben oder unten abweichen. -
Seite 11: Hydraulische Und Elektrische Anbindungen
Schemata zeigen, in welcher Weise die Geräte angebunden werden können. Um die Peripheriegeräte an die Anlage anzubinden, benötigt die Virex Pro 1000 ein optional erhältliches Connectivity Kit. Abbildung 1: Eine Virex Pro 1000 Anlage mit einer Zulaufpumpe, einer Dosierpumpe im Zulauf, einer Rückspül- und ei - ner Chemikaliendosierpumpe zur automatischen Reinigung. -
Seite 12: Hydraulische Anschlüsse
Virex Pro 1000 Ultrafiltrationsanlagen b) Hydraulische Anschlüsse Hydraulische Anschlüsse Beschreibung Anschluss Zulauf Anschluss des Rohwassers. 3/4“ Innengewinde Ein <300 µm Vorfilter sollte vor dem System installiert werden. Filtrat Filtratausgang, liefert reines Wasser. 3/4“ Innengewinde Rückspülung Dieser Anschluss wird bei einer Rückspülung durch 3/4“... -
Seite 13: Anlagenbeschreibung
Die Anlagen sind mit je zwei Ultrafiltrationsmodulen ausgestattet. Für den Transport wird die Anlage demontiert, da die Filtermodu - le nicht auf der Anlage transportiert werden dürfen. Die Filtermodule sind separat verpackt und der Anlage beigefügt. Abbildung 3: Virex Pro 1000 (Maße in mm) Interner Aufbau der Anlage Die Anlagen sind immer mit zwei Filtermodulen ausgestattet, dies bietet u.a. -
Seite 14: Internes Hydraulikschema
Die Anlagen werden mit oder ohne "Connectivity Kit" (auch als Relaisbox bezeichnet) geliefert. Damit ergeben sich unterschiedli - che elektrische Anschlussmöglichkeiten. Sollten Sie eine Virex Pro 1000 ohne Connectivity Kit besitzen, ka nn dieses jederzeit ohne großen Aufwand nachgerüstet werden. -
Seite 15: Übersicht Über Die Elektrischen Anschlüsse
Virex Pro 1000 Ultrafiltrationsanlagen Anschluss Connectivity Kit Klemmleiste Phase 1 Neutralleiter Erdung Soll der Anschluss der Anlage an ein 3-phasiges Netz erfolgen, z.B. wenn durch das Connectivity Kit 3-phasig angeschlossene Pumpen mit Strom versorgt werden sollen, so muss das mitgelieferte Netzkabel durch ein neues ersetzt werden. -
Seite 16: Belegung Connectivity Kit
Virex Pro 1000 Ultrafiltrationsanlagen Belegung Connectivity Kit Abbildung 5: PIN-Belegung Connectivity Kit (Relaisbox) Dichtigkeit Die folgende Tabelle zeigt die Mindestschutzklasse des Systems: Komponente Schutzklasse Bemerkung Steuerung IP 54 Gilt wenn alle Anschlüsse verbunden sind und der USB-Anschluss verschlossen ist. Connectivity Kit IP 54 Gilt wenn alle Anschlüsse verbunden sind... -
Seite 17: Installation
Virex Pro 1000 Ultrafiltrationsanlagen Installation Allgemeine Hinweise Überprüfen Sie, ob Sie die Lieferung in vollem Umfang und unbeschädigt erhalten haben. Hinweis: Sollten Sie feststellen, dass die Lieferung nicht komplett ist oder beschädigt wurde, setzen Sie sich bitte unverzüglich mit unse - rem Service in Verbindung. -
Seite 18: Montagehinweise
Virex Pro 1000 Ultrafiltrationsanlagen • Bandmaß • Wasserwaage • Eimer • Chlortablette • PC oder Notebook mit aktueller Steuerungs-Software und USB-Kabel, • Teflonband oder entsprechendes fettfreies Dichtmittel mit Trinkwasserzulassung. Darüber hinaus empfehlen wir, den Anschluss der Anlage an das fest verlegte Rohrleitungsnetz mit trinkwasserzugelassenen Flex - schläuchen (3/4") durchzuführen. -
Seite 19: Wasseranschluss Der Anlage
Virex Pro 1000 Ultrafiltrationsanlagen Abbildung 6: Wandmontage der Anlage, Seiten- und Rückansicht (Maße in mm) Hinweis: Wir empfehlen einen Abstand zwischen Unterkante der Anlage bis zum Boden von mindestens 50 cm! Wasseranschluss der Anlage Die Anlagen sind einfach zu montieren und in ein bestehendes Rohrleitungssystem zu integrieren. Alle Leitungseingänge und -aus - gänge befinden sich auf der Unterseite der Anlage und haben einheitlich 3/4"... -
Seite 20: Übersicht Über Die Wasseranschlüsse
Virex Pro 1000 Ultrafiltrationsanlagen Übersicht über die Wasseranschlüsse Abbildung 7: Übersicht der Anschlüsse an der Anlage (Maße in mm) Ansicht von unten (Vorderseite ist oben) Zulaufleitung Die Anlage ist auf eine maximale Wassertemperatur von 40 °C ausgelegt. Außerdem sollte das Wasser im Zulauf eine Temperatur von 4 °C nicht unterschreiten. -
Seite 21: Anschluss Von Pumpen Und Reinigungsausrüstung
Filtration hier kein Wasser entweichen kann. Wichtig! Die Pumpe zur Rückspülung einer Virex Pro 1000 – Anlage muss einen Volumenstrom von mindestens 30 l/min bei einem Fließ - druck von mindestens 2,5 bar am Rückspüleingang der Anlage bereitstellen können, um eine effiziente Rückspülung gewährleis - ten zu können. -
Seite 22: Ausgabe Des Gemessenen Volumenstroms
Virex Pro 1000 Ultrafiltrationsanlagen Regelung der Zulaufpumpe nach Füllhöhe möglich (hohe Drehzahl bei hohem Füllstand, niedrige Drehzahl bei niedrigem Füllstand). Während einer Vorwärtsspülung wird automatisch 20mA ausgegeben um eine möglichst hohe Strömungsgeschwindigkeit zu errei- chen. Außerdem kann die Filtration gestoppt werden, wenn im Programm eingestellte Füllstände im Filtratbehälter erreicht sind oder eine Reinigung kann verhindert werden wenn zu wenig Wasser für eine Rückspülung zur Verfügung steht. -
Seite 23: Anschluss Einer Geschalten Rückspülpumpe
Virex Pro 1000 Ultrafiltrationsanlagen Dieser Kontakt kann als Enable/Disable Kontakt für div. Steuerungen, z.B. Frequenzumrichter für Pumpen, verwendet werden. Der Kontakt ist geschlossen während eines fehlerfreien Betriebs und geöffnet während eines Alarms. Anschluss einer geschalten Rückspülpumpe Anschluss Connectivity Kit Klemmleiste... -
Seite 24: Einbau Der Filtermodule
Virex Pro 1000 Ultrafiltrationsanlagen Antenne Antenne Antenne Antenne Abbildung 8: Geöffnete Steuerung mit aufgestecktem Modemmodul und SIM- Karte. Zu erkennen ist auch das eingesteckte Antennenkabel. Stecken Sie das Antennenkabel an den Antennenstecker an der Gehäuse-Außenseite an. Schließen Sie die Steuerung wieder und verschrauben Sie den Deckel. Achten Sie dabei auf den korrekten Sitz der Dich - tung. -
Seite 25: Vorbereitende Arbeiten
Virex Pro 1000 Ultrafiltrationsanlagen • 4 x Halteblech • 8 x Imbusschrauben M8 x 50 Vorbereitende Arbeiten Die O-Ringe in die Nuten des Adapterblockes eindrücken Module vorsichtig auspacken und mit dem Filtratrohrende nach unten über ein Gefäß halten, damit die Reste des Kon - servierungsmittels auslaufen können. -
Seite 26: Desinfektion Der Ultrafiltrationsanlage
Virex Pro 1000 Ultrafiltrationsanlagen Desinfektion der Ultrafiltrationsanlage Im Anschluss an den vorab beschriebenen Spülvorgang ist die gesamte Anlage zu desinfizieren. Warnung: Seien Sie äußerst vorsichtig im Umgang mit Chemikalien. Folgen Sie unbedingt den Anweisungen des Herstellers! Tragen Sie Schutzbrille, Schutzhandschuhe und Schutzkleidung. -
Seite 27: Betrieb Und Programmierung
Virex Pro 1000 Ultrafiltrationsanlagen Betrieb und Programmierung Übersicht Betriebszustände Der Betrieb der Ultrafiltrationsanlage wird in verschiedene Betriebszustände unterteilt. Eine definierte Abfolge von verschiedenen Betriebszuständen wird als Filtrationszyklus bezeichnet. Nach einer bestimmten Anzahl von Durchläufen des Filtrationszyklus kann eine chemisch unterstützte Rückspülung durchgeführt werden. -
Seite 28: Beispielhafter Filtrationszyklus
Virex Pro 1000 Ultrafiltrationsanlagen Beispielhafter Filtrationszyklus Filtration (Reinwassergewinnung) Vorwärtsspülung (Überströmreinigung, Forward-Flush) Rückspülung F1 Rückspülung F2 Vorwärtsspülung (Überströmreinigung, Forward-Flush) Reinigung Die Einstellung der verschiedenen Reinigungsmöglichkeiten und Rückspülzeiten hängt von der Beschaffenheit des Rohwassers ab. Je mehr Trübstoffe das Rohwasser enthält, desto häufiger muss die Membran gespült werden. Treten im Rohwasser organische Kohlenstoffverbindungen (in der Analyse oft TOK, TOC oder DOC genannt) auf, so empfiehlt sich entweder die Entfernung dieser Stoffe vor der Ultrafiltration oder die regelmäßige Reinigung der Anlage (manuell oder automatisch) unter zur Hilfenahme von Rei -... -
Seite 29: Backwash Durch Nachgeschaltete Pumpe
Virex Pro 1000 Ultrafiltrationsanlagen und der Anlage installiert werden. Dieses Magnetventil wird auf dem Connectivity Kit angeschlossen und wie eine Rück- spülpumpe gesteuert. a) Backwash durch nachgeschaltete Pumpe Hierbei befinden sich die Module nacheinander im Rückspülmodus, zusätzlich wird die Rückspülpumpe aktiviert. Die Rückspül- pumpe muss dabei einen Volumenstrom liefern von mindestens 30-33 Litern pro Minute, der Fließdruck, den die Pumpe dabei, ge-... -
Seite 30: Manuelle Chemisch Unterstützte Reinigung Des Systems
Virex Pro 1000 Ultrafiltrationsanlagen Abbildung 10: Filtrations- und Reinigungszyklen Manuelle chemisch unterstützte Reinigung des Systems Eine chemische Reinigung des System kann jederzeit manuell durchgeführt werden. In der Regel wird diese ein- bis viermal jähr- lich durchgeführt, abhängig von der Art des aufbereiteten Wassers auch öfter. -
Seite 31: B) Verfahrensschritte
Virex Pro 1000 Ultrafiltrationsanlagen Achtung: Seien Sie äußerst vorsichtig im Umgang mit Chemikalien. Folgen Sie unbedingt den Anweisungen des Herstellers! Tragen Sie Schutzbrille, Schutzhandschuhe und Schutzkleidung. Achtung: Führen Sie nie Chlorbleichlauge (Natriumhypochlorit, NaOCl) und Säuren zusammen. Dabei entsteht gefährliches Chlorgas! b) Verfahrensschritte Herstellen der Reinigungslösung... - Seite 32 Virex Pro 1000 Ultrafiltrationsanlagen Ventil Bezeichnung Anzeige Softwa- Wirkung bei Druck im Zulauf größer als in der Anlage, normale Flussrichtung Zulaufventil 1 V1: dunkelgrün Geschlossen (Strom) Spülventil V2: dunkelgrün Geschlossen (stromlos) Zulaufventil 2 V3: dunkelgrün Geschlossen (Strom) Spülventil V4: dunkelgrün...
- Seite 33 Virex Pro 1000 Ultrafiltrationsanlagen Stellen Sie die Ventile wie folgt ein um die Lösung durch Modul 2 zu zirkulieren: Ventil Bezeichnung Anzeige Software Wirkung bei Druck in der Anlage größer als Zu- lauf- und Filtratdruck, d.h. Flussrichtung vom Modul zu den Ventil Zulaufventil 1 V1: dunkelgrün...
- Seite 34 Virex Pro 1000 Ultrafiltrationsanlagen Ventil Bezeichnung Anzeige Software Wirkung während Rückspülung von Modul 1 mit externer Rückspülpumpe Zulaufventil 1 V1: grün Geschlossen (stromlos) Spülventil 1 V2: grün Offen (Strom) Zulaufventil 2 V3: dunkelgrün Geschlossen (Strom) Spülventil 2 V4: dunkelgrün Geschlossen (stromlos) Filtratventil V5: dunkelgrün...
-
Seite 35: Membrantest (Direkter Integritätstest, Dit)
Auflösung des direkten Integritätstest Die Virex Pro 1000 – Anlage hat im Test der US Umweltbehörde EPA sowie bei der Zulassung in verschiedenen US Bundesstaaten nachgewiesen, dass die Anlage Membranschäden ab 1,39 µm nachweisen kann, und somit die Rückhaltung von Bakterien und Parasiten durch das System überwacht werden kann. -
Seite 36: Überwachungsgrenzen
Systems liefern. Es empfiehlt sich daher, hinter der Ultrafiltrationsanlage – wie hinter jeder Desinfektionsstufe – eine weitere Si - cherheitsbarriere einzubauen. Überwachungsgrenzen Der Integritätstest der Virex Pro 1000 wird standardmäßig durchgeführt mit einem Testdruck von 1,55 bar (einstellbar in der Soft - ware) bei Auslauf des Ablaufes der Anlage im freien Gefälle und drucklos. Achtung! Herrscht im Ablauf des Systems ein Gegendruck (z.B: muss die Ablaufleitung des Systems über die Oberkante der Anlage ge -... -
Seite 37: Stoppmodus
Virex Pro 1000 Ultrafiltrationsanlagen Stoppmodus Tritt an der Anlage eine Störung bzw. ein Alarm auf oder werden Wartungs- bzw. Servicearbeiten an der Anlage oder der Steuerung durchgeführt, dann kann die Anlage in den Stoppmodus schalten. Man kann die Anlage auch manuell durch Drücken der Stopp- Taste anhalten. -
Seite 38: Steuerung Am Gerät
Virex Pro 1000 Ultrafiltrationsanlagen Steuerung am Gerät Die intelligente Steuerungselektronik sorgt dafür, dass die Filtration immer optimiert läuft. Darüber hinaus kann die Steuerung regel - mäßig Integritätstests (Druckhaltetest auf den Membranen) durchführen. Sollte dennoch einmal ein Problem auftreten, werden Sie von der Steuerung darüber informiert (Alarme). -
Seite 39: Menüstruktur Der Steuerung
Virex Pro 1000 Ultrafiltrationsanlagen Menüstruktur der Steuerung Hauptmenüpunkt Untermenüpunkt Beschreibung Reinigung Manueller Start der Reinigung (nicht chemikalienunterstützt) Membrantest.-T Manueller Start des Integritätstests Manuelles Schalten (Selbst- Manuelles Schalten der digitalen Ausgänge test) Ventil 1 auf Zulaufventil V1 Ventil 1 zu Ventil 2 auf Spülventil V2... -
Seite 40: Alarmanzeige, Fehlercodes
Virex Pro 1000 Ultrafiltrationsanlagen Stoppmodus kann die Filtration durch Drücken der Starttaste wieder gestartet werden. Hinweis: Auch während des Anfahrens der Anlage kann, durch gedrückt halten der Stop-Taste in den Stoppmodus gewechselt werden. Alarmanzeige, Fehlercodes Hinweis: Alle aufgetreten Alarme werden mit Alarmcode, Datum und Uhrzeit im Datenlogger protokolliert. -
Seite 41: Programmierung Und Pc Software
Verbinden Sie den PC jetzt noch nicht über USB mit der Steuerung! Starten Sie das PC-Installationsprogramm „Seccua_UF_Setup“ und folgen Sie den Anweisungen. Nach der Installation erscheint die Verknüpfung „Seccua UF“ auf dem Desktop. Jetzt kann die PC-Software gestartet werden! Unter Windows 7 müssen „Visuelle Designs“ für das Seccua-Programm deaktiviert werden: Klicken Sie rechts auf die Verknüpfung und wählen sie „Eigenschaften“. -
Seite 42: Einrichten Der Verbindung Zur Steuerung
Schritte. Es ist wichtig, dass Sie die Grundkonfiguration an der Anlage mittels einer direkten USB-Verbindung durchführen. a) Wahl der Verbindungsart Um die gewünschte Verbindungsart auszuwählen, starten Sie die PC Software „Seccua UF“ und gehen Sie wie folgt vor: Öffnen Sie das Menü „Verbindungsaufbau-Assistent“, Wählen Sie die bevorzugte Verbindungsart:... -
Seite 43: Überprüfen Der Empfangsstärke
Abbildung 16: Konfiguration der Modem-Parameter Drücken Sie auf „Laden“ um die Konfigurationsdatei für Ihren Provider (.GCF-Datei) zu laden, die Sie von Ihrem Seccua- Partner bekommen haben. Oder tragen Sie die Daten für den Internetzugang per GPRS manuell ein, die Sie von Ihrem Provider bekommen haben. - Seite 44 Virex Pro 1000 Ultrafiltrationsanlagen aufzubauen. Wenn notwendig, können Sie von Seccua eine spezielle Antenne beziehen um den Empfang zu verbessern. Wichtiger Hinweis: Nach der Installation des Modems sollten Sie die Signalstärke an Ihrem Standort bestimmen. Die Signalstärke muss mindestens -81dB oder mehr betragen.
-
Seite 45: Fehlerbehebung Beim Verbindungsaufbau
Virex Pro 1000 Ultrafiltrationsanlagen b) Fehlerbehebung beim Verbindungsaufbau Am unteren Rand des Anwendungsfensters befindet sich die Statuszeile, in welcher u.a. der Verbindungszustand (online/offline) angezeigt wird. Abbildung 18: Status der Verbindung zwischen Software und Anlage, sichtbar am unteren Rand des Pro - grammfensters Aufbau und Trennen der Verbindung können über die Punkte „Baue Verbindung auf“... -
Seite 46: Anzeige Sensorwerte
Ist der jeweilige Knopf neben dem Aktor grün hinterlegt, so signalisiert dies die Stellung „an“ (Pumpen) bzw. „geöffnet“ (Ventile) in Durchflussrichtung im Filtrationsmodus. Dieses Signal bedeutet nicht, dass die Ventile bestromt sind. Seccua verwendet langsam schließende, pilotgesteuerte Magnetventile die beim Schalten die Durchflussrichtung verändern. -
Seite 47: Einstellung Der Parameter In Der Software
Virex Pro 1000 Ultrafiltrationsanlagen Einstellung der Parameter in der Software Wichtige Zugangseinstellung Die Software Ihrer Anlage verfügt über zwei Ebenen der Zugangsberechtigung. Im Zugangsmodus „Endbenutzer“ sind alle Para - meter einstellbar, die zur Optimierung des Anlagenbetriebs notwendig sind. Im Modus „System-Ingenieur“ erhalten Sie zusätzlich Zugang auf alle Parameter, die zur einmaligen Konfiguration der Anlage und der Peripherie bei Einbau des Systems notwendig sind. -
Seite 48: Uhrzeit Und Datum Einstellen
Virex Pro 1000 Ultrafiltrationsanlagen „Lade alle Parametersätze aus Dateien in die Steuerung“ Gehen Sie im Dialog, der nach Auswahl dieses Menüpunktes erscheint, an die Stelle, die Ihre zuvor gespeicherten Datei - en enthält und wählen Sie richtige Datei aus. Das Programm lädt dann alle passenden Dateien in die Software. -
Seite 49: Konfiguration Einer Zulaufpumpe
Virex Pro 1000 Ultrafiltrationsanlagen Parameter Beschreibung Entlüftungsdauer vor Fil- Während der Entlüftung strömt das Wasser vom Zulauf durch die Anlage in den Ablauf. Das Filtratven - tration (s) til ist dabei geschlossen. Dieser Schritt sollte so lange andauern, bis alle im System auf der Zulaufseite eingeschlossene Luft entfernt wurde. - Seite 50 Virex Pro 1000 Ultrafiltrationsanlagen Abbildung 22: Konfiguration einer Zulaufpumpe Parameter Beschreibung Digital schalten Wird das Feld „Digital“ markiert, so wird die Pumpe während des Betriebs durch Schaltung der Strom - versorgung der Pumpe über das Connectivity Kit gesteuert. Analog steuern Ist das Feld „Analog“...
-
Seite 51: Reinigung
Virex Pro 1000 Ultrafiltrationsanlagen Reinigung Im Folgenden sind die möglichen Einstellungen beschrieben. Abbildung 23: Formular zur Einstellung der Reinigungsparameter Doc. Rev.19042012 3.19r2 de Seite 51... - Seite 52 Virex Pro 1000 Ultrafiltrationsanlagen Parameter Beschreibung Forward-Flush vor Rückspülung Über diesen Parameter kann die Überströmreinigung (Forward-Flush) vor der Rückspü- lung eingeschaltet werden. Vorspüldauer (s) Dauer der Überströmreinigung vor der Rückspülung. Rückspülung durchführen Über diesen Parameter ein- und ausschaltbare Rückspülung. Forward-Flush nach Rückspülung Über diesen Parameter ein- und ausschaltbare Überströmreinigung nach der Rückspü-...
-
Seite 53: Rückspülung Während Der Reinigung
Virex Pro 1000 Ultrafiltrationsanlagen a) Rückspülung während der Reinigung Wird der Menüpunkt „Rückspülung durchführen“ ausgewählt und diese Einstellung in die Steuerung gespeichert, so erscheint das Untermenü „Rückspülung“, in dem folgende Einstellungen vorgenommen werden können: Abbildung 24: Formular zur Einstellung der Rückspülungsparameter Doc. -
Seite 54: Chemikaliendosierung Bei Der Rückspülung
Virex Pro 1000 Ultrafiltrationsanlagen Parameter Beschreibung Rückspülpumpe vorhanden Wird dieser Punkt ausgewählt und ist die Stromversorgung der Rückspülpumpe mit dem Connectivity Kit der Anlage verbunden (siehe Kapitel 5.6 Abschnitt 10) „Anschluss einer geschalten Rückspülpumpe“, Seite 23), so schaltet die Steuerung die Rückspülpumpe bei der Rückspülung automatisch. - Seite 55 Virex Pro 1000 Ultrafiltrationsanlagen Abbildung 25: Formular zur Einstellung der Chemiedosierung Bei der Chemikaliendosierung während der Rückspülung können beide Dosierpumpen, die das System über das Connectivity Kit ansteuern kann, eingesetzt werden, um z.B. in im ersten Schritt eine Reinigungschemikalie in das System einzuführen und im zwei - ten Schritt eine zweite Reinigungs- und Neutralisationchemikalie durch das System zu führen.
-
Seite 56: Membrantest
Virex Pro 1000 Ultrafiltrationsanlagen Wasser in der Anlage wie gewünscht auf auf pH13 anhebt. Man stellt daher die Dosierpumpe für HCl auf eine Hubhöhe von 62%, die Dosierdauer ist gleich lang wie die für die Natronlauge. Gelangen beide Chemikalien dann nach den Ausspülvorgängen 1 und 2 in einem Behälter hinter der Anlage zusammen, so sollten sich diese dort neutralisieren (Kontrolle erforderlich!) - Seite 57 Virex Pro 1000 Ultrafiltrationsanlagen Abbildung 26: Formular zur Einstellung der Parameter des Integritätstests Doc. Rev.19042012 3.19r2 de Seite 57...
- Seite 58 Bitte ermitteln Sie die exakten Werte für DBASE durch einen Integritätstest während der Inbetriebnahme der Anlage. „Log-Removal-Credit“, die Seccua Anlagen haben in Tests nach US EPA Standards eine Rückhaltung für Bakterien, Viren und Parasiten von LRC>4 log, also >99,99% nachgewie - sen.
-
Seite 59: Alarmüberwachung Und -Handhabung
Virex Pro 1000 Ultrafiltrationsanlagen Parameter Beschreibung Zeit über die dp_test gemessen wer- Während dieser Zeit wird der Druckabfall gemessen, der einen Schwellenwert nicht über - den soll (s) schreiten darf. Standardeinstellung: 1380s Integritätstest zyklisch durchführen Mit dieser Einstellung kann der tägliche Integritätstest ein- und ausgeschaltet werden. - Seite 60 Virex Pro 1000 Ultrafiltrationsanlagen Parameter Beschreibung Format für Datum und Uhrzeit Im gewählten Format wird das Datum im Display der Anlage angezeigt. Hierbei steht %d für Tag, %m für Monat, %y für Jahr, %H für Stunde und %M für Minute.
- Seite 61 Virex Pro 1000 Ultrafiltrationsanlagen Parameter Beschreibung Max. Transmembrandruck bei Filtrati- Bei Überschreitung dieses Wertes zwischen Zulauf- und Filtratdruck der Membran alar - on (bar) miert die Anlage den Benutzer, um einem Membranschaden vorzubeugen. Empfohlener Wert: 2,5 bar. Transmembrandruck bei Rückspü- Ist dieser Parameter angehakt, so wird der Druck zwischen Filtrat- und Zulaufseite der lung überwachen...
-
Seite 62: Zustandsnamen
Virex Pro 1000 Ultrafiltrationsanlagen Zustandsnamen In diesem Formular können die Bezeichnungen der einzelnen, ausgeführten Programmschritte festgelegt werden, die in der Steue- rung angezeigt werden. Vor allem zur Übersetzung von Anzeigen der Steuerung ist dieses Formular gut geeignet. Sonstige Texte Dieses Formular beinhaltet die Texte der Fehlermeldungen, die in der Steuerung der Anlage angezeigt werden. -
Seite 63: Kalibrierung Der Sensoren
Virex Pro 1000 Ultrafiltrationsanlagen Parameter Beschreibung Rückspülungen bis zur nächsten Erscheint nur bei installierter Chemikaliendosierung bei der Rückspülung sowie nach Akti- Chemiedosierung vierung der entsprechenden Funktionen. Zeigt die Anzahl der verbleibenden Rückspülun - gen bis zur nächsten chemiekalienunterstützen Spülung an. - Seite 64 Virex Pro 1000 Ultrafiltrationsanlagen Abbildung 28: Abbildung des Datenloggers Um den Datenlogger auszulesen, wird folgendermaßen vorgegangen: Verbindung mit der Steuerung herstellen (entweder über USB Bus oder Internet, falls installiert) In das Menü „Datenlogger“ wechseln Den Datenlogger über die Funktion „Datenlogger“ → „Lade Datenlog“ oder durch Drücken der Tasten Strg-L auslesen.
-
Seite 65: Firmware Und Steuerung Am Gerät
Virex Pro 1000 Ultrafiltrationsanlagen Abbildung 29: Exportfunktion des Datenloggers Wählen Sie in den nun erscheinenden Dialogen einfach nur „Close“, „Ja“ und „Close“. Um die Daten nun auf einem PC zu verwerten, können diese im CSV – Format abgespeichert werden. Verwenden Sie hierzu die Funktion „Datenlogger“... -
Seite 66: Aufspielen Neuer Firmware
Es kann vorkommen, dass eine neuere Firmware nicht mit den alten Parametern kompatibel ist. Fragen Sie auf jeden Fall ihren Seccua-Partner ob dies für die von Ihnen gewünschte Firmware der Fall ist! Falls dies der Fall ist, müssen Sie entweder alle Ein - stellungen nochmals manuell vornehmen, oder sie schicken ihre Parameterdateien an Seccua und erhalten von uns passende neue Dateien. - Seite 67 Virex Pro 1000 Ultrafiltrationsanlagen Bitte stellen Sie sicher, dass die Version der PC-Software, die Sie verwenden, mit der Version der Firmware, die Sie auf die Steue - rung laden kompatibel ist. Während des Flash-Vorgangs kann auch eine Version der PC-Software verwendet werden, die nicht mit der Version der Firmware auf der Steuerung vor dem Flashen kompatibel ist, z.B.
-
Seite 68: Wartung Und Reinigung
Virex Pro 1000 Ultrafiltrationsanlagen Wartung und Reinigung Die Ultrafiltrationsanlagen sind generell, auch dank der intelligenten Steuerung sehr wartungsarm. Die intelligente Steuerungssoft- ware erkennt automatisch mögliche auftretende Fehler und informiert darüber per Alarmsignal auf das Display. Optional kann bei Störungen eine SMS-Kurzmitteilung auf ein Mobiltelefon gesendet werden. -
Seite 69: C) Lagerung Von Modulen Nach Dem Betrieb
0.95% Lagern Sie die Module stehend, mit den Anschlussstutzen nach oben, verwenden Sie zum Verschliessen der Enden des Moduls die original Seccua – Kappen und verschließen Sie das Modul so, dass es vor Austrocknung geschützt ist. Austausch von Filtermodulen Die Anlagen sind mit jeweils zwei Filtermodulen ausgerüstet (F1 = links von vorne betrachtet und F2 = rechts von vorne betrachtet). - Seite 70 Virex Pro 1000 Ultrafiltrationsanlagen Stecken Sie die Anlage nur aus, falls Sie die Anlage durch Absperrhähne vom Netz trennen können, da die Anlage an - sonsten im stromlosen Zustand in den Filtrationsmodus wechselt und die Zulaufventile sowie das Filtratventil geöffnet werden.
-
Seite 71: Fehlerbehebung
Virex Pro 1000 Ultrafiltrationsanlagen Fehlerbehebung Problem Mögliche Ursache Behebung Die Ventile schalten nicht, das Die Stromverbindung ist fehlerhaft. Überprüfen Sie, ob das Stromkabel richtig ein- Display bleibt dunkel gesteckt ist. Die Steuerung (Firmware) ist defekt. Austausch der Steuerung durch Ihren Service- partner. -
Seite 72: Garantiebedingungen
Gegenstand in ihr Eigentum über, während der ausgetauschte Gegenstand in das Eigentum von Seccua übergeht. Teile, die in Erfüllung von Garantieverpflichtungen zur Verfügung gestellt werden, müssen in das Produkt, für wel - ches Garantie in Anspruch genommen wurde, eingebaut werden. Wenn Sie eine Rückerstattung erhalten, geht Ihr Produkt in das Eigentum von Seccua über. - Seite 73 Seccua oder einem Seccua Autorisierten Service Partner (SASP) erbrachte Dienstleistungen verursacht wurden, (g) für Produk - te und Teile, die ohne schriftliche Erlaubnis von Seccua geändert wurden, (h) für Defekte, die auf normalen Verschleiß oder sonstige normale Alterungserscheinungen zurückzuführen sind, oder (i) wenn die von Seccua angebrachte Seriennummer entfernt oder un- kenntlich gemacht wurde.
- Seite 74 Die Serviceoptionen, die Verfügbarkeit von Bauteilen und die Reaktionszeiten können von Land zu Land unterschiedlich sein. Seccua behält sich das Recht vor, jederzeit die Serviceoptionen zu ändern. Soweit das Produkt sich in einem Land befindet, in welchem Serviceleistungen nicht angeboten werden und dort nicht repariert werden kann, obliegt es (vorbe- haltlich anders lautender zwingender gesetzlicher Vorschriften) Ihnen, auf eigene Kosten und Risiko für die Versendung zu...
-
Seite 75: Anhang
Virex Pro 1000 Ultrafiltrationsanlagen Anhang 12.1 Leistungsangaben Virex Pro 1000 16 m² Membranfläche: Filtratleistung: - Fluxrate bei Dauerbetrieb 1280-2560l/h - bei einem Differenzdruck von 1,0 bar¹ 1,3 Liter/Sekunde Entfernungsleistung (DHS zertifiziert)² - für Viren > 99,99 % - für Bakterien >...
