Min. Abstand zu brennbarem Material:
Ofen typ
Morsø 3610/3640
Nicht isoliertes rohr
B
Rev.
Revisions
Title:
Afstand til hjørnevæg
Dim. without indication of margin acc. to DS/ISO 2768-1 m
Mit Rücksicht auf Wärmezirkulation, Reinigung und evtl. Säuberung des Ofens von innen, soll-
Material:
Distance to Corner wall
Weight:
Morsø 3600
te der Abstand zum Mauerwerk 10-15 cm betragen. Eine Schicht Tapete wird normalerweise,
Model no.
Drawingtype: Dimension Skecth
Location of file:
wenn sie auf Mauerwerk angebracht ist, nicht als brennbares Material angesehen.
U:\udv\Tegninger\Diverse\Afstand til brandbare vægge\Afstand til hjørnevæg.SLDASM
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Tragende Unterlage
Wenn das Aufstellen auf einem brennbaren Fußboden erfolgt, ist der Ofen auf eine nicht
brennbare Unterlage zu stellen.
Vor den Feuerungsöffnungen von Feuerstätten für feste Brennstoffe sind Fußböden aus
brennbaren Baustoffen durch einen Belag aus Nichtbrennbaren Baustoffen zu schützen. Der
Belag muß sich nach vorn auf mindestens 50 cm und seitlich auf mindestens 30 cm über die
Feuerungsöffnung hinaus erstrecken.
Stellen Sie sicher, dass die Unterlage das Gewicht des Ofens und evtl. des Stahlschornsteins
tragen kann.
Abstand zum Mobiliar
Der empfohlene Abstand zum Mobiliar beträgt 100 cm. Bedenken Sie aber, dass das Mobiliar
und andere Gegenstände austrocknen können, wenn sie zu dicht am Ofen stehen.
Der Abstand zu brennbarem Material vor dem Ofen muss 100 cm betragen.
Ein Kaminofen erhitzt sich während des Heizens. Lassen Sie deshalb die erforderliche Vor-
sicht walten, halten Sie insbesondere Kinder vom Ofen fern.
Die Handgriffe werden beim Heizen heiß, weshalb der Lieferung dieses Ofens ein Handschuh
beiliegt.

1.5 Schornstein

Wenn es die örtlichen Bestimmungen erlauben, kann der Ofen an einen Schornstein ange-
schlossen werden, an den bereits eine andere geschlossene Feuerstelle angeschlossen ist
(z.B. eine Ölfeuerung oder ein anderer Kaminofen). Beachten Sie eventuelle Anforderungen
an den Anbringungsort des Rauchrohres, wenn zwei oder mehrere Feuerstellen an denselben
Schornstein angeschlossen werden.
4
Hinter dem Ofen (A)
200 mm
B
3610 Eckmontage
Sign.: Date:
Construction: RSV 26.11.2009
Released:
Dim. without indication of margin acc. to DS/ISO 2768-1 m
A4
Format:
Material:
1:10
Scale:
Weight:
Itemno.:
Model no.
Drawing no.: Side 1 of 3
Drawingtype: Dimension Skecth
3600-79 a
Location of file:
U:\udv\Tegninger\Diverse\Afstand til brandbare vægge\Afstand til hjørnevæg.SLDASM
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.

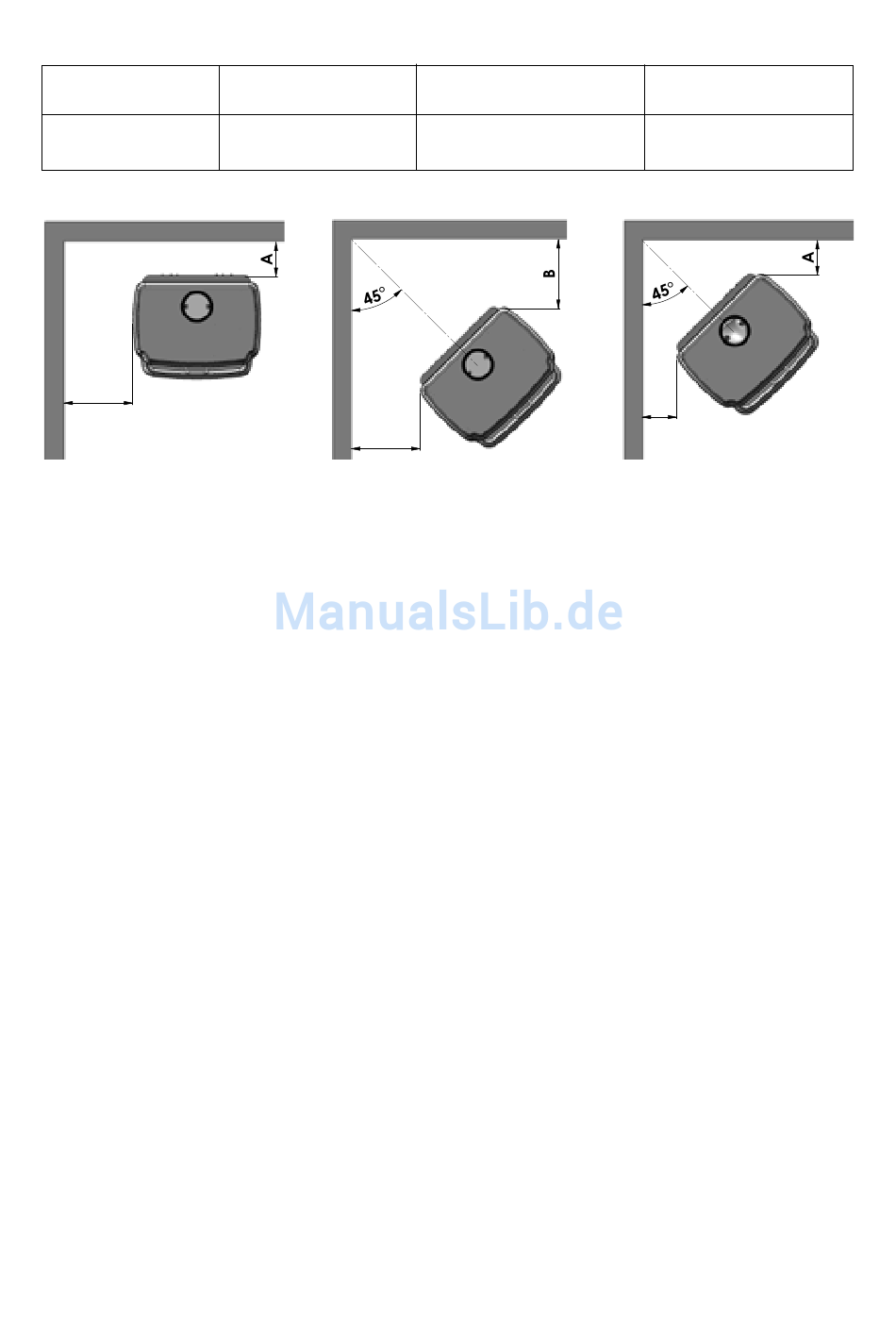

Zu Seiten des Ofens (B)
