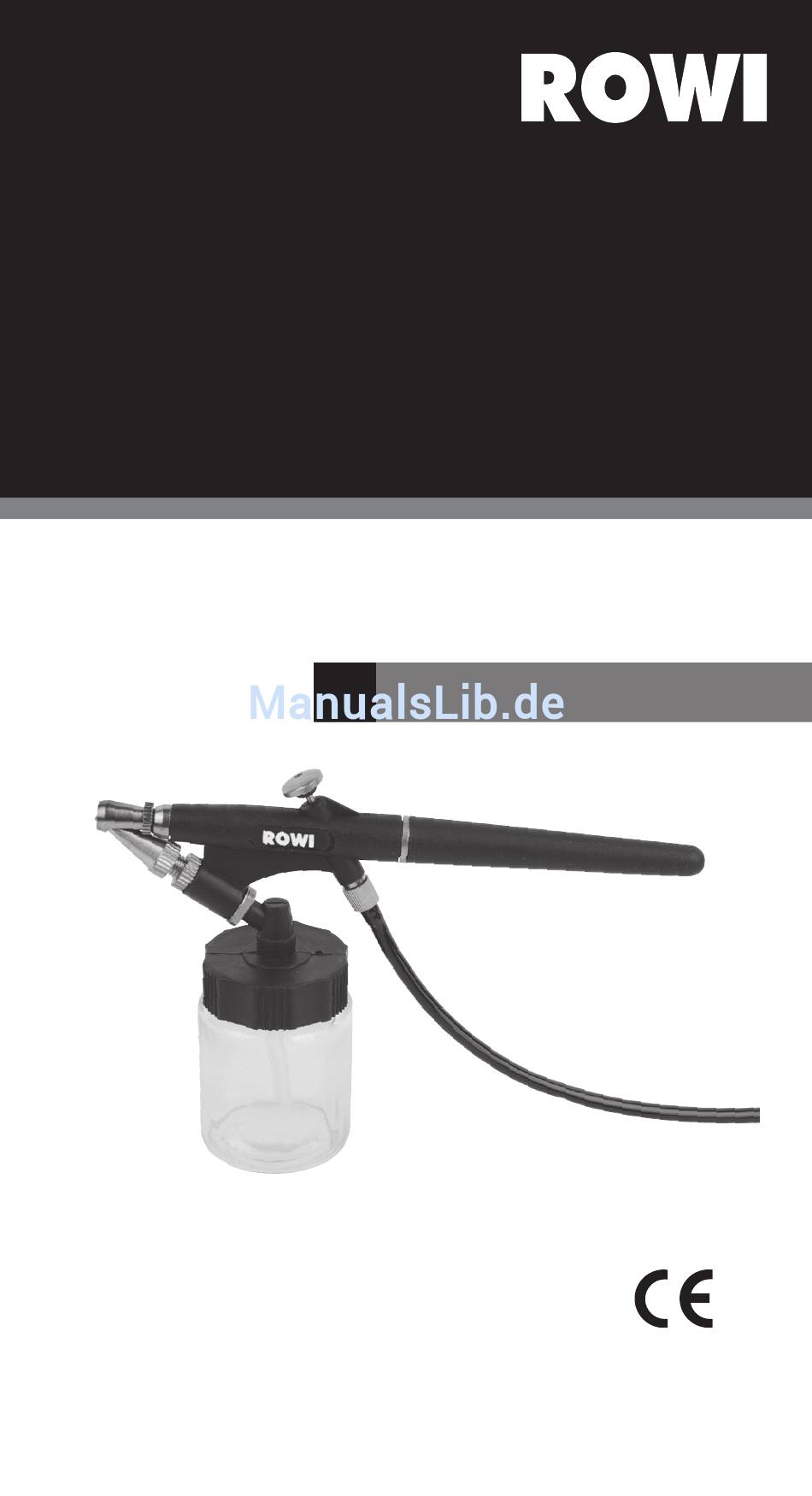

- Seite 1 DAS 8/1 Set Druckluft-Airbrush- Spritzpistolen Set, 8-teilig Artikel-Nummer: 1 02 04 0019 DE Originalbetriebsanleitung...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihrer Airbrush-Spritzpistole erlauben. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Technische Daten Anwendungsbereich und bestimmungsgemäße Verwendung 5 Sicherheitsinformationen 1.4.1 Allgemeine Sicherheitshinweise 1.4.2 Spezifische Sicherheitshinweise Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs Aufbewahren der Originalverpackung Vorbereitende Maßnahmen Bedienungsanleitung Geräteübersicht Bedienung Außerbetriebnahme der Airbrush-Spritzpistole Lagerung Wiederverpacken für private Transportzwecke Reinigung und Instandhaltung durch Benutzer 3.6.1 Reinigung 3.6.2 Instandhaltung... -
Seite 4: Konformitätserklärung
Bis heute hat sich die Airbrush-Technik in den unterschiedlichsten Bereichen durchgesetzt. Ob Werbeillustrationen, Modelbau oder Nail Design, mit diesem umfangreichen Airbrush-Spritzpistolen-Set von ROWI sind Ihrer Kreati- vität keine Grenzen gesetzt. Die Airbrush-Spritzpistole erfüllt sämtliche Anforderungen und findet dank Saugbecher besonders bei großflä- chigen Airbrush-Arbeiten ihren Einsatz. -
Seite 5: Technische Daten
Technische Daten Max. Arbeitsdruck 2 bar Luftverbrauch ca. 25 l/min Behälterinhalt 30 ml Schlauchanschluss 5 mm (AD) Farbregulierung Single Action Gewicht 0,07 kg Tab. 1: Technische Daten Anwendungsbereich und bestimmungsgemäße Verwendung Die Airbrush-Spritzpistole 8/1 ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. -
Seite 6: Sicherheitsinformationen
Sicherheitsinformationen 1.4.1 Allgemeine Sicherheitshinweise Allgemeine Sicherheits- und Unfallverhütungsvorschriften beach- ten. Zusätzlich zu den Hinweisen in dieser Bedienungsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden. Bedienungsanleitung an Dritte weiterreichen. Tragen Sie dafür Sorge, dass Dritte dieses Produkt nur nach Erhalt der erforderlichen Anweisungen benutzen. -
Seite 7: Spezifische Sicherheitshinweise
Nicht im Ex-Bereich verwenden. Verwenden Sie das Gerät nicht in explosionsgefährdeter Umgebung, in der sich Substanzen, wie brennbare Flüssigkeiten, Gase und insbesondere Farb- und Staubnebel befinden. 1.4.2 Spezifische Sicherheitshinweise Achten Sie darauf, dass der Arbeitsraum stets gut belüftet ist. Tragen Sie bei Airbrush-Arbeiten stets geeignete Schutzkleidung, insbesondere einen Atemschutz und eine Schutzbrille. -
Seite 8: Vorbereitende Maßnahmen
Vorbereitende Maßnahmen Schließen Sie die Airbrush-Spritzpistole an eine geeignete Druckluft- quelle an. Damit Sie den Luftdruck regulieren können, muss die Druck- luftquelle mit einem Druckminderer ausgestattet sein. Der Arbeitsdruck der Airbrush-Spritzpistole beträgt max. 2 bar. Je höher der Pistoleneingangsdruck umso besser ist die Zerstäu- bung und desto schwieriger ist das Handling. -
Seite 9: Bedienung
Bezeichnung Luftdüse Betätigungstaste Luftschlauch Gabelschlüssel Pipette Anschlussventil für Luftdruckflasche Anschlussadapter für Kompressor Farbglas Deckel mit Sauganschluss Farbdüse Tab. 2: Gerätebeschriftung Bedienung Verwenden Sie ausschließlich spezielle, im Handel erhältliche Air- brush-Farben. Beachten Sie unbedingt die jeweiligen Anwendungshin- weise des Farbenherstellers. Mischen bzw. verdünnen Sie die Farben gemäß den Angaben des Farbenherstellers. -
Seite 10: Außerbetriebnahme Der Airbrush-Spritzpistole
Halten Sie ca. 15 – 20 cm Abstand, um ein optimales Farbbild zu erreichen. Ein zu geringer Abstand und zu schnelle oder zu langsame Handbewegungen führen zu einem schlechten Farbbild. Achten Sie darauf, dass die verwendetet Druckluft trocken ist. Sprühen Sie nicht zu stark. Tragen Sie zunächst eine dünne Schicht Farbe auf und lassen Sie diese trocknen. -
Seite 11: Wiederverpacken Für Private Transportzwecke
Wiederverpacken für private Transportzwecke Zur Vermeidung von Transportschäden verpacken Sie die Airbrush- Spritzpistole im Falle eines Transportes immer in der mitgelieferten Hartbox. Reinigung und Instandhaltung durch Benutzer Die Airbrush-Spritzpistole ist ein Feinwerkzeug, dessen einwandfreie Funktionsfähigkeit nur bei ordnungsgemäßer Pflege und Reinigung gewährleistet ist. -
Seite 12: Instandhaltung
Trennen Sie die Airbrush-Spritzpistole von der Druckluftquelle bevor Sie mit der Instandhaltung beginnen. Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile verwendet werden dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 4). Fehlersuche und Reparatur Störung Mögliche Ursache(n) Abhilfe Zu wenig bzw. - Seite 13 Störung Mögliche Ursache(n) Abhilfe Keine Luft am Der O-Ring am Luft- Kontrollieren Sie den Werkzeug schlauch blockiert die ORing und justieren Sie Luftzufuhr. Ihn bei Bedarf nach. Zu wenig/keine Die Farbzufuhr ist Reinigen Sie die Farbe (Luft ist blockiert. Farbkanäle der Airbrush- vorhanden) Spritzpistole.
-
Seite 14: Reinigung Und Instandhaltung Durch Qualifizierte Personen
Personen Wartungsarbeiten, die nicht in den Kapiteln 3.6 – 3.7 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 4) durchge- führt werden. Bei Wartungsarbeiten innerhalb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Seite 15: Abwicklung
2. Service-Formular ausfüllen Zur Vereinfachung der Serviceabwicklung füllen Sie das dem Produkt beiliegende Service-Formular bitte vollständig aus, bevor Sie mit dem ROWI Service-Center Kontakt aufnehmen. So haben Sie alle benöti- gten Informationen griffbereit. 3. Telefonische Kontaktaufnahme Rufen Sie beim ROWI Service-Center an. Das ROWI Service-Team... -
Seite 16: Die Online-Registrierung
Augartenstraße 3 76698 Ubstadt-Weiher Die Online-Registrierung Service kennt bei ROWI keine Grenzen. Deshalb bedanken wir uns mit einem umfangreichen Online-Service bei unseren Kunden. Regis- trieren Sie sich und genießen Sie die vielen Vorzüge, die wir exklusiv für unsere registrierten Kunden bereithalten. -
Seite 17: Ersatz- Und Ausstattungsteile
5. Ersatz- und Ausstattungsteile Pos. Bezeichnung Artikel-Nummer Betätigungstaste 4 02 00 0524 O-Ring 4 02 00 0525 Feder 4 02 00 0526 Gehäuse 4 02 00 0527 Scheibe 4 02 00 0528 17/20... - Seite 18 4 02 00 0543 Gabelschlüssel 2 02 04 0004 Pipette 2 02 04 0005 Anschlussventil Luftdruckflasche 4 02 00 0544 Tab. 4: Fehlerdiagnose Bitte beachten Sie, dass einige Ersatzteile nicht einzeln austausch- bar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. 18/20...
-
