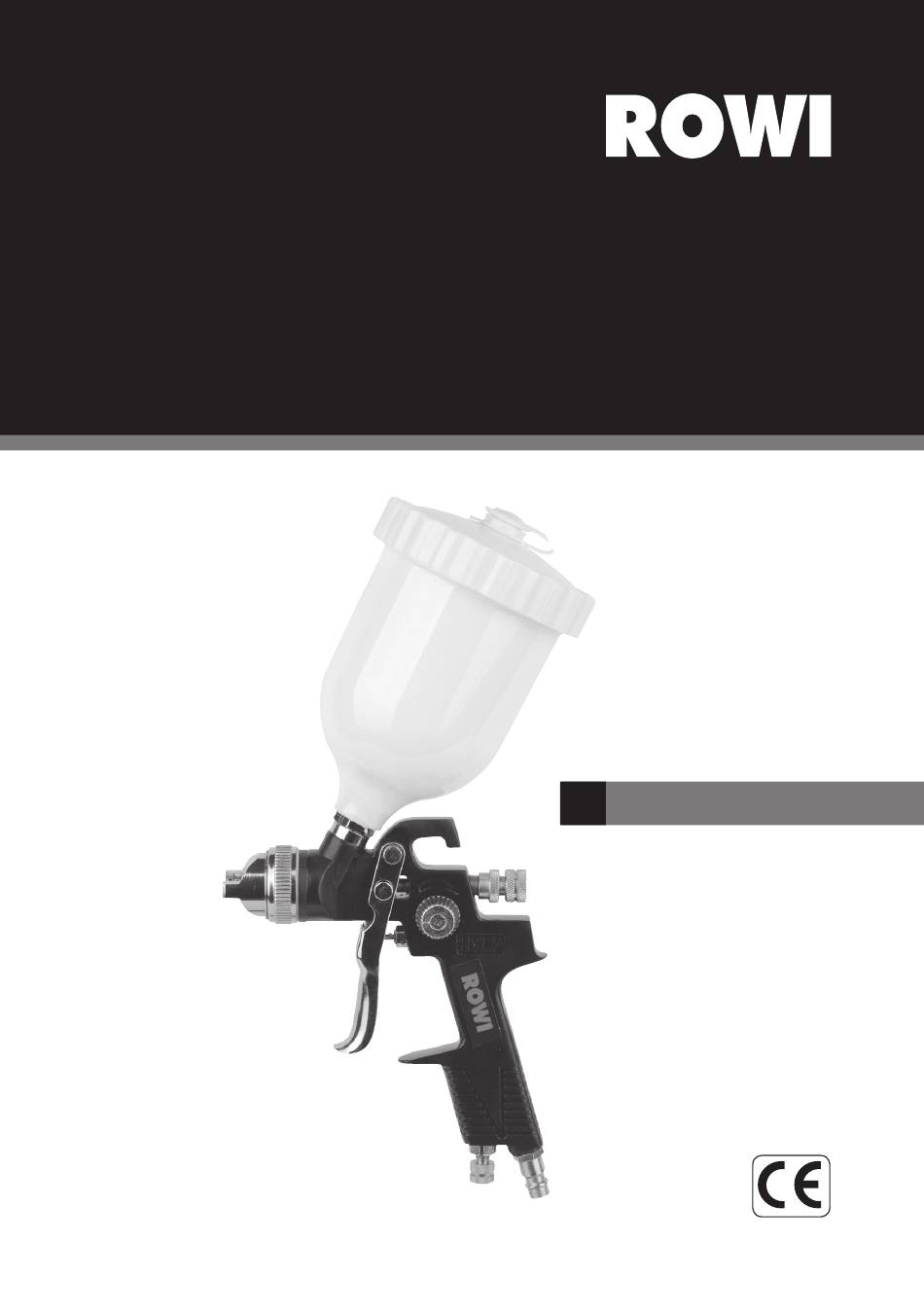

- Seite 1 DFP 600/5/1 Pro Druckluft-Farbspritzpistole Pro Artikel-Nummer: 1 02 04 0021 DE Originalbetriebsanleitung...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihrer Druckluft-Farbspritzpistole 600/5/1 Pro erlaubt. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Anwendungsbereich und bestimmungegemäße Verwendung Technische Daten Sicherheitsinformationen 1.4.1 Allgemeine Sicherheitshinweise 1.4.2 Spezifische Sicherheitshinweise Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Vorbereitende Maßnahmen Betriebsanleitung Geräteübersicht Bedienung Abschalten des Druckluft-Werkzeugs Lagerung Wiederverpacken für private Transportzwecke Reinigung und Instandhaltung Sicherheitsmaßnahmen Reinigung... -
Seite 4: Konformitätserklärung
Gerät aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bezeichnung des Gerätes: DFP 600/5/1 Pro Druckluft-Farbspritzpistole Pro Artikel-Nummer: 1 02 04 0021 Einschlägige EG-Richtlinien:... -
Seite 5: Produktbeschreibung
Eines der gebräuchlichsten Druckluftwerkzeuge ist eine Druckluft-Farbspritzpistole zum professionellen Auftragen von Farben oder Lacken aller Art. Die Druckluft-Farbspritzpistole 600/5/1 Pro von ROWI erlaubt ein präzises und schnelles Arbeiten und garantiert dank High Volume Low Pressure-Technologie (HVLP) weniger Farbnebel, spart dabei viel Farbe und sorgt durch feinste Zerstäubung für perfekte Oberflächen und schnelle Trocknung auf... -
Seite 6: Sicherheitsinformationen
Sicherheitsinformationen Allgemeines Eine unsachgemäße Benutzung der Farbspritzpistole kann schwerwiegende und weit reichende gesundheitliche Schäden sowie immense Sachschäden verursachen. Lesen Sie deshalb die folgenden Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Nur so kann ein sicherer und einwandfreier Betrieb der Farbspritz- pistole gewährleistet werden. -
Seite 7: 1.4.2 Spezifische Sicherheitshinweise
Regelmäßig prüfen. Der Gebrauch dieses Gerätes kann bei bestimmten Teilen zu Ver- schleiß führen. Kontrollieren Sie deshalb das Gerät regelmäßig auf etwaige Beschädi- gungen und Mängel. Ausschließlich Originalzubehörteile verwenden. Benutzen Sie zu Ihrer eigenen Sicher- heit nur Zubehör und Zusatzgeräte, die ausdrücklich in der Bedienungsanleitung angege- ben oder vom Hersteller empfohlen werden. -
Seite 8: Vorbereitung Des Produktes Für Den Betrieb
Insbesondere bei Lackierarbeiten ist gereinigte, kondensat- und ölfreie Druckluft unumgänglich. Zur Vermeidung von mechanischen Defekten und Leistungsnachlass empfehlen wir daher den Einsatz eines ROWI Wasserabscheiders (Art.-Nr.: 3 02 00 0009). Ein Wasserabscheider entzieht der Druckluft Feuchtigkeit und filtert durch Abrieb erzeugte Schmutzpartikel wieder heraus, was die Funktion und die Lebensdau- er Ihres Druckluft-Werkzeuges in hohem Maße beeinflussen kann. -
Seite 9: Betriebsanleitung
Betriebsanleitung Geräteübersicht Abb. 1: Geräteübersicht Bezeichnung Kunststoff-Fließbecher Farbmengenregulierung Sprühstrahlregulierung Gewindestecknippel Luftmengenregulierung Abzugshebel Edelstahldüse Tab. 2: Gerätebeschriftung Bedienung Verwenden Sie bei Ihren Lackierarbeiten ausschließlich geeignete Farben. Bevor Sie mit Ihrer Arbeit beginnen, beachten Sie unbedingt die jeweiligen Anwendungshinweise des Farbenherstellers. 9/20... - Seite 10 1. Leeren Sie die gewünschte Farbmenge in den Kunststoff-Fließbecher (siehe Abb. 1, Nr. 1), beachten Sie hierbei, dass der maximale Behälterinhalt von 600 ml nicht überschrit- ten werden darf. Schrauben Sie anschließend den Fließbecher wieder an. Der Fließbe- cher muss fest und dicht an der Farbspritzpistole angeschlossen sein. 2.
-
Seite 11: Abschalten Des Druckluft-Werkzeugs
Abschalten des Druckluft-Werkzeuges Zum Abschalten der Farbspritzpistole, den Abzugshebel loslassen und das Gerät vom Kompressor trennen. Vermeiden Sie ein unkontrolliertes Herumwirbeln des Versorgungs- schlauches, indem Sie zuerst den Schlauch vom Kompressor lösen und erst danach den Versorgungsschlauch von der Farbspritzpistole entfernen. Lagerung Schützen Sie die Farbspritzpistole vor Staub, Schmutz und Insekten. -
Seite 12: Fehlersuche Und Reparatur
Wartungsarbeiten, die nicht in Kapitel 4.2 - 4.4 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten inner- halb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unter- nehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Seite 13: Gewährleistung
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz- Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges. Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. -
Seite 14: Online-Registrierung
Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden. P Service-Formular anbringen Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport- verpackung. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3... -
Seite 15: Ersatz- Und Ausstattungsteile
Bitte beachten Sie, dass ROWI Inside ein reiner Online-Service ist. Eine postalische Registrierung ist daher nicht möglich. Ersatz- und Ausstattungsteile Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. - Seite 16 Pos. Bezeichnung Artikel-Nummer Sprühmusterkappe 4 02 00 0545 Rändelmutter 4 02 00 0546 Dichtungsring 4 02 00 0547 Sicherheitsring 4 02 00 0548 Düse 4 02 00 0627 Düsensitzring 4 02 00 0550 Dichtring 4 02 00 0551 Paßscheibe 4 02 00 0552 Halteschraube (Düse) 4 02 00 0553 Dichtung...
-
Seite 17: Entsorgung
Pos. Bezeichnung Artikel-Nummer Druckfeder 4 02 00 0578 Kontermutter 4 02 00 0579 Justierschraube (Farbmenge) 4 02 00 0580 Sicherheitsring 4 02 00 0581 Abzugshebel 4 02 00 0582 Nadelbolzen 4 02 00 0583 Abzugsbolzen 4 02 00 0584 Verschraubung 4 02 00 0585 Behälterdichtring 4 02 00 0586... -
Seite 18: Garantieerklärung
Garantieerklärung Unbeschadet der gesetzlichen Gewährleistungsansprüche gewährt der Hersteller eine Garantie gemäß den Gesetzen Ihres Landes, mindestens jedoch 1 Jahr (in Deutschland 2 Jahre). Garantiebeginn ist das Verkaufsdatum des Gerätes an den Endverbraucher. Die Garantie erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. - Seite 19 [ Notizen ] 19/20...
- Seite 20 Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
