Originalbetriebsanleitung

5/15

BENUTZERHANDBUCH

OM155CGER.515

HYDRAULIKHAMMER

RAMMER 155

CITY

Inhaltsverzeichnis

Inhaltszusammenfassung für RAMMER 155

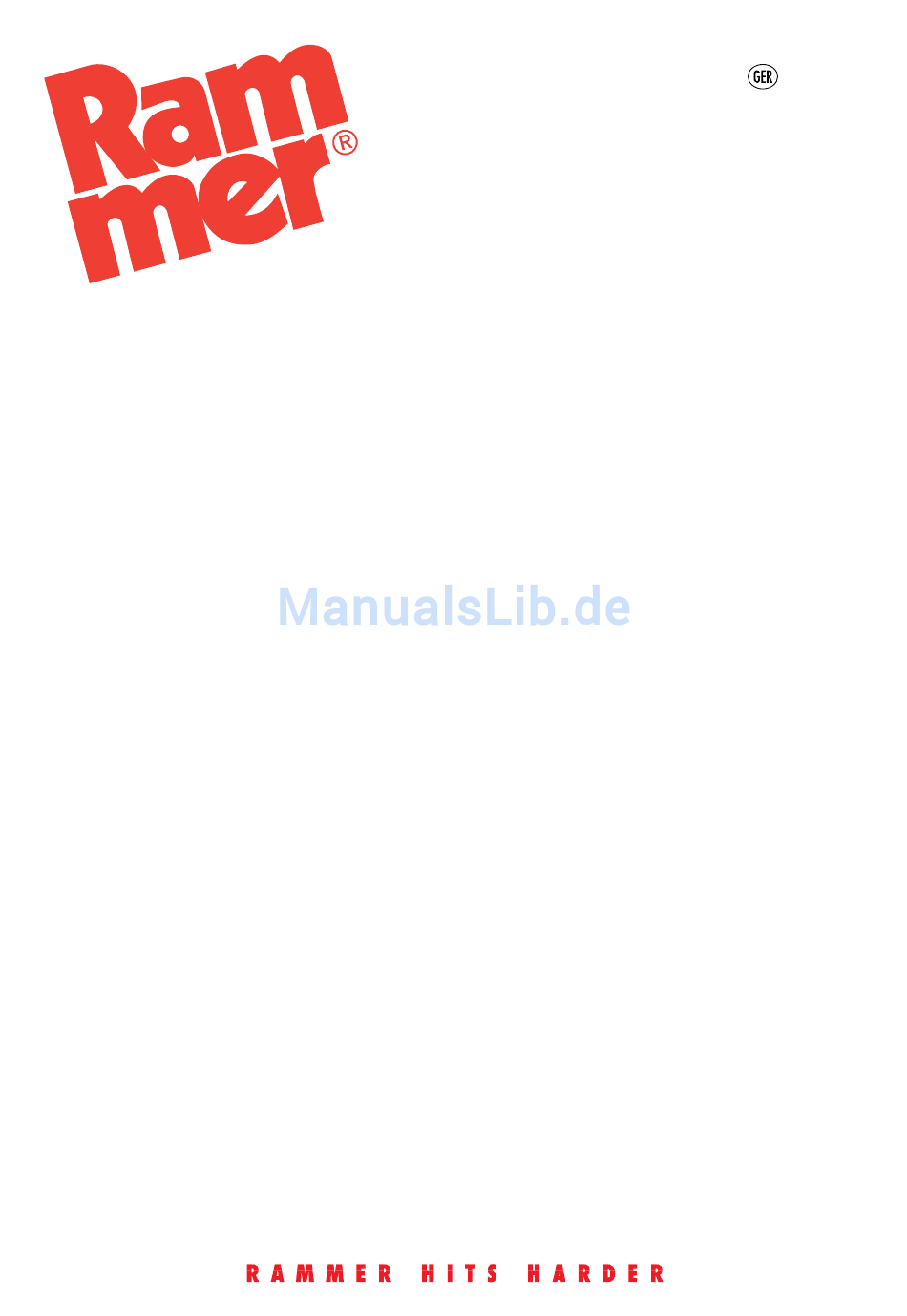

Seite 1 Originalbetriebsanleitung 5/15 BENUTZERHANDBUCH OM155CGER.515 HYDRAULIKHAMMER RAMMER 155 CITY...
Seite 2: Inhaltsverzeichnis
BETRIEB ........3 Der Hammer schlägt unregelmäßig jedoch mit voller Schlagkraft.
Seite 4: Vorwort
Vorwort 155 CITY 1. VORWORT 1.1 ALLGEMEINES Wir gratulieren Ihnen zum Erwerb dieses Produktes. Vorausgesetzt, dass das Gerät korrekt installiert ist, wird es sich als produktive Maschine erweisen, die lediglich in regelmäßigen Abständen gewartet werden muss. 1.2 ZU DIESEM HANDBUCH Dieses Handbuch ist so aufgebaut, dass die Ausrüstung und der sichere Betrieb der...
Seite 5: Wichtige Sicherheitshinweise
155 CITY Vorwort Dieses Symbol kennzeichnet verbotene Maßnahmen oder mit Gefahren verbundene Standorte. Wenn Sie diesen Sicherheitswarnhinweis nicht verstehen oder nicht befolgen, können Sie oder andere Personen unter Umständen verletzt bzw. auch die Ausrüstung beschädigt werden. Siehe Abbildung 2. Das nachfolgende Symbol kennzeichnet korrekte und empfohlene Maßnahmen.
Seite 6: Garantie
Vorwort 155 CITY Zum korrekten Einsatz des Abbruchwerkzeugs müssen Sie auch mit dem Trägergerät sachgemäß umgehen können. Montieren Sie das Abbruchwerkzeug nicht und setzen Sie es nicht ein, wenn Sie mit der Bedienung des Trägergerätes nicht vertraut sind. Das Abbruchwerkzeug ist ein leistungsstarkes Werkzeug. Es kann Schäden verursachen, wenn die Vorschriften beim Einsatz nicht eingehalten...
Seite 7 155 CITY Vorwort 2. Bestellnummer (falls vorhanden) 3. Lieferanschrift 4. Lieferart 5. Gewünschter Liefertermin 6. Rechnungsanschrift 7. Modell und Seriennummer des Produkts 8. Bezeichnung, Nummer und erforderliche Anzahl der Ersatzteile COPYRIGHT © 2015 SANDVIK MINING AND CONSTRUCTION OY Betrieb - Seite 7...
Seite 8: Maschinennummer
Maschinennummer 155 CITY 2. MASCHINENNUMMER 2.1 MODELL UND SERIENNUMMER Die Seriennummer des Hammers ist in den Ventilkörper eingeschlagen. Modell und Seriennummer befinden sich außerdem auf dem CE-Markierungsschild. Prüfen Sie, ob das Modell mit den auf dem Deckblatt dieses Handbuchs angegebenen Daten übereinstimmt.
Seite 9: Einführung
155 CITY Einführung 3. EINFÜHRUNG 3.1 ÜBERBLICK Der Hammer ist ein hydraulisch betriebenes Werkzeug. Er kann an jedem Trägergerät eingesetzt werden, das die erforderlichen hydraulischen und mechanischen Montageanforderungen erfüllt. Prinzipiell besteht die Funktion des Hammers in einem wiederholten hydraulischen Anheben und Heruntertreiben des Schlagkolbens auf die Schlagfläche eines herausnehmbaren Meißels.
Seite 10 Einführung 155 CITY Die Hebevorrichtungen müssen das Gewicht des Geräts sicher tragen können. Siehe “Technische Daten des Hammers” auf Seite 62. Die Ketten oder Gurte zum Heben des Geräts entsprechend der Abbildung anbringen. R010272 SICHERHEITSANWEISUNGEN FÜR HEBEARBEITEN Es folgen einige allgemeine Sicherheitsanweisungen für Hebearbeiten. Darüber hinaus müssen lokale und nationale Normen für Maschinen und Hebeausrüstungen...
Seite 11: Hauptteile
F. Anschlussgewinde G. Schmiernippel H. Meißel und Befestigungsbolzen für die untere Meißelbuchse 3.5 UMWELTSCHUTZ UND RECYCLING Rammer stellt Produkte her, die zum Recycling von Materialien beitragen und es dem Anwender ermöglichen, seine Ziele im Bereich des Umweltschutzes zu erreichen. Während...
Seite 12 155 CITY Es wird alles unternommen, um die Risiken zu minimieren, die im Zusammenhang mit dem Betrieb und der Wartung von Rammer-Produkten stehen und eine Gefahr für den Menschen und die Umwelt darstellen könnten. Sandvik unterstützt Kunden in ihren Bemühungen, den Umweltschutz in ihrer täglichen Arbeit umzusetzen.
Seite 13: Sicherheit
155 CITY Sicherheit 4. SICHERHEIT 4.1 ALLGEMEINE SICHERHEITSBESTIMMUNGEN Jede mechanische Ausrüstung stellt eine Gefahrenquelle dar, wenn sie unvorsichtig oder ohne vorschriftsmäßige Wartung eingesetzt wird. Beim Einsatz und bei der Wartung von Maschinen entstehen die meisten Unfälle durch die Nichtbeachtung grundlegender Sicherheitsregeln oder Vorsichtsmaßnahmen. In vielen Fällen kann ein Unfall dadurch vermieden werden, dass eine potentiell gefährliche Situation...
Seite 14 Sicherheit 155 CITY Der Sicherheitsaufkleber auf dem Hammer und der darauf zu lesenden Text sind nachfolgend aufgeführt. „GEFAHR DURCH NICHTBEACHTEN VON HINWEISEN Ein falscher Umgang kann zu schweren Verletzungen mit Todesfolge führen. Lesen und befolgen Sie die Anleitungen in diesem Handbuch.“...
Seite 15 155 CITY Sicherheit Halten Sie andere Personen fern. Führen Sie keine neuen Arbeiten aus, bevor Sie sicher sind, dass Sie sie ohne Gefährdung erledigen können. VORSCHRIFTEN UND GESETZLICHE BESTIMMUNGEN Alle Gesetze, Baustellen- und anderen örtlichen Vorschriften, die Sie und Ihre Ausrüstung betreffen, müssen eingehalten werden.
Seite 16 Sicherheit 155 CITY Das Einatmen von Staub kann zu schweren Verletzungen oder zum Tod führen. Tragen Sie immer einen ordnungsgemäßen Atemschutz.“ DANGER DUST HAZARD Breathing dust will cause death or severe injury. Always wear approved respirator. 169410_ENG-1 R010349 Luftübertragene Schmutzstoffe sind mikroskopische Teilchen, die, wenn sie eingeatmet werden, gesundheitsschädigend sind.
Seite 17 155 CITY Sicherheit Atemschutzvorrichtungen für Bediener und Zuschauer müssen durch den Hersteller der Atemschutzvorrichtungen für die besagte Anwendung genehmigt worden sein. Es ist entscheidend, dass die Atemschutzvorrichtungen vor winzigen Staubteilchen schützen, diese Staublungenkrankheit oder andere ernsthafte Lungenkrankheiten hervorrufen können. Sie sollten die Anlagen solange nicht betreiben, bis Sie sich vergewissert haben, dass die Atemschutzvorrichtungen einwandfrei funktionieren.
Seite 18 Sicherheit 155 CITY WARNING FLYING OBJECTS HAZARD Fragments fly up to 40 m (130 ft) and could cause death or severe injury. Stop operation when a person enters hazard zone. Wear approved personal protective equipment. 169410_ENG-2 R010350 Schützen Sie sich und Ihre Umgebung vor umherfliegenden Materialsplittern.
Seite 19 155 CITY Sicherheit WARNING NOISE HAZARD Continuous exposure to noise above 80 dB(A) could cause hearing impairment. Wear approved hearing protectors. 169410_ENG-4 R010351 LEISTUNGSGRENZEN DER AUSRÜSTUNG Ein Einsatz der Ausrüstung über die konstruktionsbedingten Leistungsgrenzen hinaus kann zu Schäden führen. Darüber hinaus kann er auch gefährlich sein. Siehe “Technische Daten des Hammers”...
Seite 20 Druck am Hammer ansteht. Ein Versuch, die Druckspeicher zu zerlegen, ohne den Druck zuvor abzulassen, kann zu Verletzungen oder Tod führen. Versuchen Sie nicht, die Druckspeicher zu demontieren, sondern setzen Sie sich vorher mit Ihrem örtlichen Sandvik Rammer- Händler in Verbindung. HEBEVORRICHTUNG Sie können verletzt werden, wenn Sie eine fehlerhafte Hebevorrichtung benutzen.
Seite 21 ÄNDERUNGEN UND SCHWEIßARBEITEN Nicht genehmigte Änderungen können zu Verletzungen und Schäden führen. Wenden Sie sich an Ihren Sandvik Rammer-Händler vor Ort, bevor Sie Änderungen am Abbruchwerkzeug vornehmen. Vor Durchführung von Schweißarbeiten am Hammer sind der Generator und die Batterie des Trägergerätes abzuklemmen, wenn der Hammer am Trägergerät eingebaut ist.
Seite 22 Sicherheit 155 CITY Folgen Sie IMMER den Anleitungen der Sicherheitshinweise und den Symbolen auf den Sicherheitsaufklebern sowie der Anleitung im Handbuch, um schwere Verletzungen und Tod zu vermeiden! Achten Sie darauf, dass die Sicherheitsaufkleber immer sauber und gut erkennbar sind. Kontrollieren Sie dies täglich. Sicherheitsaufkleber und -anleitungen, die nicht mehr vorhanden, beschädigt, übermalt oder lose sind, oder die nicht mehr lesbar...
Seite 23 155 CITY Sicherheit WARNING Hydraulic Hammer FLYING OBJECTS HAZARD Fragments fly up to 40 m (130 ft) and could cause death or severe DANGER injury. WARNING WARNING Model: Stop operation when a person enters hazard zone. DUST HAZARD IGNORING Version:...
Seite 24: Betrieb
Betrieb 155 CITY 5. BETRIEB 5.1 BETRIEBSANWEISUNGEN EMPFOHLENER VERWENDUNGSZWECK Der Hammer ist für den Einsatz beim Brechen von Beton, Straßendecken oder Asphalt sowie bei hartem oder gefrorenem Boden bestimmt. Er eignet sich auch für leichte Gräben- und Böschungs-Anwendungen sowie zur Bodenverdichtung.
Seite 25 155 CITY Betrieb Hinweis: Die Temperatur des Hydrauliköls muss überwacht werden. Vergewissern Sie, dass Ölqualität und überwachte Öltemperatur zusammen die richtige Ölviskosität garantieren. Siehe “Ölspezifikation” auf Seite 42. Lärmdämpfung Wenn der Hammer in der Nähe von Wohngebieten und anderen lärmempfindlichen Bereichen eingesetzt wird, kann es zu Lärmbelästigung kommen.
Seite 26: Täglicher Betrieb
Betrieb 155 CITY 5.2 TÄGLICHER BETRIEB ALLGEMEINE RICHTLINIEN Zum Schutz des Bedieners gegen umherfliegende Teile wird ein Schutzgitter empfohlen. Halten Sie die Fenster und Türen des Fahrerhauses während des Betriebs geschlossen. Halten Sie den Meißel immer in einem Winkel von 90°. Sollte sich das Arbeitsstück bewegen oder die Oberfläche brechen, müssen Sie den...
Seite 27 155 CITY Betrieb kleinen Schritten von der äußeren Kante zur Mitte vorgehen. Schlagen Sie nicht länger als 15 Sekunden an der gleichen Stelle. Schalten Sie den Hammer ab und ändern Sie die Stellung des Meißels, falls das Material nicht bricht oder der Meißel nicht eindringt. Übermäßig langes Schlagen an einem Punkt erzeugt Staub unter dem Meißel.
Seite 28 Betrieb 155 CITY Meißel in einem Winkel von 90° zur Wand ansetzen. Schlagen und hebeln Sie niemals gleichzeitig, wenn Sie Beton bzw. hartes oder gefrorenes Erdreich brechen. Das Werkzeug kann dabei abbrechen. Steine in hartem oder gefrorenem Erdreich können eine Verbiegung verursachen. Gehen Sie vorsichtig vor und schalten Sie den Hammer ab, wenn Sie einen plötzlichen...
Seite 29 155 CITY Betrieb Ausleger des Trägergerätes oder die Hydraulikleitungen berührt. Setzen Sie den Hammer nicht ein, wenn sich der Stiel- oder der Löffelkippzylinder des Trägergerätes an einem Ende seines Hubs befindet (entweder voll ein- oder ausgefahren). Das Trägergerät kann dadurch beschädigt werden.
Seite 30 Betrieb 155 CITY schneller. Verwenden Sie den Hammer oder die Meißel nicht zum Anheben. Die Hebeösen am Hammer dienen nur zur Lagerung und zu Wartungszwecken. Seite 30 - Betrieb COPYRIGHT © 2015 SANDVIK MINING AND CONSTRUCTION OY...
Seite 31 155 CITY Betrieb ARBEITSABLAUF Warnung! Schützen Sie sich und Ihre Umgebung vor umherfliegenden Materialsplittern. Setzen Sie den Hammer oder das Trägergerät nicht ein, wenn sich jemand in der Nähe des Hammers befindet. Benutzen Sie den Hammer (als Standardmontage) nicht unter Wasser. Wenn Wasser in den Raum eindringt, in dem der Kolben auf den Meißel schlägt,...
Seite 32 Betrieb 155 CITY 4. Drücken Sie den Hammer mit Hilfe des Baggerauslegers fest an das Material an. Den Hammer nicht mit dem Ausleger anhebeln. Drücken Sie mit dem Ausleger nicht zu stark und nicht zu wenig. Die Andruckkraft ist korrekt, wenn die Ketten des Fahrwerks sich gerade eben vom Boden abzuheben beginnen.
Seite 33: Montage Und Demontage Des Hammers
155 CITY Betrieb 7. Schalten Sie den Hammer schnell ab. Lassen Sie den Hammer nicht durchfallen und vermeiden Sie Leerschläge, wenn das Arbeitsstück bricht. Häufige Leerschläge haben eine nachteilige Wirkung auf den Hammer. Das Gehäuse verschleißt schneller, wenn der Hammer durchfällt.
Seite 34: Transport
Betrieb 155 CITY 5. Entfernen Sie die Löffelbolzen und andere Teile. 6. Das Trägergerät kann jetzt beiseite gefahren werden. MONTAGE 1. Bringen Sie den Hammer auf die gleiche Weise an, wie ein Löffel montiert wird. Setzen Sie die Löffelbolzen ein.
Seite 35: Besondere Einsatzbedingungen
155 CITY Betrieb 5.5 BESONDERE EINSATZBEDINGUNGEN Besondere Einsatzbedingungen sind Bedingungen, bei denen der Hammer für andere Arbeiten als für die normalen Brech- oder Abbrucharbeiten genutzt wird; dazu gehören u. a.: ■ Tunnelarbeiten ■ Reinigung der Gießerei ■ Betrieb unter Wasser ■...
Seite 38: Schmieren Von Hydraulikhämmern
155 CITY 1. SCHMIEREN VON HYDRAULIKHÄMMERN 1.1 EMPFOHLENE FETTE Nutzen Sie für die Schmierung nur RAMMER SCHMIERMITTEL, Teile Nr. 902045 (400g-Patrone), Teilnummer 902046 (18kg-Fass), oder Schmiermittel, die die folgenden Kriterien erfüllen: ■ Kein Tropfpunkt oder sehr hoch, über 250 °C (480 °F).
Seite 39: Schmieren Von Hand
155 CITY Schmieren von Hydraulikhämmern 1.2 SCHMIEREN VON HAND Befolgen Sie die Anweisungen zum Abschmieren des Produkts und vermeiden Sie übermäßige Schmieren mit hohen Fettverlusten. Entsorgen Sie leere Fettbehälter vorschriftsmäßig. SCHMIERINTERVALL 1. Der Meißelschaft muß vor dem Einsetzen des Meißels gut geschmiert werden.
Seite 40 Schmieren von Hydraulikhämmern 155 CITY Den Raum zwischen Kolben und Meißel nicht mit Fett füllen. Die untere Kolbendichtung könnte dadurch beschädigt werden, so daß der Hammer Öl verliert. Seite 40 - Schmierung COPYRIGHT © 2015 SANDVIK MINING AND CONSTRUCTION OY...
Seite 41: Hydrauliköl Des Trägergerätes
155 CITY Hydrauliköl des Trägergerätes 2. HYDRAULIKÖL DES TRÄGERGERÄTES 2.1 ANFORDERUNGEN AN DAS HYDRAULIKÖL ALLGEMEINE ERFORDERNISSE Im allgemeinen kann das ursprünglich für das Trägergerät vorgesehene Hydrauliköl in diesem Abbruchwerkzeug verwendet werden. Da sich hierbei das Öl jedoch stärker erhitzt als bei üblichen Baggerarbeiten, muß die Öltemperatur überwacht werden.
Seite 42 Hydrauliköl des Trägergerätes 155 CITY ÖLSPEZIFIKATION Die nachstehende Tabelle zeigt die für die Verwendung mit dem Hammer empfohlenen Hydrauliköle. Die am besten geeignete Ölsorte ist so auszusuchen, daß die Temperatur des Hydrauliköls im Dauerbetrieb im idealen Bereich des Diagramms liegt und das Hydrauliksystem so verwendet wird, wie es am vorteilhaftesten ist.
Seite 43: Ölkühler
155 CITY Hydrauliköl des Trägergerätes Zu dünnflüssiges Öl ■ Wirkungsgradverluste (innere Leckagen) ■ Beschädigung der Dichtungen, Leckagen ■ Schneller Verschleiß der Bauteile durch geringere Schmierfähigkeit ■ Der Hammer schlägt langsam und unregelmäßig ■ Gefahr der Kavitationserosion in den Pumpen und im Hydraulik-Hammer Achtung: Wir empfehlen unbedingt, für Sommer- und Winterbetrieb bei...
Seite 44: Ölfilter
Hydrauliköl des Trägergerätes 155 CITY Ein Standard-Trägergerät mit einem geeigneten Hammerkreislauf entspricht den Anforderungen an die erforderliche Kühlleistung. Wenn die Öltemperatur während des Hammerbetriebs aber dazu neigt, zu hoch zu werden, muß folgendes geprüft werden: ■ Das Druckbegrenzungsventil des Hammerkreislaufs ist während des Hammerbetriebs nicht geöffnet.
Seite 45 155 CITY Hydrauliköl des Trägergerätes Durch Verunreinigungen des Hydrauliköls in den Kreisläufen des Trägergerätes und des Hammers können folgende Schäden auftreten: 1. Die Lebensdauer der Pumpen und anderer Komponenten wird wesentlich verkürzt. ■ Schneller Verschleiß der Teile. ■ Kavitationserosion. 2. Verschleiß der Zylinder und Dichtungen.
Seite 48: Routinewartung
Routinewartung 155 CITY 1. ROUTINEWARTUNG 1.1 ÜBERBLICK Das Produkt ist ein mit hoher Präzision gefertigtes hydraulisches Gerät. Absolute Sauberkeit äußerste Sorgfalt sind grundlegende wesentliche Voraussetzungen bei der Handhabung aller hydraulischen Komponenten. Verunreinigungen sind der schlimmste Feind einer Hydraulikanlage. Behandeln Sie die Teile des Produkts sorgfältig und vergessen Sie nicht, gereinigte und getrocknete Teile mit einem flusenfreien Lappen abzudecken.
Seite 49: Inspektion Und Wartung Durch Den Händler
Sie die Durchführung der Jahresinspektion versäumen, kann dies schwere Schäden am Hammer hervorrufen. Ihr Sandvik Rammer-Händler dichtet den Hammer neu ab und tauscht bei Bedarf die Membranen des Druckspeichers sowie die Sicherheitsaufkleber aus. Kontaktieren Sie für nähere Informationen in Bezug auf jährliche Servicearbeiten Ihren Sandvik Rammer-Händler.
Seite 50: Sonstige Wartungsverfahren
Routinewartung 155 CITY 1.5 SONSTIGE WARTUNGSVERFAHREN WASCHEN DES GERÄTES Nach dem Arbeiten mit dem Gerät und Ausbauen aus dem Trägergerät, kann sich Schmutz (Schlamm, Steinstaub etc.) festgesetzt haben. Das Produkt muß mit einem Dampfreiniger gewaschen werden, bevor er in die Werkstatt geschickt wird. Wenn dies versäumt wird, können unter Umständen bei der Demontage und Montage...
Seite 51: Werkzeugwechsel
155 CITY Werkzeugwechsel 2. WERKZEUGWECHSEL VERSCHLEIßGRENZWERTE UND SCHMIERMITTEL FÜR DAS AUSBAUEN DES MEIßELS Position Verschleißgrenzwert Meißeldurchmesser (verschlissen) 34 mm (1,34 in) R030149 Position Verschleißgrenzwert Sperrachsendurchmesser (verschlissen) 18 mm (0,71 in) Position Schmiermittel Meißel und Meißel-Haltebolzen Meißelpaste COPYRIGHT © 2015 SANDVIK MINING AND CONSTRUCTION OY...
Seite 52: Ausbau Des Meißels
Werkzeugwechsel 155 CITY AUSBAU DES MEIßELS Warnung! Der Hydraulikdruck im Hammer muss immer abgebaut werden, bevor das Werkzeug entfernt wird. Nach Betrieb des Hammers muss 10 Minuten gewartet werden, damit der Öldruck im Hammer absinken kann. Warnung! Ein heißes Werkzeug kann zu schweren Verletzungen führen.
Seite 53 155 CITY Werkzeugwechsel 3. Messen Sie den Durchmesser (Z) des Meißelhaltestifts. Tauschen Sie diesen bei Bedarf aus. Siehe “Werkzeugwechsel” auf Seite 51. 4. Prüfen Sie die untere Meißelbuchse auf Verschleiß. Siehe “Untere Meisselbuchse” auf Seite 54. 5. Prüfen Sie die Meißeldichtung. Tauschen Sie diese bei Bedarf aus.
Seite 54: Untere Meisselbuchse
Untere Meisselbuchse 155 CITY 3. UNTERE MEISSELBUCHSE VERSCHLEIßGRENZWERTE UND SCHMIERMITTEL FÜR DIE UNTERE MEIßELBUCHSE R030101 Position Verschleißgrenzwert Innendurchmesser der Meißelbuchse 38 mm (1,50 in) (verschlissen) Position Schmiermittel Kontaktflächen zwischen unterer Gewindepaste Vorderzylinder AUSBAU DER UNTEREN MEIßELBUCHSE 1. Entfernen Sie den Meißel.
Seite 55: Einbau Der Unteren Meißelbuchse
155 CITY Untere Meisselbuchse 2. Entfernen Sie die untere Meißelbuchse. R030106 3. Entfernen Sie die Dichtung aus der unteren Meißelbuchse. EINBAU DER UNTEREN MEIßELBUCHSE 1. Reinigen Sie alle Teile gründlich. 2. Messen Sie den Buchsen-Innendurchmesser (mit Y markiert). Die Buchse bei Bedarf ersetzen.
Seite 56: Fehlersuche
ÖLAUSTRITT VON DER DRUCKSEITE ZUR RÜCKLAUFSEITE IN DER HYDRAULIK DES TRÄGERGERÄTS Prüfen Sie die Anlage. Prüfen Sie die Pumpe und die anderen Komponenten der Hydraulik. FUNKTIONSAUSFALL DER HAMMERSTEUERUNG Der Hammer muss in einer autorisierten Rammer-Service-Werkstatt gewartet werden. KOLBENAUSFALL Der Hammer muss in einer autorisierten Rammer-Service-Werkstatt gewartet werden.
Seite 57: Der Hammer Schlägt Unregelmäßig Jedoch Mit Voller Schlagkraft
Prüfen Sie die Anlage. Prüfen Sie die Funktion des Druckbegrenzungsventil. Justieren Sie das Druckbegrenzungsventil in der Hydraulikanlage. Messen Sie den hohen Druck in der Hammer-Eintrittsleitung. FUNKTIONSAUSFALL DER HAMMERSTEUERUNG Der Hammer muss in einer autorisierten Rammer-Service-Werkstatt gewartet werden. 4.3 DER HAMMER FUNKTIONIERT NICHT ORDNUNGSGEMÄSS UND DER SCHLAG HAT KEINE KRAFT DIE ARBEITSWEISE IST NICHT VORSCHRIFTSMÄßIG...
Seite 58: Der Hammer Schaltet Nicht Aus Oder Startet Eigenständig
ÖLAUSTRITT VON DER DRUCKSEITE ZUR RÜCKLAUFSEITE IN DER HYDRAULIK DES TRÄGERGERÄTS Prüfen Sie die Anlage. Prüfen Sie die Pumpe und die anderen Komponenten der Hydraulik. DRUCKVERLUST IM DRUCKSPEICHER Der Hammer muss in einer autorisierten Rammer-Service-Werkstatt gewartet werden. FUNKTIONSAUSFALL DER HAMMERSTEUERUNG Der Hammer muss in einer autorisierten Rammer-Service-Werkstatt gewartet werden.
Seite 59: Wiederholter Werkzeugausfall
Prüfen Sie die Anlage. Prüfen Sie die Pumpe und die anderen Komponenten der Hydraulik. INTERNE ÖLLECKAGE IM HAMMER Der Hammer muss in einer autorisierten Rammer-Service-Werkstatt gewartet werden. ÜBERMÄSSIG HOHER DRUCK IN DER RÜCKLAUFLEITUNG Prüfen Sie die Anlage. Prüfen Sie die Größe der Rücklaufleitung.
Seite 60: Weitere Hilfe
Fehlersuche 155 CITY 4.8 WEITERE HILFE WEITERE HILFE Wenn weitere Hilfe erforderlich ist, müssen die Antworten auf folgende Fragen vorbereitet werden, bevor der Händler angesprochen wird. ■ Modell und Seriennummer ■ Betriebsstunden und Wartungsablauf ■ Ramdata-Bericht, falls verfügbar ■ Trägermodell ■...
Seite 62: Technische Daten Des Hammers
Technische Daten des Hammers 155 CITY 1. TECHNISCHE DATEN DES HAMMERS 1.1 TECHNISCHE DATEN Position Spezifikation 90 kg (200 lb) Mindestarbeitsgewicht Hammergewicht 74 kg (160 lb) 1000...2600 bpm Schlagfrequenz 80...130 bar (1160...1885 psi) Betriebsdruck 130...180 bar (1885...2610 psi) Druckbegrenzung, min...
Seite 63 155 CITY Technische Daten des Hammers Der effektive Druck hängt von Öldurchfluss, -viskosität, Temperatur, dem zu brechenden Material und dem Gegendruck der Rücklaufleitung ab Minimaleinstellung = Effektiver Betriebsdruck + 50 bar (730 psi) Lassen Sie sich die Tragfähigkeit des Trägergerätes vom Hersteller bestätigen Lassen Sie sich die Tragfähigkeit des Trägergerätes vom Hersteller bestätigen...
Seite 64: Hauptabmessungen
Technische Daten des Hammers 155 CITY 1.2 HAUPTABMESSUNGEN R040158 1.3 SPEZIFIZIERUNGEN FÜR DEN BEFESTIGUNGSWINKEL R040219 Position Spezifikation Prüfen Sie nach dem Schweißen nach Bedarf die Flachlage der Platte und die Walzwerkoberfläche. Die maximal erlaubte Abweichung von der Flachlage beträgt 1 mm (0,04 in)
Seite 65: Technische Daten Der Meißel
155 CITY Technische Daten der Meißel 2. TECHNISCHE DATEN DER MEIßEL R040202 Durchmesser/ Meißel Artikel-Nr. Länge Gewicht Breite Flachmeißel (A) BH401 360 mm 2,7 kg (10 lb) 36 mm (1,42 (14,17 in) Spitzmeißel (B) BH403 360 mm 2,6 kg (10 lb) 36 mm (1,42 (14,17 in) Spatenmeißel (Schneide...
Seite 66: Ce-Kennzeichnung Und Eg-Konformitätserklärung
(Richtlinie 2006/42/EG, Anhang II. 1. A; Richtlinie 2000/14/EG) Hersteller: Sandvik Mining and Construction Oy, Breakers Lahti Adresse: Taivalkatu 8, FI-15170 Lahti, Finnland Erklärt hiermit, dass der Rammer-Hydraulikhammer Modell: 155 Konform ist mit allen einschlägigen Bestimmungen der Maschinenrichtlinie 2006/42/EG. Das für die Konformitätsbewertung angewandte Verfahren ist „Bewertung der Konformität mit interner Fertigungskontrolle bei der Herstellung von Maschinen“...
Seite 70 Sandvik Mining and Construction Oy, Breakers Lahti Taivalkatu 8, P.O. Box 165, FI-15101 Lahti, Finland Phone Int. +358 205 44 151, Telefax Int. +358 205 44 150 www.rammer.com 84-20-14105-39-224-252 84-20-14105-42-152-364...
