4040d_70.doc / 11.12.17
B.3 Festgelegter Messbereich
Außerhalb dieses zur Konzentrationsbestimmung nutzbaren Messbereiches und bei anderen als den folgenden
in Abschnitt B.4 aufgeführten Nenngebrauchsbedingungen können die in Abschnitt B.5 aufgeführten Fehler-
grenzen und Grenzwerte überschritten werden.
B.3.1 Spektrales Absorptionsmaß A():
Messwellenlänge :
B.3.2
B.4 Nenngebrauchsbedingungen
B.4.1 Küvettenleerwert, spektraler Transmissionsgrad:
B.4.2 Anwärmzeit:
Anwärmzeit bei aktivierter Temperierung:
B.4.3 [Haupt-] Betriebsspannung:
B.4.4 Umgebungstemperatur:
B.4.5 Schalldruckpegel
B.5 Fehlergrenzen und andere Grenzwerte
B.5.1 Relative photometrische Unsicherheit des spektralen
Absorptionsmaßes für eine Einzelmessung:
B.5.2 Relative photometrische Kurzzeit-Standardabweichung:
B.5.3 Wellenlängenunsicherheit:
B.5.4 Spektrale Halbwertsbreite:
B.5.5 Integraler Fehlstrahlungsanteil
(gemessen bei 340 nm mit Kantenfilter NaNO
B.5.6 Temperaturunsicherheit:
Messort:

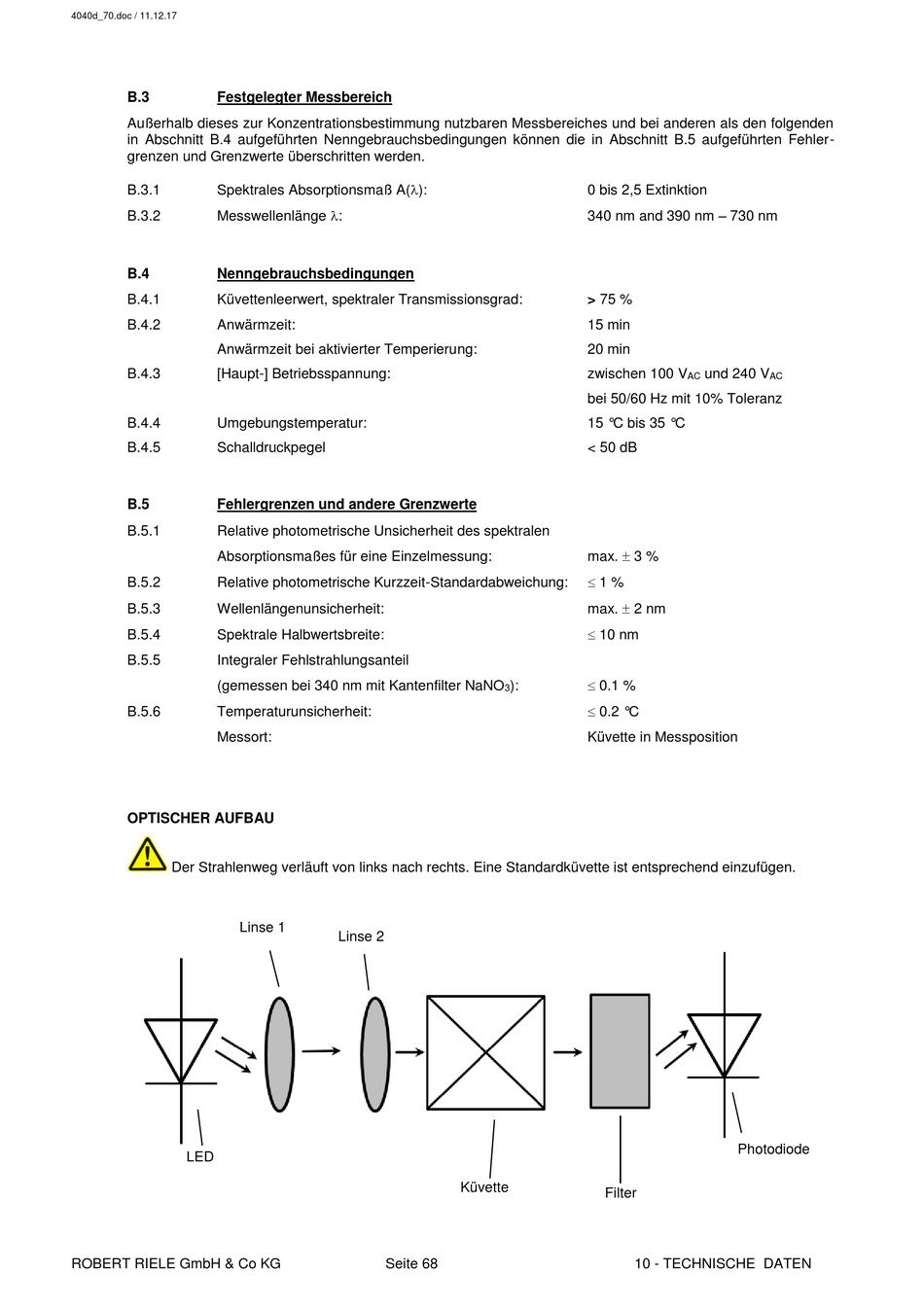

OPTISCHER AUFBAU

Der Strahlenweg verläuft von links nach rechts. Eine Standardküvette ist entsprechend einzufügen.
LED
ROBERT RIELE GmbH & Co KG
Linse 1
Linse 2
Seite 68
0 bis 2,5 Extinktion
340 nm and 390 nm – 730 nm
> 75 %
15 min
20 min
zwischen 100 V
bei 50/60 Hz mit 10% Toleranz
15 °C bis 35 °C
< 50 dB
max.  3 %
 1 %
max.  2 nm
 10 nm
 0.1 %
):
3
 0.2 °C
Küvette in Messposition
Küvette
Filter
und 240 V
AC AC
Photodiode
10 - TECHNISCHE DATEN
