MONTAGEANLEITUNG

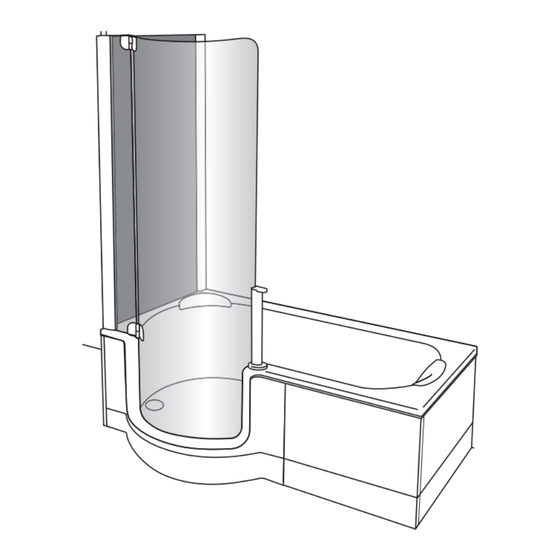

TWINLINE 1 AIR, FLÜGELTÜR mit Seitenwand
ASSEMBLY INSTRUCTIONS
TWINLINE 1 AIR, DOOR and 1 sidescreen
NOTICE DE MONTAGE
TWINLINE 1 AIR, Acces d'angle
MONTAGEVOORSCHRIFT
TWINLINE 1 AIR, DEUR en 1 zijwand
VIDEO
Vor Gebrauch sorgfältig Lesen! Zum Nachschlagen und Aufbewahren dem Endkunden übergeben!
Read carefully before use! Hand over to the customer for looking up and storage!
Avant emploi lire soigneusement! Remettez le au client pour la recherche et le stockage!
Voordien gebruik zorgvuldig lezend! Overhandig de klant voor het kijken omhooggaand en opslag!
DEUTSCH
ENGLISH
1
MA_TL_AIR_TSW_11926_11_17
AIRpool
FRANCAIS
TLA113
TLA213
TLA111
TLA211
TLA114
TLA214
TLA112
TLA212
160
170
180
NEDERLANDS
