Aqua Medic Turboflotor single 6.0 Bedienungsanleitung Seite 3

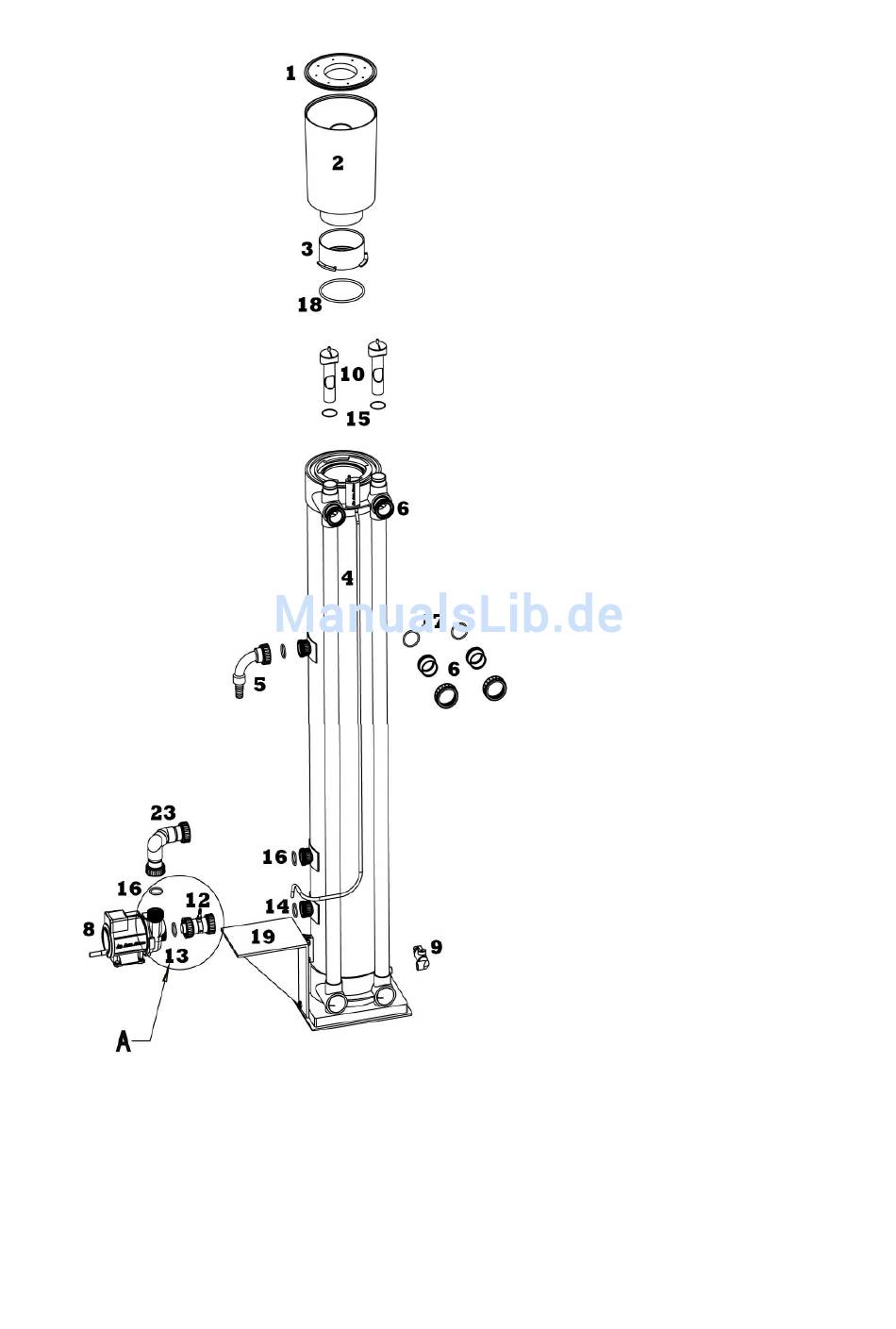

Abb. 1: Turboflotor 5000 baby ECO und single 6.0
1. Deckel
2. Schaumtopf
3. Bajonettverschluss
4. Reaktionsrohr
5. Wasserzulauf vom Aquarium
(Schlauchanschluss 22 x 20
mm)
6. Ablauf zum Aquarium
(2 x DN 40)
7. Läuferbaugruppe mit Air Wheel
(ohne Abb.)
8. Dispergatorpumpe
9. Bodenablass
10. Einstellventil für Ablaufstutzen
(2 Stück)
11. Luftansaugstutzen für
Injektordüse (ohne Abb.)
12. Injektordüse
13. O-Ring für Injektordüse
(Pumpenseite)
14. O-Ring für Injektordüse
(Abschäumerseite)
15. O-Ringe für Ablaufstutzen (2
Stück)
16. O-Ringe für Druckseite der
Pumpen
17. O-Ringe am Ablaufstutzen (2
Stück)
18. O-Ring für Bajonettverschluss
19. Halteplatte für Pumpe
20. untere Befestigungsschrauben
für Halteplatte (ohne Abb.)
21. Obere Befestigungsschrauben
für Halteplatte (ohne Abb.)
22. Gewindeplatte (ohne Abb.)
23. Druckverrohrung für Pumpe
3
