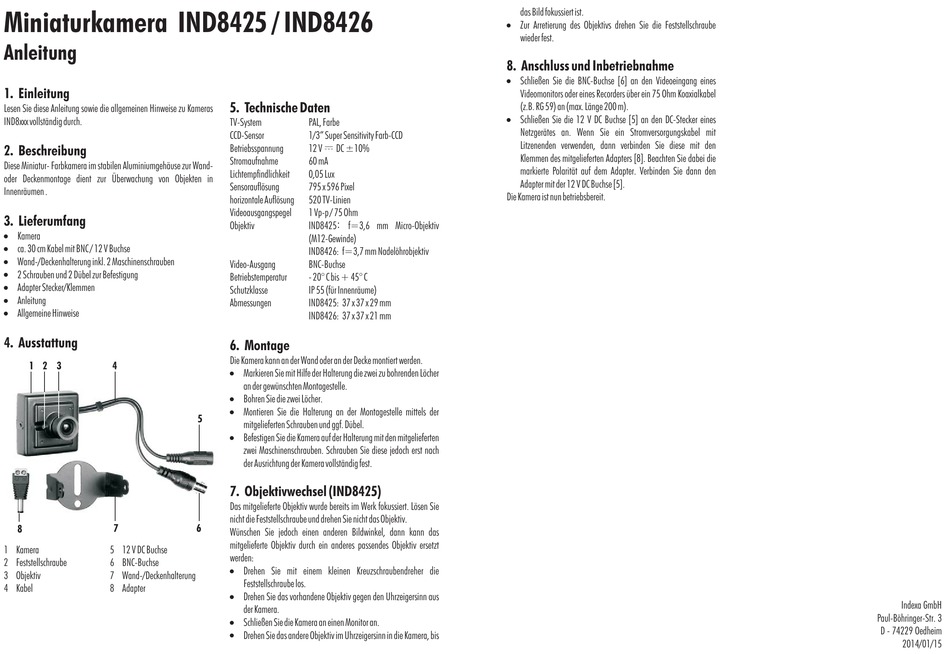

Miniaturkamera IND8425 / IND8426
Anleitung
1. Einleitung
Lesen Sie diese Anleitung sowie die allgemeinen Hinweise zu Kameras
IND8xxx vollständig durch.
2. Beschreibung
Diese Miniatur- Farbkamera im stabilen Aluminiumgehäuse zur Wand-
oder Deckenmontage dient zur Überwachung von Objekten in
Innenräumen .
3. Lieferumfang
!
Kamera
!
ca. 30 cm Kabel mit BNC / 12 V Buchse
!
Wand-/Deckenhalterung inkl. 2 Maschinenschrauben
!
2 Schrauben und 2 Dübel zur Befestigung
!
Adapter Stecker/Klemmen
!
Anleitung
!
Allgemeine Hinweise
4. Ausstattung
1 2 3 4
8 7
1 Kamera 5 12 V DC Buchse
2 Feststellschraube 6 BNC-Buchse
3 Objektiv 7 Wand-/Deckenhalterung
4 Kabel 8 Adapter
5. Technische Daten
TV-System PAL, Farbe
CCD-Sensor 1/3" Super Sensitivity Farb-CCD
Betriebsspan nung 12 V DC ± 10%
Stromaufnahme 60 mA
Lichtempfindlichkeit 0,05 Lux
Sensorauflösung 795 x 596 Pixel
horizontale Auflösung 520 TV-Linien
Videoausgangspegel 1 Vp-p / 75 Ohm
:
Objektiv IND8425 f=3,6 mm Micro-Objektiv
(M12-Gewinde)
IND8426: f=3,7 mm Nadelöhrobjektiv
Video-Ausgang BNC-Buchse
Betriebstemperatur - 20° C bis + 45° C
Schutzklasse IP 55 (für Innenräume)
Abmessungen IND8425: 37 x 37 x 29 mm
IND8426: 37 x 37 x 21 mm
6. Montage
Die Kamera kann an der Wand oder an der Decke montiert werden.
!
Markieren Sie mit Hilfe der Halterung die zwei zu bohrenden Löcher
an der gewünschten Montagestelle.
!
Bohren Sie die zwei Löcher.
!
Montieren Sie die Halterung an der Montagestelle mittels der
5
mitgelieferten Schrauben und ggf. Dübel.
!
Befestigen Sie die Kamera auf der Halterung mit den mitgelieferten
zwei Maschinenschrauben. Schrauben Sie diese jedoch erst nach
der Ausrichtung der Kamera vollständig fest.
7. Objektivwechsel (IND8425)
Das mitgelieferte Objektiv wurde bereits im Werk fokussiert. Lösen Sie
nicht die Feststellschraube und drehen Sie nicht das Objektiv.
6
Wünschen Sie jedoch einen anderen Bildwinkel, dann kann das
mitgelieferte Objektiv durch ein anderes passendes Objektiv ersetzt
werden:
!
Drehen Sie mit einem kleinen Kreuzschraubendreher die
Feststellschraube los.
!
Drehen Sie das vorhandene Objektiv gegen den Uhrzeigersinn aus
der Kamera.
!
Schließen Sie die Kamera an einen Monitor an.
!
Drehen Sie das andere Objektiv im Uhrzeigersinn in die Kamera, bis
das Bild fokussiert ist.
!
Zur Arretierung des Objektivs drehen Sie die Feststellschraube
wieder fest.
8. Anschluss und Inbetriebnahme
!
Schließen Sie die BNC-Buchse [6] an den Videoeingang eines
Videomonitors oder eines Recorders über ein 75 Ohm Koaxialkabel
(z.B. RG 59) an (max. Länge 200 m).
!
Schließen Sie die 12 V DC Buchse [5] an den DC-Stecker eines
Netzgerätes an. Wenn Sie ein Stromversorgungskabel mit
Litzenenden verwenden, dann verbinden Sie diese mit den
Klemmen des mitgelieferten Adapters [8]. Beachten Sie dabei die
markierte Polarität auf dem Adapter. Verbinden Sie dann den
Adapter mit der 12 V DC Buchse [5].
Die Kamera ist nun betriebsbereit.
Indexa GmbH
Paul-Böhringer-Str. 3
D - 74229 Oedheim
2014/01/15
