IND 8123 HX Farbkamera mit Motor- Zoom
einschließllich Anleitung für FB-8123 (optionales Zubehör)
Das ein
gebaute motorisierte Zoom- Objektiv gibt eine 22-
fache o
ptische Vergrößerung. Eine weiter 12- fach Digital-
Vergrößerung steht auch zur Verfügung. Das Auto- Focus-
System liefert automatisch eine scharfes Bild beim Zoomen
oder Schwenken.
Die Einstellungen erfolgen über ein Menü. Die Steuerung
erfolgt über 6 Tasten an der Kamera- Rückseite oder über
die verdrahtete Fernbedienung FB-8123 (optional
erhältlich).
-
Zoom (Breite/Tiefe)
-
Auto- Focus (ein/aus)
-
White Balance (auto/innen/außen)
-
Bildart (Farbe/schwarz/weiß/Negativ)
-
Helligkeit
-
Bildschärfe
Lieferumfang
-
Kamera mit Anschluss für
Wand- und Deckenhalterung
-
2 Kabellitzen (für Fernsteuerung)
Zubehör
Sie benötigen noch :
-
eine Wandhalterung (z. B. WHP 130) oder ein
Wetterschutzgehäuse (z.B. SG 03 / SG 05)
-
eine Stromversorgung 12
min. 500 mA (z.B. NG 500 S)
Technische Daten
-
TV-System: PAL, Farbe
-
CCD-Sensor: 1/4" Sony-Ex- View
-
Pixel (effektiv): 752 (H), 582 (V) / 410.000
-
Auflösung: 480 TV- Linien
-
Video-Ausgangssignal: 0,1 Vss, 75 Ohm, interne Synch.
-
min. Beleuchtung: 0,1 Lux, F / 1,6
-
Shutter: automatisch, manuell
-
Gamma : 0,45
-
S/N Ratio: 45 dB (AGC aus)
-
Objektive: 22 x Zoom, F= 1,6 - 3,7, f= 3,9 85,8 mm
-
Digital- Zoom: 12- fach
-
Erfassungswinkel: 48,2° - 2,4° (horiz.)
-
Spannung: DC 12 Volt, max. 400 mA
-
Betriebstemperatur: -10°C bis + 50°C
-
Abmessungen: 64 x 67 x 101 mm
-
Gewicht: ca. 550 g
-
Gehäuse: Aluminium, silber
-
Videoanschluss: BNC-Buchse
Anschluss
Schließen Sie den BNC-Videoausgang [2] an einen Monitor, Videorecorder, DVR, usw. über
Koaxialkabel und danach die Stromversorgung über ein Netzgerät (siehe rechte Abbildung)
(empfohlenes Netzgerät: NG 12/500 S, 500 mA, stabilisiert ) an die 12 V-Klemmen an (+12 V, GND).
Die Betriebsanzeige [6] leuchtet grün.
Sollte kein Bild vorhanden sein, prüfen Sie als erstes die Stromversorgung. Schließen Sie ggf. die
Fernbedienung FB-8123 an den Anschluss „CONTROL" [7] an (Für Anschluss an RS-485 Steuerung
siehe "Steuerung über RS-485").
Hinweis:
Diese Kamera ist nur für den Einsatz in Innenräumen geeignet. Für Außenanwendung verwenden Sie
ein entsprechendes wetterfestes Gehäuse..
V DC stabilisiert,

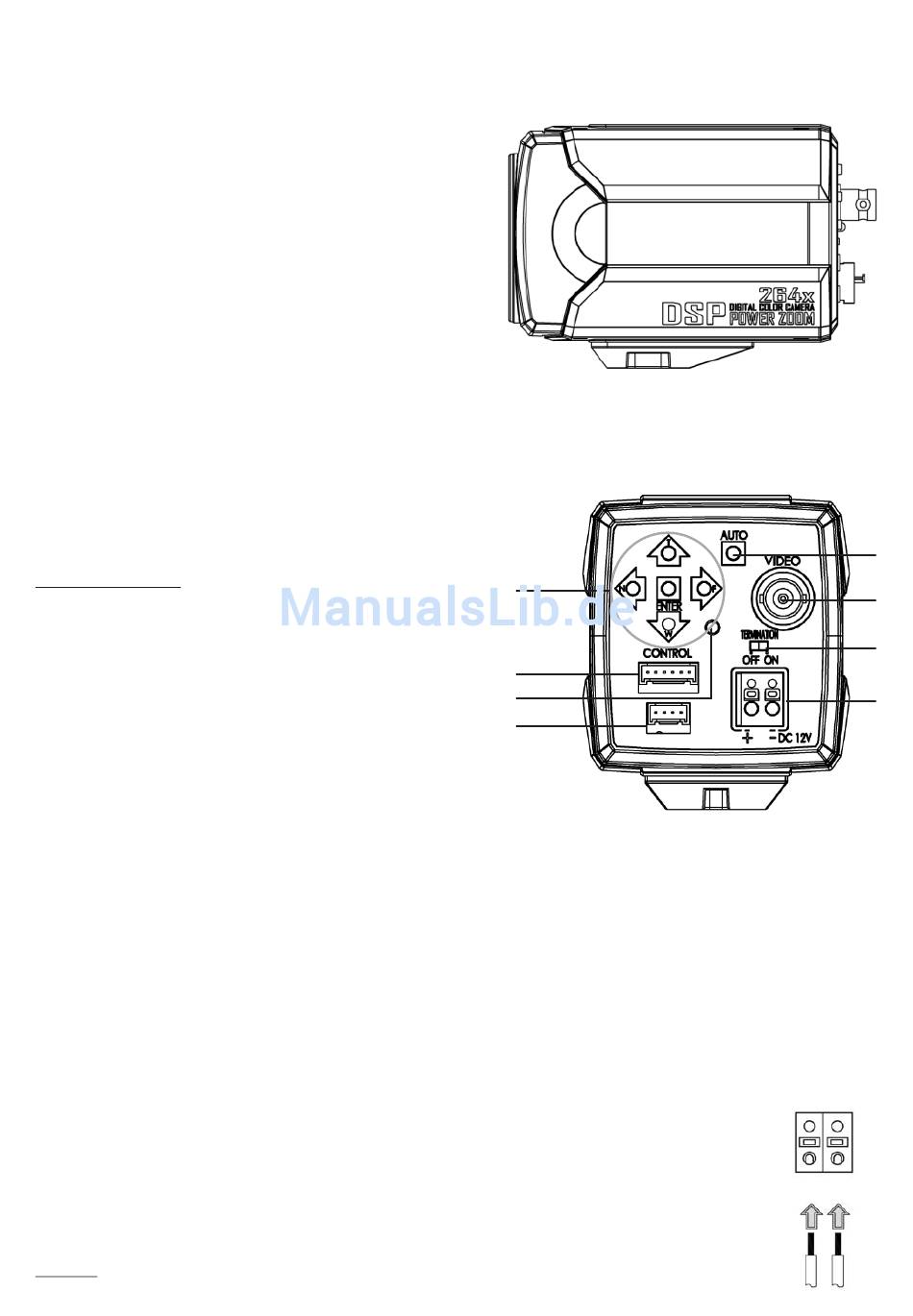

Seitenansicht der Kamera
8
7
6
5
ZFMC
Rückansicht der Kamera
1 Focus-Taste
2 Video-BNC-Ausgangsbuchse
3 Abschlussschalter (RS-485)
4 Stromanschluss 12 V DC
5 Anschluss für Telemetriesteuerung
6 Betriebsanzeige
7 Anschluss für Fernsteuerung
8 Tasten
1
2
3
4
+ DC 12 V -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für indexa IND 8123 HX
Inhaltszusammenfassung für indexa IND 8123 HX
- Seite 1 IND 8123 HX Farbkamera mit Motor- Zoom einschließllich Anleitung für FB-8123 (optionales Zubehör) Das ein gebaute motorisierte Zoom- Objektiv gibt eine 22- fache o ptische Vergrößerung. Eine weiter 12- fach Digital- Vergrößerung steht auch zur Verfügung. Das Auto- Focus- System liefert automatisch eine scharfes Bild beim Zoomen oder Schwenken.
-
Seite 2: Pin- Belegung Des Fernsteuerungsanschlusses
Die Kamera kann über die RS-485- Schnittstelle gesteuert werden über Fernbedienung SDB- 01 über Indexa DVR Serie Der Anschluss erfolgt über Pin 4 und 5 des Fernsteuerungsanschlusses [7]. Bei Verwendung der RS-485- Steuerung muss der Abschlusschalter [3] wie folgt eingestellt werden: Bei 1 zu 1 Kommunikation mit einem PC oder einer Steuerung oder bei Anschluss von mehreren Kameras nur bei der letzten Kamera. -
Seite 3: Anschluss Einer Telemetriesteuerung
RS-485 Anschluss von mehreren Kameras schwarz (B) weiß (A) Anschluss einer Telemetriesteuerung Alternativ zu der Fernbedienung oder RS-485 kann eine Telemetriesteuerung benutzt werden. (PTZ/Schwenk- Neige- Zoom mit mindestens 2 Steuerlinien: z. B. SKS-01). Anschluss Verbinden Sie das mitgelieferte Kabel mit einer Telemetriesteuerung. Verbi nden Sie danach das Kabel mit dem Anschluss für die Telemetriesteuerung „ZMFC“... -
Seite 4: Fokussierung Und Zoom Einstellen
Funktion der Tasten [8] und [1] Kamera-Tasten Fernbedienungs-Tasten “AUTO”- bzw. “A/F”-Taste Durch mehrmaliges Drücken der Taste Wechsel zwischen automatischer (A/F), bedingt automatischer (PUSH) und manuellerFokussierung (M/F) “T”-Taste Diese Taste zoomt das Objekt heran und lässt es näher und größer werden im Menü: Bewegung des Cursers nach oben “F”-Taste Diese Taste fokussiert das Objekt weiter weg mit dem gleichen Sichtwinkel (nur möglich bei Einstellung... -
Seite 5: Einstellungen Im Menü
Einstellungen im Menü Die Einstellungen werden durch die Software der Kamera durchgeführt. Die Eingabe erfolgt durch die Tasten [8] und [1] auf der Rückseite der Kamera bzw. auf der optionalen Fernbedienung. Menü-Übersicht öffnen Drücken Sie die Menü-Taste [8c] so lange, bis die Menü-Übersicht auf dem Bildschirm erscheint (die Menüpunkte verteilen sich auf zwei Bildschirmseiten). - Seite 6 FOCUS - Fokussierung Mit der Taste [8b] oder [8e] wählen Sie aus: Die Kamera fokussiert immer automatisch Die Kamera fokussiert nicht automatisch PUSH Die Kamera fokussiert nur nach Änderung der Zooms (Tasten [8a] und [8d]) automatisch SHUTTER - Blendeneinstellung Mit der Taste [8b] oder [8e] wählen Sie aus: AUTO Die Iris stellt sich automatisch auf die Lichteinfall-Menge ein 1/50;...
- Seite 7 COLOR - Farbeinstellung (Tag/Nacht-Funktion) Mit der Taste [8b] oder [8e] wählen Sie aus: COLOR Farbmodus EXT / AUTO keine Funktion Schwarz/weiß-Modus DZOOM - Digitaler Zoom Mit der Taste [8b] oder [8e] wählen Sie aus: Der digitale Zoom ist ausgeschaltet 2-facher digitaler Zoom 4-facher digitaler Zoom -facher digitaler Zoom 12-facher digitaler Zoom...
-
Seite 8: Entsorgung
Entsorgung Verpackungsmaterial und ausgediente Geräte nicht einfach wegwerfen, sondern der Wiederverwertung zuführen. Den zuständigen Recyclinghof bzw. die nächste Sammelstelle bitte bei Ihrer Gemeinde erfragen. Indexa GmbH Paul-Böhringer-Str. 3 D - 74229 Oedheim Stand 04/2007...
