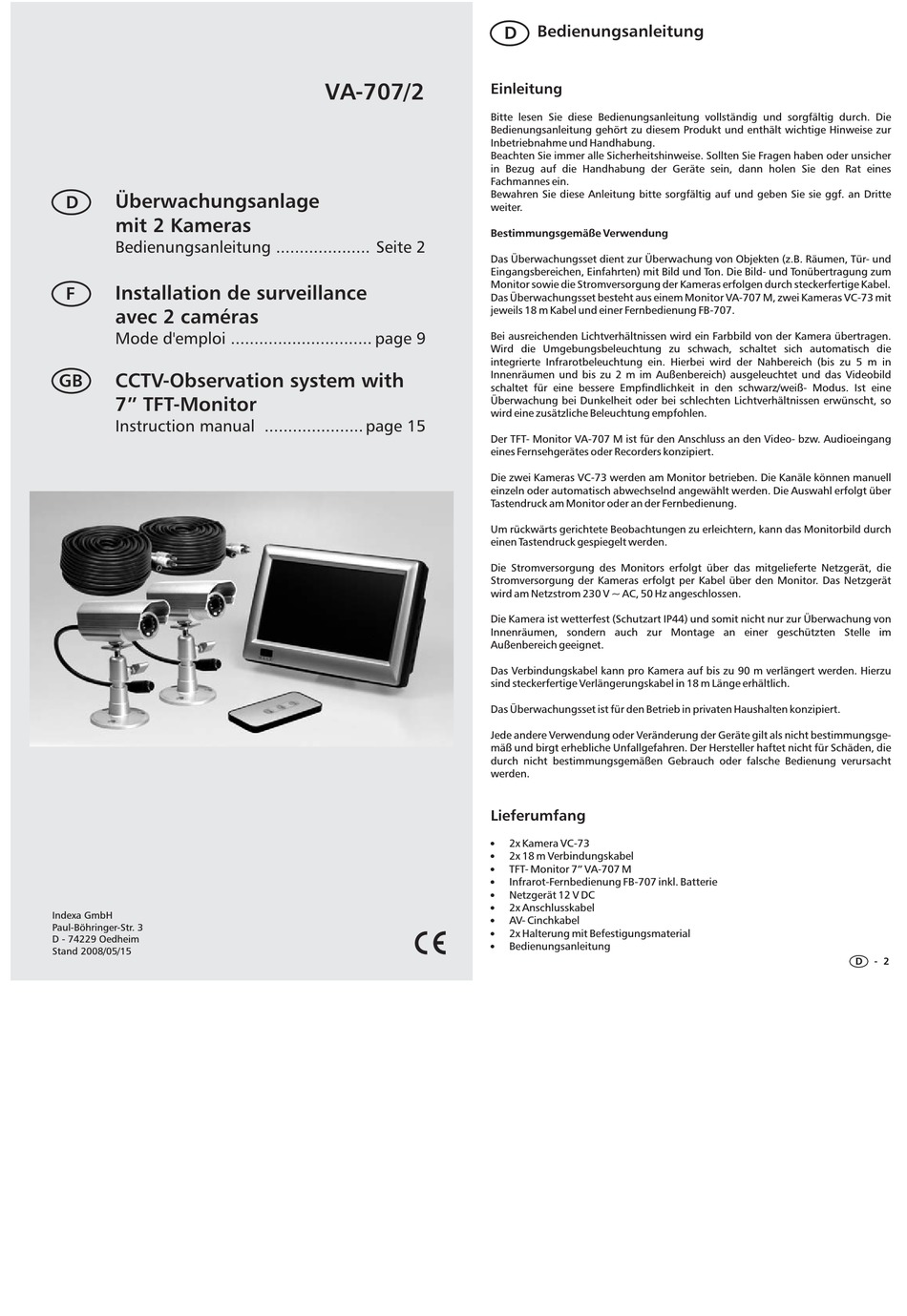

Überwachungsanlage
D
mit 2 Kameras
Bedienungsanleitung .................... Seite 2
Installation de surveillance
F
avec 2 caméras
Mode d'emploi
CCTV-Observation system with
GB
7" TFT-Monitor
Instruction manual ..................... page 15
Indexa GmbH
Paul-Böhringer-Str. 3
D - 74229 Oedheim
Stand 2008/05/15
VA-707/2
.............................. page 9
Bedienungsanleitung
D
Einleitung
Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Die
Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher
in Bezug auf die Handhabung der Geräte sein, dann holen Sie den Rat eines
Fachmannes ein.
Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte
weiter.
Bestimmungsgemäße Verwendung
Das Überwachungsset dient zur Überwachung von Objekten (z.B. Räumen, Tür- und
Eingangsbereichen, Einfahrten) mit Bild und Ton.
Monitor sowie die Stromversorgung der Kameras erfolgen durch steckerfertige Kabel.
Das Überwachungsset besteht aus einem Monitor VA-707 M, zwei Kameras VC-73 mit
jeweils 18 m Kabel und einer Fernbedienung FB-707.
Bei ausreichenden Lichtverhältnissen wird ein Farbbild von der Kamera übertragen.
Wird die Umgebungsbeleuchtung zu schwach, schaltet sich automatisch die
integrierte Infrarotbeleuchtung ein. Hierbei wird der Nahbereich (bis zu 5 m in
Innenräumen und bis zu 2 m im Außenbereich) ausgeleuchtet und das Videobild
schaltet für eine bessere Empfindlichkeit in den schwarz/weiß- Modus. Ist eine
Überwachung bei Dunkelheit oder bei schlechten Lichtverhältnissen erwünscht, so
wird eine zusätzliche Beleuchtung empfohlen.
Der TFT- Monitor VA-707 M ist für den Anschluss an den Video- bzw. Audioeingang
eines Fernsehgerätes oder Recorders konzipiert.
Die zwei Kameras VC-73 werden am Monitor betrieben. Die Kanäle können manuell
einzeln oder automatisch abwechselnd angewählt werden. Die Auswahl erfolgt über
Tastendruck am Monitor oder an der Fernbedienung.
Um rückwärts gerichtete Beobachtungen zu erleichtern, kann das Monitorbild durch
einen Tastendruck gespiegelt werden.
Die Stromversorgung des Monitors erfolgt über das mitgelieferte Netzgerät, die
Stromversorgung der Kameras erfolgt per Kabel über den Monitor. Das Netzgerät
wird am Netzstrom 230 V ~ AC, 50 Hz angeschlossen.
Die Kamera ist wetterfest (Schutzart IP44) und somit nicht nur zur Überwachung von
Innenräumen, sondern auch zur Montage an einer geschützten Stelle im
Außenbereich geeignet.
Das Verbindungskabel kann pro Kamera auf bis zu 90 m verlängert werden. Hierzu
sind steckerfertige Verlängerungskabel in 18 m Länge erhältlich.
Das Überwachungsset ist für den Betrieb in privaten Haushalten konzipiert.
Jede andere Verwendung oder Veränderung der Geräte gilt als nicht bestimmungsge-
mäß und birgt erhebliche Unfallgefahren. Der Hersteller haftet nicht für Schäden, die
durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht
werden.

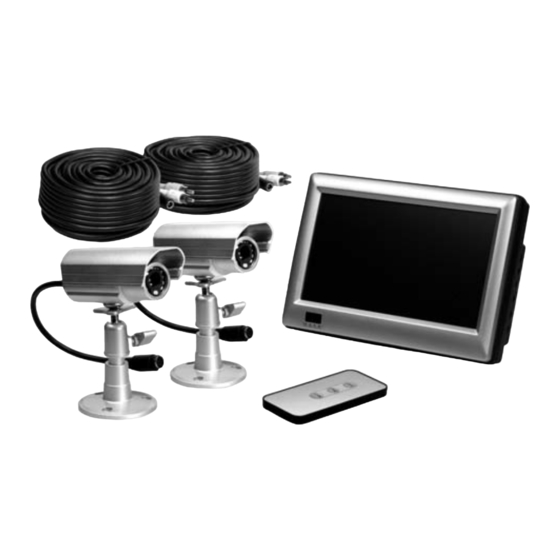

Lieferumfang
!
2x Kamera VC-73
!
2x 18 m Verbindungskabel
!
TFT- Monitor 7" VA-707 M
!
Infrarot-Fernbedienung FB-707 inkl. Batterie
!
Netzge
rät 12 V DC
!
2x Anschlusskabel
!
AV- Cinchkabel
!
2x Halterung mit Befestigungsmaterial
!
Bedienungsanleitung
Die Bild- und Tonübertragung zum
D
- 2
Inhaltsverzeichnis
Verwandte Anleitungen für indexa VA-707/2
Inhaltszusammenfassung für indexa VA-707/2
- Seite 1 Bedienungsanleitung VA-707/2 Einleitung Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Die Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung der Geräte sein, dann holen Sie den Rat eines Fachmannes ein.
- Seite 2 Klappbarer Aufstellbügel AV- Ausgangsbuchse (für Stereo-Klinkenstecker 3,5 mm) Fernbedienung FB-707 (s. Abb. E) Fernbedienung Kanalwahltaste CH1; Mit dieser Taste kann der Kanal 1 eingestellt werden. Kanalwahltaste CH2; Mit dieser Taste kann der Kanal 2 eingestellt werden. SCAN-Taste zum automatischen Abwechseln der 2 Kanäle Arretierung Batterie Batteriehalterung...
-
Seite 3: Platzierung Der Geräte
Verhindern Sie, dass das Netzgerät mit Feuchtigkeit in Berührung kommt! Andernfalls droht Lebensgefahr! Eine Videoüberwachung ersetzt nicht Ihre Sorgfalts-, Vorsorge oder Aufsichtspflicht. Achtung! Betreiben Sie den Monitor ausschließlich mit dem mitgelieferten Netzgerät. Vergewissern Sie sich vor dem Netzstromanschluss des Netzgerätes, dass der Netzstrom vorschriftsmäßig mit 230 V ~ AC, 50 Hz und mit einer max. -
Seite 4: Verlängerung Des Verbindungskabels
Wiederholen Sie alle vorigen Punkte entsprechend mit der zweiten Kamera. Die Kameras sind erst einsatzbereit, wenn der Monitor an das Stromnetz angeschlos- sen ist. Verlängerung des Verbindungskabels Das Verbindungskabel jeder Kamera kann auf insgesamt 90 m verlängert werden. Steckerfertige Verlängerungskabel VK4-18M (Art. Nr. 27 021) sind in einer Länge von 18 m als Zubehör erhältlich. -
Seite 5: Monitoreinstellungen
Monitoreinstellungen Am Monitor können verschiedene Parameter zur optimalen Wiedergabe individuell eingestellt werden. Die Menüführung erfolgt direkt über den Bildschirm (OSD = Onscreen Display). Die jeweilige Funktion kann mit den Tasten „VOL-“ [16] und „VOL+“ [17] verändert werden. Das OSD wird nach ca. 3 Sekunden ausgeblendet, wenn keine Taste gedrückt wird. Lautstärkeeinstellung Die Lautstärkeeinstellung erfolgt über die beiden Tasten „VOL-“... -
Seite 6: Fernbedienung Batteriewechsel
Fernbedienung: Batteriewechsel Funktioniert die Fernbedienung nicht mehr oder wird die Reichweite zu gering,dann ersetzen Sie die Batterie durch eine neue: Ziehen Sie auf der Rückseite der Fernbedienung [27] die Arretierung [31] leicht nach rechts und ziehen Sie gleichzeitig die Batteriehalterung [33] aus der Fernbedienung. Tauschen Sie die alte Batterie [32] gegen eine neue Batterie aus.
