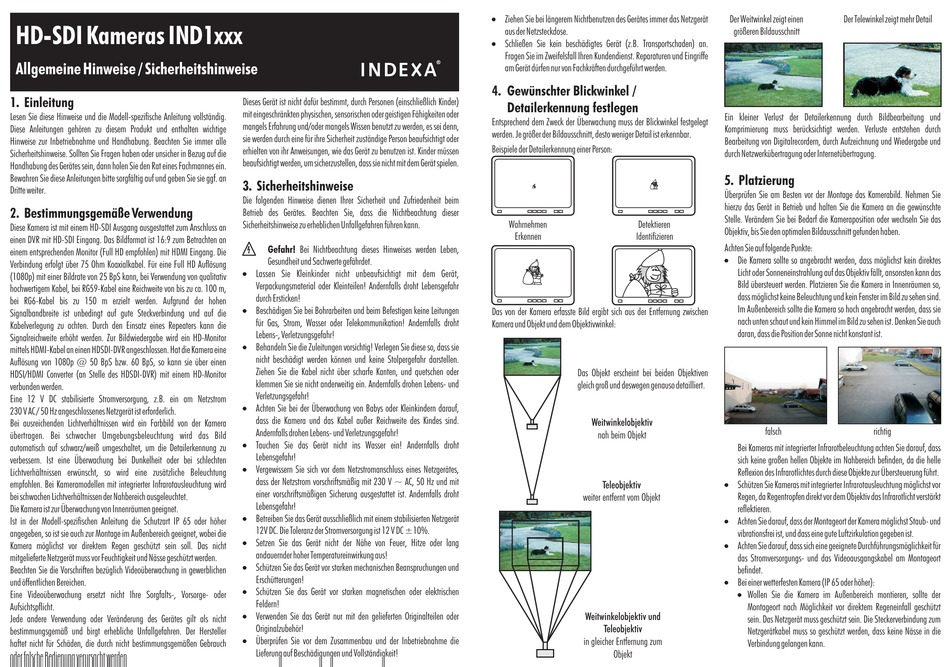

indexa INDI Series Anleitung

HD-SDI Kameras IND1xxx
Allgemeine Hinweise / Sicherheitshinweise
1. Einleitung
Lesen Sie diese Hinweise und die Modell-spezifische Anleitung vollständig.
Diese Anleitungen gehören zu diesem Produkt und enthalten wichtige
Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle
Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf die
Handhabung des Gerätes sein, dann holen Sie den Rat eines Fachmannes ein.
Bewahren Sie diese Anleitungen bitte sorgfältig auf und geben Sie sie ggf. an
Dritte weiter.
2. Bestimmungsgemäße Verwendung
Diese Kamera ist mit einem HD-SDI Ausgang ausgestattet zum Anschluss an
einen DVR mit HD-SDI Eingang. Das Bildformat ist 16:9 zum Betrachten an
einem entsprechenden Monitor (Full HD empfohlen) mit HDMI Eingang. Die
Verbindung erfolgt über 75 Ohm Koaxialkabel. Für eine Full HD Auflösung
(1080p) mit einer Bildrate von 25 BpS kann, bei Verwendung von qualitativ
hochwertigem Kabel, bei RG59-Kabel eine Reichweite von bis zu ca. 100 m,
bei RG6-Kabel bis zu 150 m erzielt werden. Aufgrund der hohen
Signalbandbreite ist unbedingt auf gute Steckverbindung und auf die
Kabelverlegung zu achten. Durch den Einsatz eines Repeaters kann die
Signalreichweite erhöht werden. Zur Bildwiedergabe wird ein HD-Monitor
mittels HDMI-Kabel an einen HDSDI-DVR angeschlossen. Hat die Kamera eine
Auflösung von 1080p @ 50 BpS bzw. 60 BpS, so kann sie über einen
HDSI/HDMI Converter (an Stelle des HDSDI-DVR) mit einem HD-Monitor
verbunden werden.
Eine 12 V DC stabilisierte Stromversorgung, z.B. ein am Netzstrom
230 V AC / 50 Hz angeschlossenes Netzgerät ist erforderlich.
Bei ausreichenden Lichtverhältnissen wird ein Farbbild von der Kamera
übertragen. Bei schwacher Umgebungsbeleuchtung wird das Bild
automatisch auf schwarz/weiß umgeschaltet, um die Detailerkennung zu
verbessern. Ist eine Überwachung bei Dunkelheit oder bei schlechten
Lichtverhältnissen erwünscht, so wird eine zusätzliche Beleuchtung
empfohlen. Bei Kameramodellen mit integrierter Infrarotausleuchtung wird
bei schwachen Lichtverhältnissen der Nahbereich ausgeleuchtet.
Die Kamera ist zur Überwachung von Innenräumen geeignet.
Ist in der Modell-spezifischen Anleitung die Schutzart IP 65 oder höher
angegeben, so ist sie auch zur Montage im Außenbereich geeignet, wobei die
Kamera möglichst vor direktem Regen geschützt sein soll. Das nicht
mitgelieferte Netzgerät muss vor Feuchtigkeit und Nässe geschützt werden.
Beachten Sie die Vorschriften bezüglich Videoüberwachung in gewerblichen
und öffentlichen Bereichen.
Eine Videoüberwachung ersetzt nicht Ihre Sorgfalts-, Vorsorge- oder
Aufsichtspflicht.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller
haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch
oder falsche Bedienung verursacht werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen
beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
3. Sicherheitshinweise
Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit beim
Betrieb des Gerätes. Beachten Sie, dass die Nichtbeachtung dieser
Sicherheitshinweise zu erheblichen Unfallgefahren führen kann.
Gefahr! Bei Nichtbeachtung dieses Hinweises werden Leben,
Gesundheit und Sachwerte gefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät,
Verpackungsmaterial oder Kleinteilen! Andernfalls droht Lebensgefahr
durch Ersticken!
!
Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine Leitungen
für Gas, Strom, Wasser oder Telekommunikation! Andernfalls droht
Lebens-, Verletzungsgefahr!
!
Behandeln Sie die Zuleitungen vorsichtig! Verlegen Sie diese so, dass sie
nicht beschädigt werden können und keine Stolpergefahr darstellen.
Ziehen Sie die Kabel nicht über scharfe Kanten, und quetschen oder
klemmen Sie sie nicht anderweitig ein. Andernfalls drohen Lebens- und
Verletzungsgefahr!
!
Achten Sie bei der Überwachung von Babys oder Kleinkindern darauf,
dass die Kamera und das Kabel außer Reichweite des Kindes sind.
Andernfalls drohen Lebens- und Verletzungsgefahr!
!
Tauchen Sie das Gerät nicht ins Wasser ein! Andernfalls droht
Lebensgefahr!
!
Vergewissern Sie sich vor dem Netzstromanschluss eines Netzgerätes,
dass der Netzstrom vorschriftsmäßig mit 230 V ~ AC, 50 Hz und mit
einer vorschriftsmäßigen Sicherung ausgestattet ist. Andernfalls droht
Lebensgefahr!
!
Betreiben Sie das Gerät ausschließlich mit em ein stabilisierte Netzgerät
12V DC. Die Toleranz der Stromversorgung ist 12 V DC ±10%.
!
Setzen Sie das Gerät nicht der Nähe von Feuer, Hitze oder lang
andauernder hoher Temperatureinwirkung aus!
!
Schützen Sie das Gerät vor starken mechanischen Beanspruchungen und
Erschütterungen!
!
Schützen Sie das Gerät vor starken magnetischen oder elektrischen
Feldern!
!
Verwenden Sie das Gerät nur mit den gelieferten Originalteilen oder
Originalzubehör!
!
Überprüfen Sie vor dem Zusammenbau und der Inbetriebnahme die
Lieferung auf Beschädigungen und Vollständigkeit!
!
Ziehen Sie bei längerem Nichtbenutzen des Gerätes immer das Netzgerät
aus der Netzsteckdose.
!
Schließen Sie kein beschädigtes Gerät (z.B. Transportschaden) an.
Fragen Sie im Zweifelsfall Ihren Kundendienst. Reparaturen und Eingriffe
am Gerät dürfen nur von Fachkräften durchgeführt werden.
4. Gewünschter Blickwinkel /
Detailerkennung festlegen
Entsprechend dem Zweck der Überwachung muss der Blickwinkel festgelegt
werden. Je größer der Bildausschnitt, desto weniger Detail ist erkennbar.
Beispiele der Detailerkennung einer Person:
Wahrnehmen
Erkennen
Das von der Kamera erfasste Bild ergibt sich aus der Entfernung zwischen
Kamera und Objekt und dem Objektivwinkel:
Das Objekt erscheint bei beiden Objektiven
gleich groß und deswegen genauso detailliert.
Weitwinkelobjektiv
nah beim Objekt
Teleobjektiv
weiter entfernt vom Objekt
n
Weitwinkelobjektiv und
Teleobjektiv
in gleicher Entfernung zum
Der Weitwinkel zeigt einen
größeren Bildausschnitt
Ein kleiner Verlust der Detailerkennung durch Bildbearbeitung und
Komprimierung muss berücksichtigt werden. Verluste entstehen durch
Bearbeitung von Digitalrecordern, durch Aufzeichnung und Wiedergabe und
durch Netzwerkübertragung oder Internetübertragung.
5. Platzierung
Überprüfen Sie am Besten vor der Montage das Kamerabild. Nehmen Sie
hierzu das Gerät in Betrieb und halten Sie die Kamera an die gewünschte
Stelle. Verändern Sie bei Bedarf die Kameraposition oder wechseln Sie das
Detektieren
Objektiv, bis Sie den optimalen Bildausschnitt gefunden haben.
Identifizieren
Achten Sie auf folgende Punkte:
!
Die Kamera sollte so angebracht werden, dass möglichst kein direktes
Licht oder Sonneneinstrahlung auf das Objektiv fällt, ansonsten kann das
Bild übersteuert werden. Platzieren Sie die Kamera in Innenräumen so,
dass möglichst keine Beleuchtung und kein Fenster im Bild zu sehen sind.
Im Außenbereich sollte die Kamera so hoch angebracht werden, dass sie
nach unten schaut und kein Himmel im Bild zu sehen ist. Denken Sie auch
daran, dass die Position der Sonne nicht konstant ist.
falsch
Bei Kameras mit integrierter Infrarotbeleuchtung achten Sie darauf, dass
sich keine großen hellen Objekte im Nahbereich befinden, da die helle
Reflexion des Infrarotlichtes durch diese Objekte zur Übersteuerung führt.
!
Schützen Sie Kameras mit integrierter Infrarotausleuchtung möglichst vor
Regen, da Regentropfen direkt vor dem Objektiv das Infrarotlicht verstärkt
reflektieren.
!
Achten Sie da rauf, dass der Montageort der Kamera möglichst Staub- und
vibrationsfrei ist, und dass eine gute Luftzirkulation gegeben ist.
!
Achten Sie darauf, dass
das Stromversorgungs- und das Videoausgangskabel am Montageort
befindet.
!
Bei einer wetterfesten Kamera (IP 65 oder höher):
!
Wollen Sie die Kamera im Außenbereich montieren, sollte der
Montageort nach Möglichkeit vor direktem Regeneinfall geschützt
sein. Das Netzgerät muss geschützt sein. Die Steckerverbindung zum
Netzgerätkabel muss so geschützt werden, dass keine Nässe in die
Verbindung gelangen kann.
Objekt
Der Telewinkel zeigt mehr Detail
richtig
sich eine geeignete Durchführungsmöglichkeit für
