indexa VT100KE2 Bedienungsanleitung

Einbaukamera VT100KE2
Dieses Bauteil ist eine Komponente des Türsprechsystems VT100.
Bitte beachten Sie unbedingt die der Türstation VT100 beiliegende
Installations- und Bedienungsanleitung. Sie finden diese auch unter
www.indexa.de /downloads/bedienungsanleitungen.
Die vorliegende Anleitung ist nur eine Zusatzanleitung.
1. Lieferumfang
1 x Einbaukamera inkl. Kamerahalter aus Edelstahl
2 x Verbindungskabel (kurz und lang)
1 x Anleitung
2. Technische Daten
Betriebsspannung über Türsprechstelle
Kamera-Bildsensor 1/3" CCD Farbe
Kamera-Bildauflösung 600 TVL
Kamera-Bildwinkel ca. 84° horizontal (Objektiv ca. +/- 15°
an der Türsprechstelle schwenkbar)
Ausleuchtung 6 Infrarot LEDs (zur Ausleuchtung des Nah-
bereichs bei Dunkelheit - ca. 1,5 m)
Betriebstemperatur -15 °C bis +40°C
Einbauhöhe 1,60 m
Abmessungen (mm) 58 x 74 x 38 ohne Rasthaken
58 x 82 x 38 mit Rasthaken

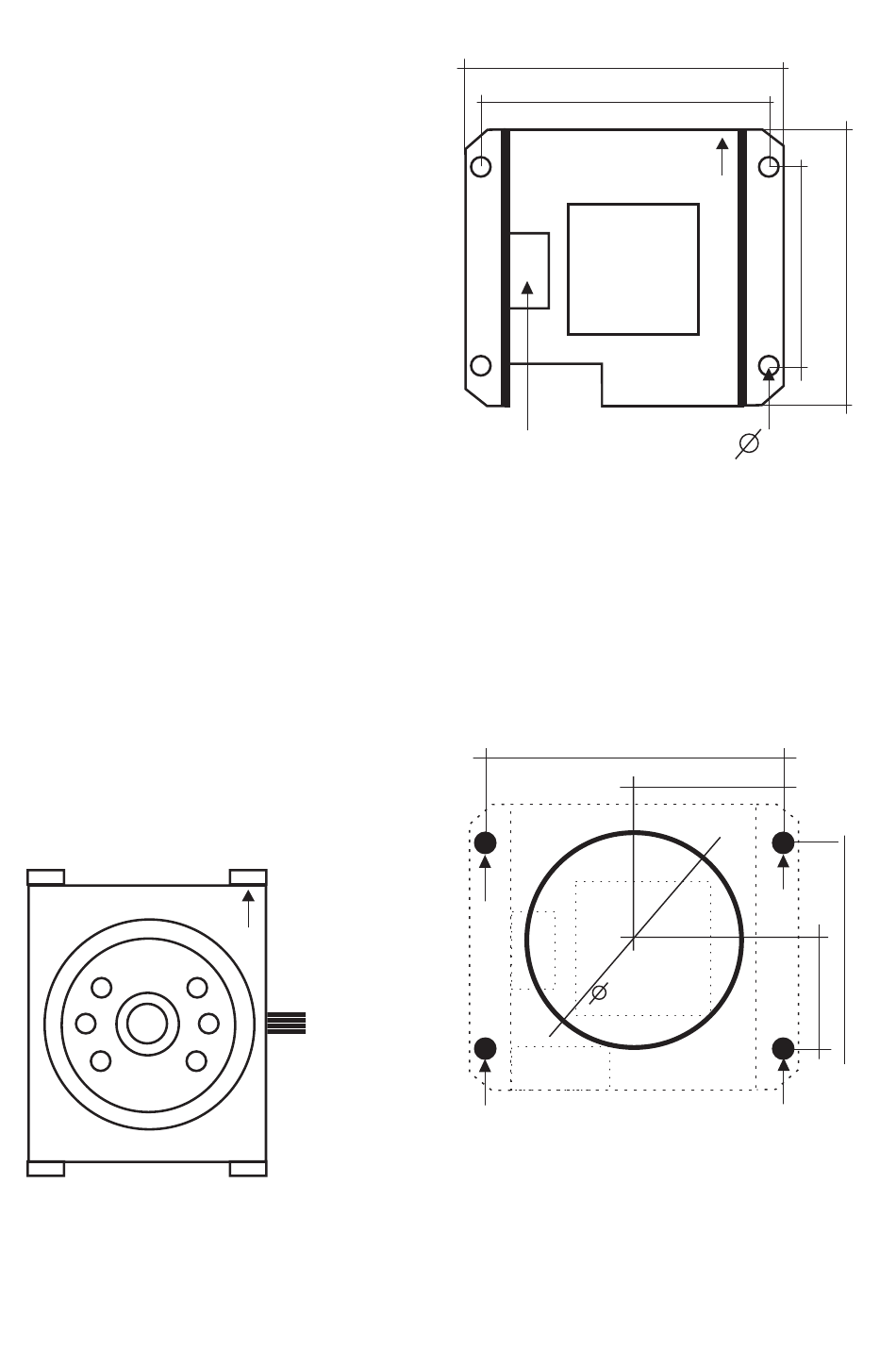

3. Ausstattung
Kameramodul
OBEN
graues Flach-
bandkabel
Kamerahalter
80,5 mm
73 mm
Öffnung für
Verbindungskabel
4. Montage
Bitte beachten Sie die empfohlene Einbauhöhe von 1,60 m.
Die Kamerahalterung wird z.B. mittels bauseitiger Gewindebolzen
an der Innenseite des Briefkastens bzw. Türplatte angebracht.
Könnte Regen/Feuchtigkeit auf die Kamera gelangen, dichten Sie
sie gegen eindringende Feuchtigkeit ab (z.B. mit etwas Silikon, auf
die ebene Fläche der transparenten Kamerabdeckung aufgebracht).
73 mm
Gewindebolzen
M3
49,6 mm
Gewindebolzen
M3
5. Elektrischer Anschluss
Die Kamera wird mit Hilfe des 4-adrigen, grauen Verbindungskabels
mit der Türelektronik VT100TE2 verbunden. Ziehen Sie das
Verbindungskabel durch die vorgesehene Öffnung. Befestigen Sie
die Kamerahalterung mit eingelegter Kamera auf den bauseitigen
Stehbolzen.
OBEN
50 mm
5 mm
36,5 mm
Gewindebolzen
M3
50 mm
2,5 mm
Gewindebolzen
M3
70 mm
