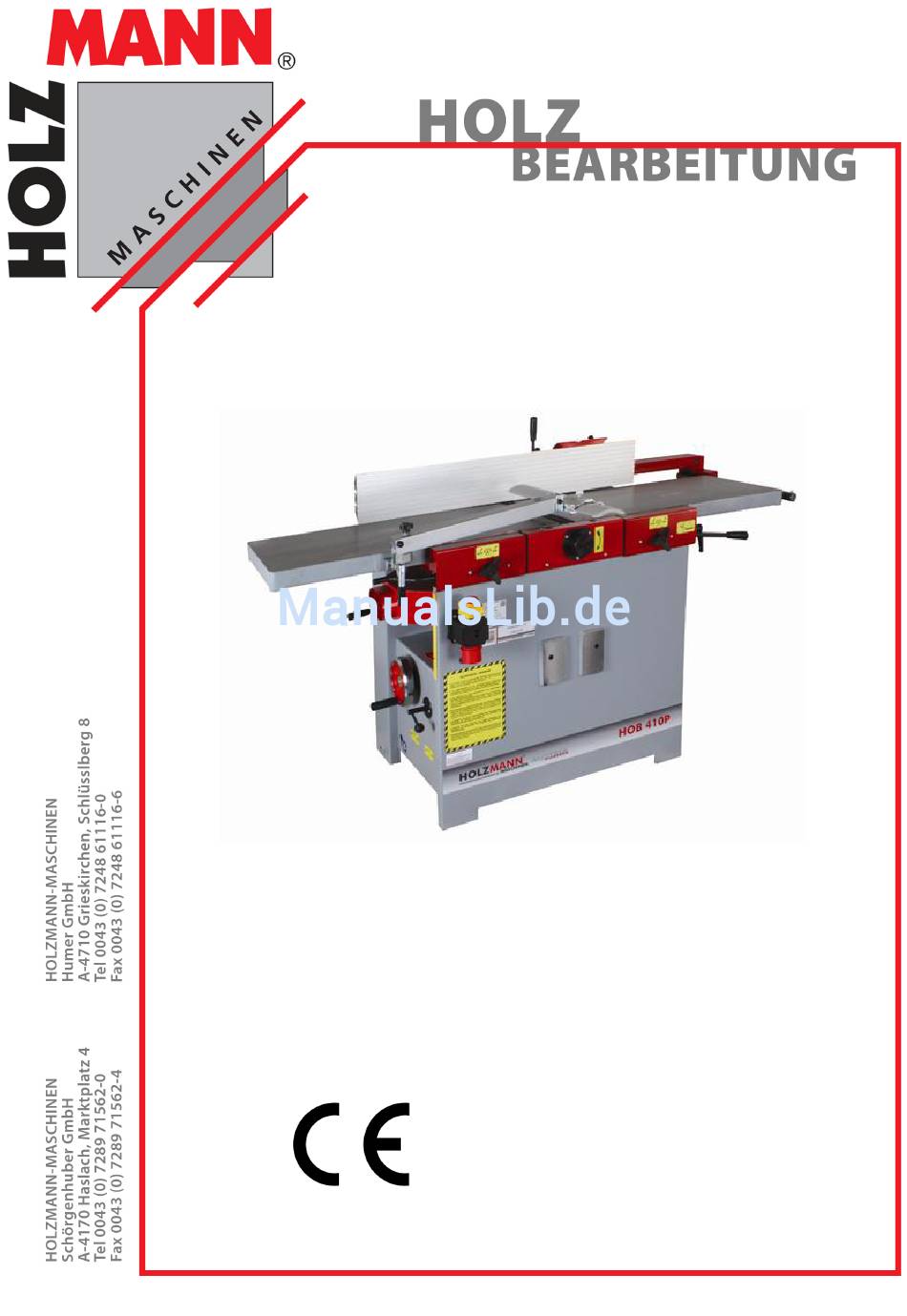

- Seite 1 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Technische Änderungen sowie Druck- und Satzfehler vorbehalten! Ausgabe: 2009 – Revision 01 - DEUTSCH...
- Seite 3 Tel 0043 7289 71562 - 0 Fax 0043 7289 71562 - 4 HOLZMANN MASCHINEN Humer GmbH A-4710 Grieskirchen, Schlüsslberg 8 Tel 0043 7248 61116 - 0 Fax 0043 7248 61116 - 6 HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 3 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
-
Seite 4: Inhaltsverzeichnis
2 SICHERHEIT 2.1 Bestimmungsgemäße Verwendung ..............8 2.2 Unzulässige Verwendung ..................9 2.3 Allgemeine Sicherheitshinweise ................9 2.4 Sicherheitseinrichtungen der HOB 410P............11 3 MONTAGE 3.1 Vorbereitung ..................... 13 3.1.1 Der Arbeitsplatz..................13 3.1.2 Transport / Ausladen der Maschine..............13 3.1.3 Vorbereiten der Oberflächen................. - Seite 5 INHALTSVERZEICHNIS 7 ANHANG ZUR BEDIENUNGSANLEITUNG 7.1 Elektrische Schaltung ..................29 7.2 Lage der Komponenten..................30 8 ERSATZTEILE 8.1 Ersatzteilbestellung................... 47 9 KONFORMITÄTSERKLÄRUNG HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 5 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
-
Seite 6: Technik
Max. Durchlasshöhe 225mm Min. Durchlasshöhe Vorschubgeschwindigkeit 8m/min Allgemeine technische Daten Höhe des Arbeitstisches 850mm Durchmesser Absaugeinrichtung 120mm Spannung/Stärke 380V/50Hz Länge 1800mm Breite 740mm Höhe 1000mm Gewicht ca. 420kg HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 6 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... -
Seite 7: Lärmausstrahlung
Das Gehäuse der Maschine und die Antriebe sind mit einer Nullleitung gegen elektri- schen Schlag gesichert. ⇓ Der elektrische Schrank und die Antriebe verfügen über Staubschutz IP54. ⇓ Kurzschlussschutz. Überlastungsschutz des Motorantriebs (Thermoausschalter). HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 7 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... -
Seite 8: Sicherheitshinweise
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt. Zulässige Werkstoffe Die HOB 410P ist bestimmt für die Bearbeitung von Werkstücken oder aus dem Werkstoff Holz, Holzfaserflächen, Platten aus Holzteilchen, Spanplatten, Sperrholz, laminierte und nicht laminierte Flächen - mit rechteckigem oder quadratischem Querschnitt. -
Seite 9: Unzulässige Verwendung
• Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig. Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verant- wortung oder Garantieleistung. 2.3 Allgemeine Sicherheitshinweise Warnschilder und/oder Aufkleber an der Maschine, die... - Seite 10 Komponenten. Es ist nicht notwendig, die Maschine zu de- montieren. Reparaturen nur durch den Fachmann durchfüh- ren lassen! Zubehör: Verwenden Sie nur von HOLZMANN empfohlenes Zubehör! Wenden Sie sich bei Fragen und Problemen an unsere Kundenbetreuung. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at...
-
Seite 11: Sicherheitseinrichtungen Der Hob 410P
SICHERHEITSHINWEISE 2.4 Sicherheitseinrichtungen der HOB 410P In der Konstruktion der Maschine sind folgende Schutzvorrichtungen vorgesehen: ⇓ Mikroschalter, der beim Öffnen des Ausgangtisches die Abrichtmaschine ausschaltet. ⇓ Anschlag zum Öffnen des Eingangtisches der Abrichtmaschine vor dem Öffnen des Abnahme- tisches. ⇓ Mikroschalter, der beim Öffnen des Spanfängers betätigt wird; er schaltet die Maschine bei der Betriebsart "Dickenhobelmaschine"... - Seite 12 B.: Hilfsmittel für das Abrichten von kurzen Werkstücken, Schiebebrett für Abrichten von schmalen Werkstücken usw. Diese Hilfsmittel sollten immer griffbereit und funktionsfähig an der Maschine stehen. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 12 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
-
Seite 13: Montage
Tragfähigkeit besitzen. - Die Seile werden mit dem Kran vorbereitend angehoben; nun werden die vier Ösen an die dafür vorgesehenen Löcher an der Maschine eingehängt. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 13 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... -
Seite 14: Vorbereiten Der Oberflächen
H I N W E I S Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an den Oberflächen! Daher gilt: Bei der Reinigung nur milde Reinigungsmittel verwenden HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 14 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... -
Seite 15: Montage Der Für Den Transport Abmontierten Bauteile
Bei Arbeiten an einer nicht geerdeten Maschine: Schwere Verletzungen durch Stromschlag im Falle einer Fehlfunktion möglich! Daher gilt: Maschine muss geerdet sein und an einer geerdeten Steckdose betrieben werden HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 15 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... -
Seite 16: Querschnitt Der Leitung
36 bis 46 16.0 mm 50А АМ • Wir empfehlen die Verwendung eines Gummikabels vom Typ Н07RN (WDE0282), wobei Maßnahmen zum Schutz gegen mechanischen Beschädigungen getroffen werden müssen. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 16 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... -
Seite 17: Verlängerungskabel
8 bis 12 n.e. n.e. 12 bis 15 n.e. n.e. 15 bis 20 n.e. n.e. n.e. 20 bis 30 n.e. n.e. n.e. n.e. n.e. n.e. = nicht empfohlen HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 17 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... -
Seite 18: Bedienung
BEDIENUNG 4 BEDIENUNG 4.1 Abmessungen der Werkstücke Bei der Arbeit als Abrichtmaschine Die Maximalabmessungen der Werkstücke, die an der Abrichthobelmaschine bearbeitet werden können, sind 1800х410 mm. Wenn längere Werkstücke bearbeitet werden, dann sind Rollenstützen zum Abstützen des Werkstücks zu verwenden. Die Minimalabmessungen der Werkstücke sind 450х50х30 mm. - Seite 19 Nur einwandfrei geschliffene Messer verwenden, sonst besteht Gefahr von Rück- schlag des Werkstücks. • Die andrückenden Schrauben sorgfältig anziehen. Anzugsmoment 24 Nm. • Bei Montage der Messer die Drehrichtung der Messerwelle berücksichtigen. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 19 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
-
Seite 20: Vorbereitende Tätigkeiten
Sicherung der Messerwelle ausgedrückt und die Sicherung auf dem Werkstück liegen lassen. Dann wird das Werkstück wie auf Abb. 12/13/14 bearbeitet. Abrichten /Abb. 12, 13, 14/ Vorbereitung zum Verfugen /Abb. 15/ HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 20 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... - Seite 21 ⇓ Die Fläche der rechten Hand liegt von oben auf dem Werkstück. ⇓ Beim Ausgehen des Werkstücks soll die Fläche der rechten Hand auch von oben auf dem Werk- stück liegen /Abb. 19/. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 21 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
-
Seite 22: Sichere Betriebsweise Dickenhobelfunktion
⇓ Demnach ist eine größere Spanabnahme mithilfe von mehreren Arbeitschritten zu erle- digen. Der letzte Span soll ungefähr 2 mm sein, um eine gut bearbeitete Oberfläche zu bekommen. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 22 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... - Seite 23 ⇓ Die Werkstücke immer nach Fehlern prüfen ( z.B.: Nägel, freie Knorren, Verwachsun- gen, Risse und andere Fremdkörper ). ⇓ Vermeiden Sie Werkstücke mit einer Länge kleiner als 300 mm, da sie nicht sicher von den Maschinenwalzen transportiert werden können. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 23 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
- Seite 24 BEDIENUNG HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 24 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
-
Seite 25: Wartung
Mindestens alle sechs Monate oder alle 500 Arbeitsstunden den seitli- chen Deckel der Maschine abnehmen, um einen vollen Zutritt für Rei- nigung ihrer Teile zu haben. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 25 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... -
Seite 26: Spannen Der Riemen
⇓ Schwerbewegende, mit Harz verschmutzte Greifer mit Bürste und Terpentin reinigen, um sie in Bewegung zu setzen, und mit Druckluftstrahl eintrocknen. ⇓ Falls ein Greifer beschädigt sein sollte, ist dieser umgehend zu wechseln. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 26 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... -
Seite 27: Schmieren
Schützen Sie die Riemen und die Riemenscheiben, um eine Verschmutzung durch Öl und Schmierfett zu vermeiden. 5.4 Reinigung Maschinengehäuse mit einem feuchten Tuch und gegebenenfalls etwas handelsüblichem Spülmittel säubern Blanke Flächen der Maschine gegen Korrosion imprägnieren (z.B. mit Rostschutzmittel WD40) HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 27 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... -
Seite 28: Fehlerbehebung
- Zusätzlich die Riemen spannen. -Verschlissene Riemen, die am Boden der Ka- - Die Riemen mit tauglichen umwechseln, näle der Riemenscheiben gelangen. nachdem Sie sorgfältig die Kanäle der Riemen- scheiben gereinigt haben. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 28 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... -
Seite 29: Anhang Zur Bedienungsanleitung
FEHLERBEHEBUNG 7 ANHANG ZUR BEDIENUNGSANLEITUNG 7.1 Elektrische Schaltung HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 29 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... -
Seite 30: Lage Der Komponenten
FEHLERBEHEBUNG 7.2 Lage der Komponenten HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 30 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... - Seite 31 FEHLERBEHEBUNG HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 31 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
-
Seite 32: Ersatzteile
ERSATZTEILE 8 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 32 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... - Seite 33 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 33 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
- Seite 34 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 34 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
- Seite 35 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 35 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
- Seite 36 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 36 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
- Seite 37 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 37 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
- Seite 38 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 38 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
- Seite 39 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 39 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
- Seite 40 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 40 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
- Seite 41 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 41 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
- Seite 42 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 42 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
- Seite 43 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 43 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
- Seite 44 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 44 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
- Seite 45 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 45 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
- Seite 46 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 46 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
-
Seite 47: Ersatzteilbestellung
ERSATZTEILE 8.1 Ersatzteilbestellung Mit Originalteilen von Holzmann verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhalten die Lebensdauer. H I N W E I S Der Einbau von anderen als Originalersatzteilen führt zum Verlust... -
Seite 48: Konformitätserklärung
Hereby we declare that the above mentioned machine meets the EC Directive in reference to its safety and health requirements. Any changes to the machine without our permission renders this document invalid. Grieskirchen, 28/01/2009 Ort/Datum City/date Unterschrift / Signature HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 48 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P... - Seite 49 Tel 0043 7289 71562 - 0 Fax 0043 7289 71562 - 4 HOLZMANN MASCHINEN Humer GmbH A-4710 Grieskirchen, Schlüsslberg 8 Tel 0043 7248 61116 - 0 Fax 0043 7248 61116 - 6 HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 49 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 410P...
