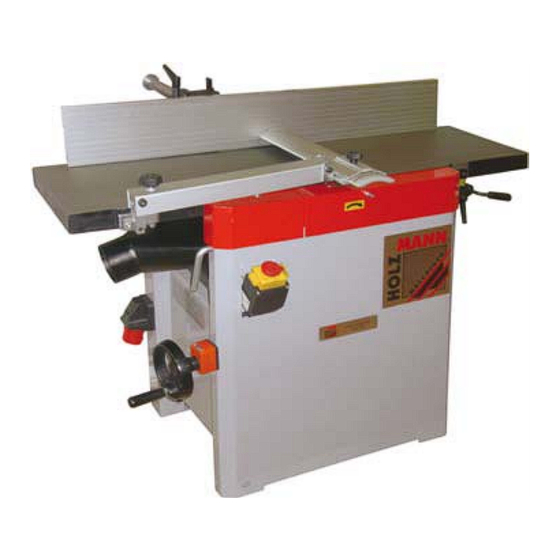

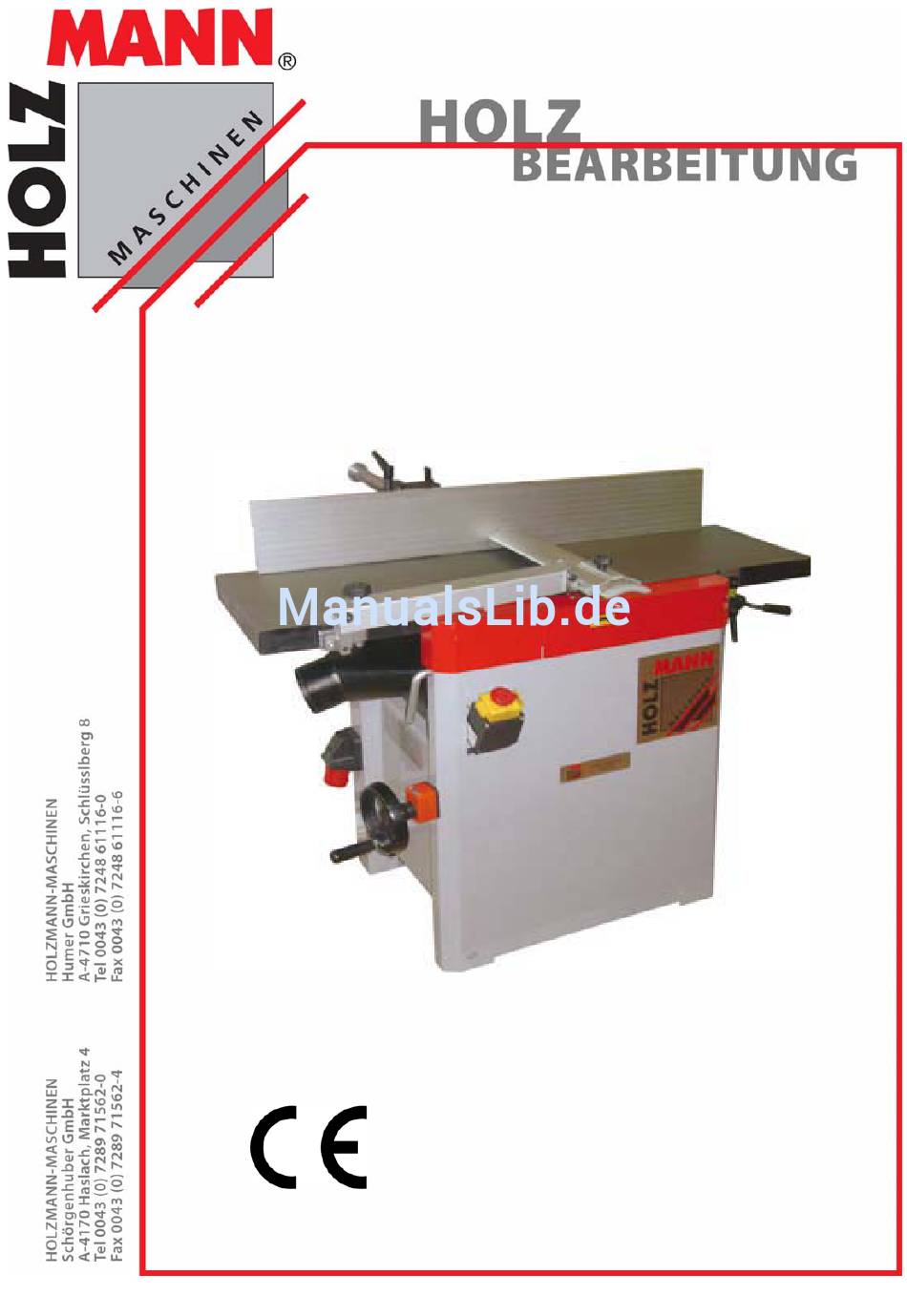

- Seite 1 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Technische Änderungen sowie Druck- und Satzfehler vorbehalten! Ausgabe: 2009 – Revision 01- DEUTSCH...
- Seite 3 Tel 0043 7289 71562 - 0 Fax 0043 7289 71562 - 4 HOLZMANN MASCHINEN Humer GmbH A-4710 Grieskirchen, Schlüsslberg 8 Tel 0043 7248 61116 - 0 Fax 0043 7248 61116 - 6 HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 3 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
-
Seite 4: Inhaltsverzeichnis
1.2 Bedienelemente und Komponenten ..............7 2 SICHERHEIT 2.1 Arbeitsbedingungen .................... 8 2.2 Unzulässige Verwendung ..................8 2.3 Allgemeine Sicherheitshinweise ................9 2.4 Sicherheitseinrichtungen der HOB 310L ............10 2.5 Restrisiken ......................10 3 MONTAGE 3.1 Der Arbeitsplatz ....................11 3.2 Transport/Ausladen der Maschine..............11 3.3 Vorbereitung der Oberflächen ................ - Seite 5 INHALTSVERZEICHNIS 7 ERSATZTEILE 8 KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY 9 PRODUKTBEOBACHTUNG HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 5 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
-
Seite 6: Technik
Abrichten max. Spanabnahme Abrichten max. Breite Abrichten Länge Arbeitstisch 1245 Dickenhobel max. Höhe Werkstück min. Höhe Werkstück min. Länge Werkstück max. Breite Werkstück max. Spanabnahme Technische Änderungen vorbehalten HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 6 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L... -
Seite 7: Bedienelemente Und Komponenten
TECHNIK Bedienelemente und Komponenten Die HOB 310L besteht aus den folgenden Hauptteilen: Einstellhebel Spanabnahme Stecker Fixierhebel Spanabnahme Fixierhebel Ausgangstisch Fixierhebel Messerwellenschutzabdeckung Späneabsaughaube EIN/AUS/NOTAUS Schalter Ausgangstisch Handrad Höhenverstellung Fixierhebel Parallelanschlag Tischhöhenanzeige Parallelanschlag Nicht sichtbar: Hinten ist eine abnehmbare Abdeckung, bei der Sie Zugang zur Antriebsein- heit erlangen können. -
Seite 8: Sicherheitshinweise
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen! Die Abricht- Dickenhobelmaschine HOB 310L dient ausschließlich zum Abrichten Dickenhobeln von Holzwerkstoffen frei von Fremdstoffen (Nägel, etc..). Die Maschine ist auch nicht für die Bearbeitung von Sperrholzplatten, Laminatplatten und anderen synthetischen Holzwerkstoffen gebaut. -
Seite 9: Allgemeine Sicherheitshinweise
Das Klettern auf die Maschine ist verboten! Schwere Verletzungen durch Herunterfallen oder Kippen der Maschine sind möglich! Die HOB 310L darf nur vom eingeschulten Fachpersonal bedient werden. Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden Maschine fern zu halten! Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar. -
Seite 10: Sicherheitseinrichtungen Der Hob 310L
Am Gerät befinden sich nur wenige von Ihnen zu wartende Komponenten. Es ist nicht notwendig, die Maschine zu demontieren. Reparaturen nur durch den Fachmann durchführen lassen! Zubehör: Verwenden Sie nur von HOLZMANN empfohlenes Zubehör! Wenden Sie sich bei Fragen und Problemen an unsere Kundenbetreuung. -
Seite 11: Montage
Beseitigen Sie Konservierungsmittel und überschüssiges Schmiermittel, das zum Korrosions- schutz der Teile ohne Anstrich aufgetragen ist. Das kann mit den üblichen Lösungsmitteln ge- schehen. Dabei keine Nitrolösungsmittel oder ähnliche scharfe Mittel verwenden. Verwenden sie milde Reinigungsmittel. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 11 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L... -
Seite 12: Montage Der Für Den Transport Abmontierten Komponenten
Daher gilt: Maschine muss geerdet sein und an einer geerdeten Steckdose betrieben werden. Der Anschluss der Abricht- Dickenhobelmaschine HOB 310L an das elektrische Netz sowie die nachfolgenden zusätzlichen Prüfungen dürfen lediglich von einer entspre- chend ausgebildeten Person (z.B. Elektrofachmann) durchgeführt werden. - Seite 13 8 bis 12 n.e. n.e. 12 bis 15 n.e. n.e. 15 bis 20 n.e. n.e. n.e. 20 bis 30 n.e. n.e. n.e. n.e. n.e. n.e. = absolut nicht empfohlen HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 13 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
-
Seite 14: Wartung
Abstand bleibt Umschalter (5) auf Abrichtfunktion Maschine einschalten Werkstück mit einer Hand gegen den Abrichttisch drücken. Werkstück mit der zweiten Hand langsam und gleichmäßig über die Hobelwelle schieben. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 14 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L... -
Seite 15: Abrichten Von Werkstücken Mit Großem Horizontalquerschnitt
Hobelmesserwellenabdeckung (B) anpassen, 5mm Abstand zu Werkstück. Maschine einschalten. Mit der linken Hand das Werkstück gegen den Parallelanschlag und Abrichttisch drücken, mit der rechten das Werkstück langsam und gleichmäßig über die Hobelwelle schieben. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 15 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L... -
Seite 16: Abrichten Von Kurzen Werkstücken
Holzwinkel oder ähnliches mit Spannzwingen am Winkelanschlag wie abgebildet befes- tigen. Beim Abrichten das Werkstück am Abrichttisch auflegen und gegen den zusätzlichen Holzwinkel und Abrichttisch drücken. Werkstück langsam und gleichmäßig über die Hobelwelle schieben. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 16 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L... -
Seite 17: Dickenhobeln
WARTUNG DICKENHOBELN Um Dickenhobeln zu können, ist die HOB 310L umzurüsten. Vor sämtlichen Umrüstarbeiten ist die Maschine von der Stromzufuhr zu trennen! Umrüsten auf Dickenhobelfunktion Parallelanschlag nach vorne schieben, fixieren. Hobelmesserwellenabdeckung nach aussen ziehen, fixieren, sodass der Abrichtausgangstisch frei schwenkbar ist. - Seite 18 W A R N U N G Dickenhobeln von langen Werkstücken ohne Stützbock: Sachschäden und Verletzungen durch Hochschnellen des Werkstücks oder Kippen der Maschine möglich! Daher gilt: Lange, überstehende Werkstücke müssen gestützt werden! HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 18 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
-
Seite 19: Wartung
Vor jeder Inbetriebnahme tungen Reinigung der Maschine von Staub/Spänen Täglich, nach dem Betrieb Überprüfung der Antriebsriemen auf Spannung & Zu- wöchentlich stand/Abnützung Einölen/Einschmieren aller beweglichen Verbindungs- monatlich teile HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 19 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L... -
Seite 20: Antriebsriemen
Durch Anheben/Senken des Motors mittels E können Sie die Riemenspannung variieren. Diese Operation sollte von 2 Personen durchgeführt werden. Wenn die Riemen korrekt gespannt sind, ziehen die Schrauben D wieder fest und montieren die seitliche Abdeckung. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 20 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L... -
Seite 21: Fehlerbehebung
Werkstück in Gegenrichtung be- beitung. Wuchsrichtung bearbeitet arbeiten. Zu große Spanabnahme Spanabnahme verringern Bohrer ist dezentriert/läuft Spannbacken sind defekt. Spannbacken austauschen unwucht/“eiert“ Bohrfutter ist deformiert. Austausch. HSS Bohrfutter HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 21 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L... -
Seite 22: Beschreibung
Hex. Nut M4 Beschreibung. Menge Beschreibung Menge Screw M6X12 Modul switch Cover plate Pan head screw M4X60 Cabinet Pan head screw M4X8 Rivet nut M6X15 Plug Hex. Nut M4 HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 22 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L... - Seite 23 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 23 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
- Seite 24 Hex. Bolt M8X35 Cutter block Roll pin Knife Spring Knife locking bar Cap nut Special screw for lock- Dust collector ing bar Spring Carriage bolt Mounting tube Flat washer Tube HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 24 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
- Seite 25 Infeed table Lock nut M8 Front shaft Flat washer Handle shaft Carriage bolt Hex. Bolt Flat washer Lift bracket Knob Spring washer Hex. Socket head screw Locking handle HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 25 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
- Seite 26 Screw M6X12 Mounting base Rotation label Hex. Socket set screw Flat washer Flat washer Left bracket Hex. Bolt M8X25 Hex. Nut Shaft Special bolt Set screw M6X8 Rear handle HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 26 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
- Seite 27 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 27 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
- Seite 28 Shaft tube Handle bolt Hex. Socket set screw Crank handle Position plate Hex. Socket set screw Lift chain wheel Drive chain Roll pin Chain wheel Threaded bar Screw M8X16 HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 28 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
- Seite 29 ERSATZTEILE HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 29 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
- Seite 30 Cam wheel shaft Lock nut M12 Flat washer Bearing Shaft Flat washer Spring Tube V-blet pulley Bolt M12X70 Bearing Key 6x16 Bearing spacer Spindle pulley Hex. Socket set screw HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 30 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
- Seite 31 Stop bracket Indicator Set screw M6x12 Scale Hex bolt M8x12 Square nut Washer Jointer fence bracket Guide rail Slider Hex nut Pin shaft Hex bolt M8x16 Spring Warning label HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 31 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
- Seite 32 Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie! Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden. Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation. HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 32 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
-
Seite 33: Konformitätserklärung / Certificate Of Conformity
Hereby we declare that the mentioned machine fulfil the above stated EC-Directives. Any manipulation of the machines not authorized by us renders this document invalid. Haslach, 17.04.2009 Klaus Schörgenhuber, CEO Ort/place, Datum/date Unterschrift / sign HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 33 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L... - Seite 34 Tel 0043 7289 71562 - 0 Fax 0043 7289 71562 - 4 HOLZMANN MASCHINEN Humer GmbH A-4710 Grieskirchen, Schlüsslberg 8 Tel 0043 7248 61116 - 0 Fax 0043 7248 61116 - 6 HOLZMANN Maschinen Austria ξ www.holzmann-maschinen.at Seite 34 Bedienungsanleitung Abricht- Dickenhobelmaschine HOB 310L...
