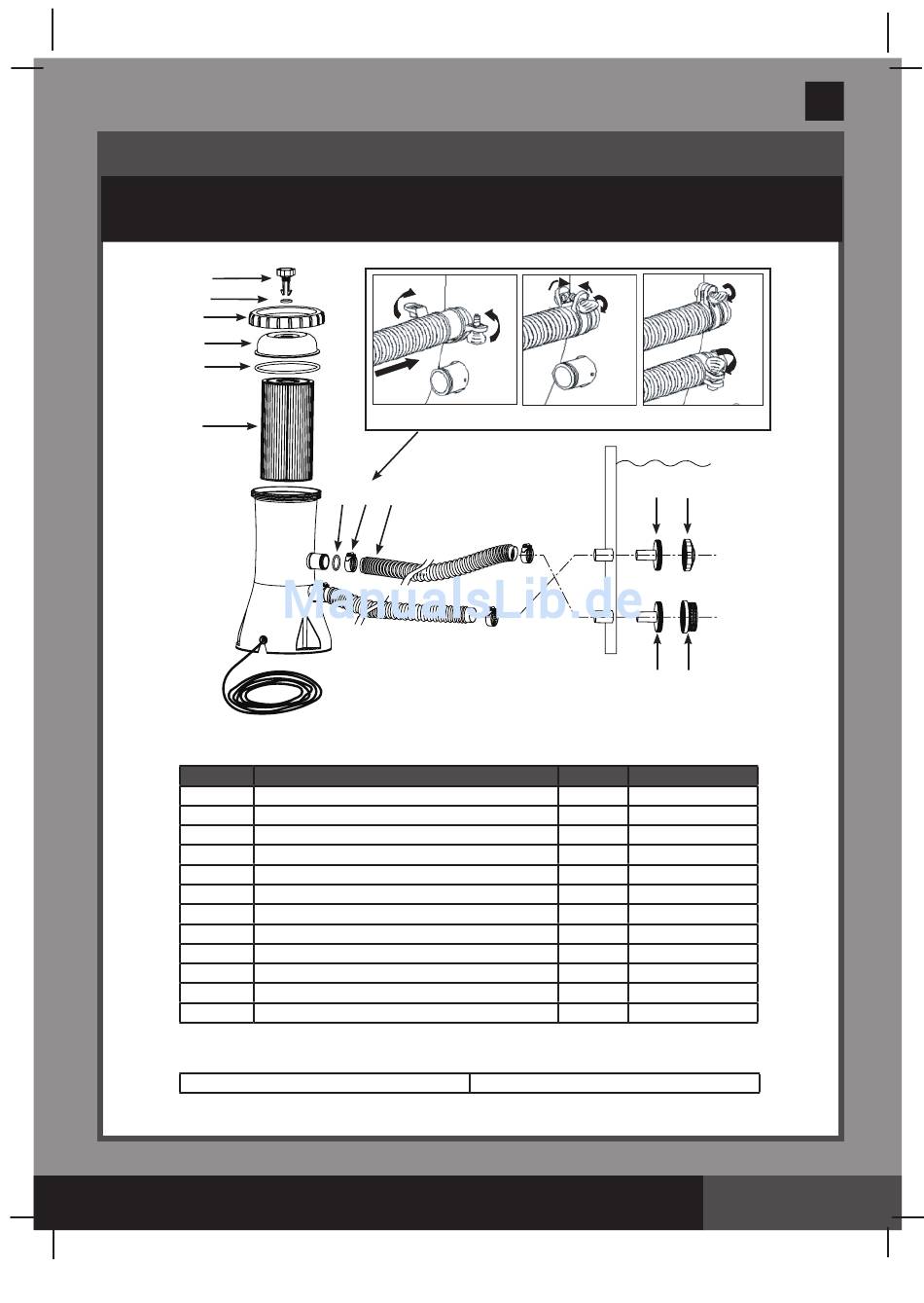

Teilereferenz - Intex Krystal Clear 638R Benutzerhandbuch

Bevor Sie mit dem Aufstellen des Produktes beginnen, nehmen Sie sich bitte kurz Zeit um sich mit den
Einzelteilen vertraut zu machen, dies erleichtert Ihnen den Aufbau des Pools, plus Zubehör.
1
2
12
3
4
5
HINWEIS: Die Zeichnungen sind nur für Illustrationszwecke gedacht, eventuelle Abweichungen
zum Produkt können vorhanden sein.
TEILENUMMER
1 LUFTAUSLASSVENTIL
2 O-RING VENTIL
3 FILTERGEHÄUSEABDECKUNG
4 DICHTUNGSRING
5 FILTERPATRONE (29000)
6 SCHLAUCHVERSCHLUSS
7 SCHLAUCHKLEMME
8 SCHLÄUCHE
9 FILTERANSCHLUSS
10 POOL-EINLAUFDÜSE
11 FILTERSIEB
12 FILTERGEHÄUSE-SCHRAUBMANSCHETTE
Beachten Sie bei der Bestellung von Teilen, dass Modellnummer und Teilenummer angegeben
werden müssen.
Art des Filtermediums:
Für die Montage ist kein Werkzeug erforderlich.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(106) MODEL 638R FILTER PUMP GE 7.5" X 10.3" PANTONE 295U 06/30/2015

TEILEREFERENZ

A
6
7 8
BESCHREIBUNG
Filterkartusche #29000
Deutsch
B C
9 10
9
11
MENGE ERSATZTEILNUMMER
1 10460
1 10264
1 11868
1 10325
1
2 10134
4 11489
2 10116 (FR:10399)
2 11070
1 11071
1 12197
1 11869
106A
Seite 4
