- Seite 1 GigA Pro Vocal Set UHF wireless system bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 21.02.2018, ID: 313901 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................10 Leistungsmerkmale..........................15 Installation und Inbetriebnahme....................17 4.1 Generelle Informationen....................... 17 4.2 Umgang mit Lithium-Batterien....................19 4.3 Empfänger............................20 Anschlüsse und Bedienelemente....................22 5.1 Empfänger............................ - Seite 4 Inhaltsverzeichnis Bedienung..............................32 6.1 Empfänger............................32 6.2 Handheld-Mikrofon......................... 38 Technische Daten............................ 40 7.1 Empfänger............................40 7.2 Handheld-Mikrofon......................... 41 7.3 Akku-Ladestation..........................42 Stecker- und Anschlussbelegungen....................43 Fehlerbehebung............................46 Umweltschutz............................49 UHF wireless system...
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. -
Seite 8: Symbole Und Signalwörter
Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. - Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. GigA Pro Vocal Set...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur drahtlosen Übertragung von Tonsignalen zwischen Mikrofonen oder Gebrauch Instrumenten auf der einen, und Mischpulten, Verstärkern oder Aktivboxen auf der anderen Seite. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß... - Seite 11 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent- sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 12 Sicherheitshinweise HINWEIS! Externe Stromversorgung Das Gerät wird von einem externen Netzteil mit Strom versorgt. Bevor Sie das externe Netzteil anschließen, überprüfen Sie, ob die Spannungsangabe darauf mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteck- dose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
- Seite 13 Sicherheitshinweise HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. HINWEIS! Mögliche Beschädigung durch falsche Lagerung Akkus können durch Tiefentladung dauerhaft beschädigt werden oder einen Teil ihrer Kapazität verlieren.
- Seite 14 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Linoleum-, Laminat- oder PVC- Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage.
-
Seite 15: Leistungsmerkmale

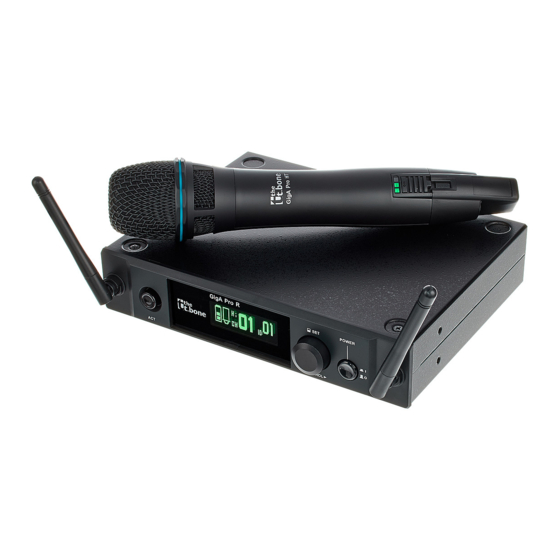

Leistungsmerkmale Leistungsmerkmale Das UHF-Wireless-System GigA Pro Vocal Set besteht aus folgenden Komponenten: 9,5-Zoll-Diversity-Empfänger: – Zwei Antennen für optimale Empfangsqualität – Automatischer Frequenz-Scan, vier bis sechs Frequenzen parallel – Infrarotschnittstelle zur Übertragung der Frequenzauswahl vom Empfänger zum Sender (ACT-Sync) – Ausgänge: XLR, 6,35-mm-Klinkenbuchse –... - Seite 16 Leistungsmerkmale Das System arbeitet im Frequenzbereich 2,400 GHz … 2,4835 GHz und ist weltweit anmelde- und gebührenfrei. UHF wireless system...
-
Seite 17: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme 4.1 Generelle Informationen Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 18 Überprüfen Sie vor der Inbetriebnahme, ob die Frequenzen im jeweiligen Land zulässig sind und ob der Betrieb bei der zuständigen Behörde angemeldet werden muss. Weitere Informationen dazu finden Sie unter: http://www.thomann.de. Achten Sie beim Betrieb darauf, dass Sender und Empfänger auf denselben Kanal einge- stellt sind.
-
Seite 19: Umgang Mit Lithium-Batterien
Installation und Inbetriebnahme 4.2 Umgang mit Lithium-Batterien WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung von Lithium- Batterien Lithium-Batterien können bei Kurzschluss, Überhitzung oder mechanischer Beschädigung schwere Verletzungen hervorrufen. Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt. Bei sach- und fachgerechtem Umgang mit Lithium-Batterien besteht keine Gefahr. Lagern Sie Lithium-Batterien kühl und trocken, am besten in der Originalverpackung. -
Seite 20: Empfänger
Installation und Inbetriebnahme Bei Beschädigung des Batteriegehäuses können geringe Mengen Elektrolyt austreten. In diesem Fall die Lithium-Batterie luftdicht verpacken und Elektrolytspuren mit saugfähigem Papier aufnehmen, dabei Gummihandschuhe tragen. Untergrund und Hände mit kaltem Wasser reinigen. Versuchen Sie nie, Lithium-Batterien aufzuladen, die dafür nicht vorgesehen sind. Zum Auf- laden dürfen nur dafür geeignete Ladegeräte benutzt werden. - Seite 21 Installation und Inbetriebnahme Spannungsversorgung anschließen HINWEIS! Externe Stromversorgung Das Gerät wird von einem externen Netzteil mit Strom versorgt. Bevor Sie das externe Netzteil anschließen, überprüfen Sie, ob die Spannungsangabe darauf mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteck- dose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 22: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente 5.1 Empfänger Vorderseite UHF wireless system... - Seite 23 Anschlüsse und Bedienelemente 1 [POWER] Drücken Sie den Schalter, um das Gerät ein- bzw. auszuschalten. Alle zuvor vorgenommenen Einstellungen werden gespeichert, auch wenn Sie das Gerät ausschalten und vom Stromnetz trennen. 2 [CONTROL] Drücken Sie das Wählrad, um das Menü zu öffnen und drehen Sie es, um einen Menüpunkt auszuwählen. Drücken Sie das Wählrad erneut, um den Menüpunkt zu öffnen.
- Seite 24 Anschlüsse und Bedienelemente Rückseite UHF wireless system...
- Seite 25 Anschlüsse und Bedienelemente 5 Antennen 6 [OUTPUT] 6,35-mm-Klinkenbuchse als unsymmetrischer Audiosignalausgang zur direkten Verbindung mit einem Mischpult, einer Endstufe oder einem Aufnahmegerät. 7 [BALANCED OUT] XLR-Einbaustecker als symmetrischer Audiosignalausgang zur direkten Verbindung mit einem Mischpult, einer End- stufe oder einem Aufnahmegerät. 8 [DC IN] Buchse zum Anschluss des mitgelieferten Steckernetzgeräts.
- Seite 26 Anschlüsse und Bedienelemente Display 9 Zeigt den Batteriezustand des Senders an, von dem das Gerät gerade ein Signal empfängt. 10 Pegelanzeige für das Audiosignal. 11 Aktueller Status der Ausgangsleistung ( „Lo“ : niedriger Pegel; „Hi“ : hoher Pegel). 12 [CH] Zeigt den eingestellten Kanal an.
- Seite 27 Anschlüsse und Bedienelemente Display während der automati- schen Kanalauswertung 14 [CH] Verfügbare Kanalnummern. Der aktuell mit dem Wählrad eingestellte Kanal ist her- vorgehoben. 15 [RF] Aktuelles Auswertungsergebnis. Hier zeigen die senkrechten Balken an, wie stark die Interferenzen auf dem jeweiligen Kanal sind. Das Symbol „T+“ markiert den gerade benutzten Kanal.
-
Seite 28: Handheld-Mikrofon
Anschlüsse und Bedienelemente 5.2 Handheld-Mikrofon UHF wireless system... - Seite 29 Anschlüsse und Bedienelemente 1 Mikrofonkapsel mit abnehmbarem Korb zum Schutz vor Beschädigungen und zur Reduzierung von Wind- und Atem- geräuschen. 2 Unterer Gehäuseteil. 3 Batteriezustandsanzeige Wenn das letzte verbliebene Segment rot leuchtet, verbleiben nur noch maximal 25 % der Akkukapazität. 4 [ON] Hauptschalter 5 Abdeckung des Batteriefachs.
-
Seite 30: Akku-Ladestation
Anschlüsse und Bedienelemente 5.3 Akku-Ladestation UHF wireless system... - Seite 31 Anschlüsse und Bedienelemente 1 Betriebsanzeige. Leuchtet auf, wenn das Gerät mit der Stromversorgung verbunden ist. 2 Kombinierte Ladeschächte, passend für Handheld-Mikrofone, Bodypack-Sender und aufladbare Batterien Lithium- Ionen-Akkus vom Typ ICR-18500. 3, 4 Ladeanzeige für die beiden Ladeschächte. Die rote LED leuchtet während des Ladevorgangs, die grüne, wenn das jeweilige Gerät aufgeladen ist.
-
Seite 32: Bedienung
Bedienung Bedienung 6.1 Empfänger Kanal auswählen Drücken Sie das Wählrad, um das Hauptmenü zu öffnen. Drehen Sie das Wählrad, bis der Menüpunkt „CH:xxx“ erscheint. Drücken Sie das Wählrad, um den Menüpunkt zu öffnen. ð Die zuletzt gewählte Kanalnummer wird angezeigt. Benutzen Sie das Wählrad, um einen Kanal auszuwählen. - Seite 33 Bedienung ID auswählen Die zusätzlich zum Kanal einstellbare ID erhöht die Übertragungssicherheit. Drücken Sie das Wählrad, um das Hauptmenü zu öffnen. Drehen Sie das Wählrad, bis der Menüpunkt „ID:xxx“ erscheint. Drücken Sie das Wählrad, um den Menüpunkt zu öffnen. ð Die zuletzt gewählte Kanalnummer wird angezeigt. Benutzen Sie das Wählrad, um eine ID auszuwählen.
- Seite 34 Bedienung Sender und Empfänger synchro- nisieren Schalten Sie den Sender ein und halten Sie den Infrarotsensor des Senders direkt an die Taste [ACT] des Empfängers. Drücken Sie [ACT]. ð Das Display zeigt durch die Meldung „ACT...“ an, dass die Synchronisation läuft. Nach erfolgreicher Synchronisation erscheint das Display im Grundzustand.
- Seite 35 Bedienung Pegel des Funksignals einstellen Drücken Sie das Wählrad, um das Hauptmenü zu öffnen. Drehen Sie das Wählrad, bis der Menüpunkt „TX: Hi - Lo“ erscheint. Drücken Sie das Wählrad, um den Menüpunkt zu öffnen. ð Die zuletzt gewählte Einstellung wird angezeigt. Benutzen Sie das Wählrad, um zwischen hohem ( „HIGH“...
- Seite 36 Bedienung Bassfilter einstellen Drücken Sie das Wählrad, um das Hauptmenü zu öffnen. Drehen Sie das Wählrad, bis der Menüpunkt „EQ: F - LC“ erscheint. Drücken Sie das Wählrad, um den Menüpunkt zu öffnen. ð Die zuletzt gewählte Einstellung wird angezeigt. Benutzen Sie das Wählrad, um den Bassfilter einzuschalten ( „LOW-CUT“...
- Seite 37 Bedienung Automatische Kanalauswertung Drücken Sie das Wählrad, um das Hauptmenü zu öffnen. Drehen Sie das Wählrad, bis der Menüpunkt „SCAN“ erscheint. Drücken Sie das Wählrad, um die automatische Kanalauswertung zu starten. ð Das Auswertungsergebnis wird angezeigt. Hier zeigen die senkrechten Balken an, wie stark die Interferenzen auf dem jeweiligen Kanal sind.
-
Seite 38: Handheld-Mikrofon
Bedienung 6.2 Handheld-Mikrofon Sender in Betrieb nehmen Schieben Sie den Hauptschalter [ON] nach oben. ð Die Batteriezustandsanzeige leuchtet auf. Wenn das letzte verbliebene Segment der Batteriezustandsanzeige rot leuchtet, ver- bleiben nur noch maximal 25 % der Akkukapazität. Laden Sie das Handheld-Mikrofon in diesem Fall im Ladegerät wieder auf oder tauschen Sie die leere Batterie gegen eine aufgeladene. - Seite 39 Bedienung Akku wechseln Schalten Sie das Handheld-Mikrofon aus. Schrauben Sie die Mikrofonkapsel ab. Drücken Sie die beiden seitlichen Schnappverschlüsse der Abdeckung des Batteriefachs zusammen und ziehen Sie die Abdeckung vorsichtig nach oben. Entfernen Sie den leeren Akku und ersetzen Sie ihn durch einen aufgeladenen. Beachten Sie dabei die richtige Polarität.
-
Seite 40: Technische Daten
Technische Daten Technische Daten 7.1 Empfänger Ausgang XLR-Einbaustecker, symmetrisch 6,35-mm-Klinkenbuchse, unsymmetrisch Ausgangspegelanpassung –10 dB … +20 dB Frequenzbereich 2,400 GHz … 2,4835 GHz Empfindlichkeit –95 dBm Audio-Abtastrate 24 bit / 44,1 kHz NF-Frequenzgang 20 Hz … 20 kHz (–2 dB) Klirrfaktor (1 kHz) 0,1 % Geräuschspannungsabstand... -
Seite 41: Handheld-Mikrofon
Technische Daten Leistungsaufnahme 1,6 W Abmessungen (B × H × T, ohne Antennen) 210 mm × 44 mm × 180 mm (1 HE) Gewicht 0,75 kg 7.2 Handheld-Mikrofon Frequenzbereich 2,400 GHz … 2,4835 GHz Maximale Sendeleistung 10 mW Maximaler Eingangspegel 6,5 dBV Eingangsimpedanz 1,0 MΩ... -
Seite 42: Akku-Ladestation
Technische Daten Abmessungen (L × D) 248 mm × 50 mm Gewicht (ohne Akku) 255 g 7.3 Akku-Ladestation Geeignet für Lithium-Ionen-Akku ICR-18500, 3,7 V Lademethode Elektronische Regelung Ladestrom ca. 500 mA Spannungsversorgung 10 – 15 V über das mitgelieferte Steckernetzteil Stromaufnahme ca. -
Seite 43: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert- volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 44 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen- gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken- stecker (mono, unsymmetrisch) Signal Masse UHF wireless system...
- Seite 45 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) GigA Pro Vocal Set...
-
Seite 46: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: UHF wireless system... - Seite 47 Fehlerbehebung Symptom Abhilfe Kein Ton 1. Überprüfen Sie die Spannungsversorgung von Sender und Empfänger. 2. Stellen Sie sicher, dass Sender und Empfänger im selben Frequenzbereich arbeiten. Der Frequenzbereich ist an den Geräten vermerkt. 3. Sind Sender und Empfänger auf denselben Kanal und dieselbe ID eingestellt? 4.
- Seite 48 Frequenzen und Kanäle. 3. Störungen können auch von anderen Funk- und In-Ear-Systeme verursacht werden. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. UHF wireless system...
-
Seite 49: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie- derverwertung zugeführt werden. - Seite 50 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung.
- Seite 52 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
