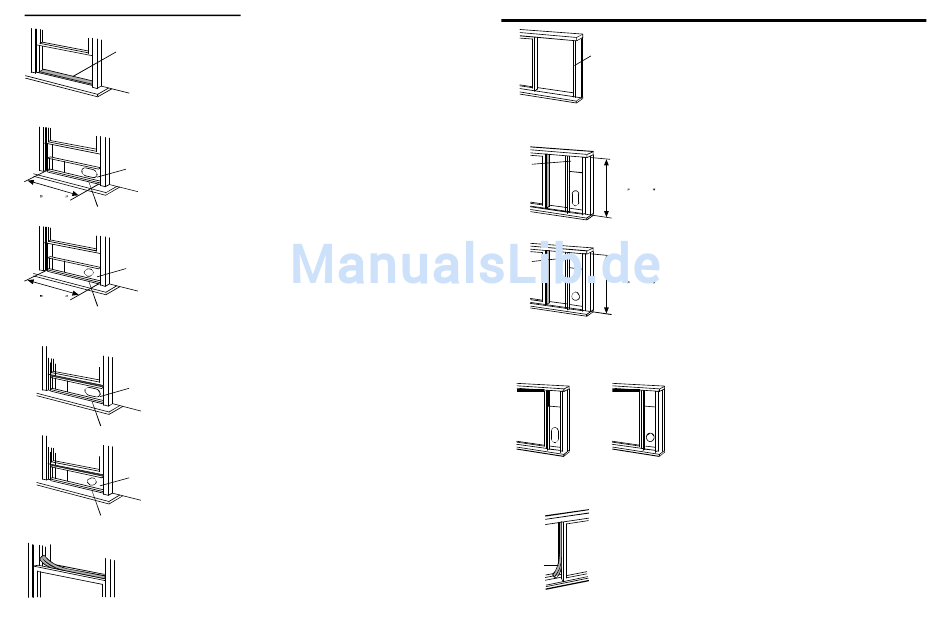

MONTAGEANWEISUNGEN (optional)
Schaumstoff-
dichtung A
(selbstklebend)
Abb.8
Fenster-Set
26,5 ~ 48,0
Fenster-Unterbau
oder
Fenster-Set
26,5 ~ 48,0
Fenster-Unterbau
Abb.9
Fenster-Set
oder
Fenster-Unterbau
Fenster-Set
Fenster-Unterbau
Abb.10
Schaumstoffdichtung
Abb.11
Montage in einem doppelt
aufgehängten Schiebefenster
1.
Schneiden Sie die Schaumstoffdichtung
(selbstklebend) auf die richtige Länge und bringen
sie am Fensterunterbau an. Abb.8
2.
Bringen Sie das Fenster-Einschub-Set auf dem Fenster-
Unterbau an.
Passen Sie die Länge des Fenster-Einschub-Sets
entsprechend der Fensterbreite an, kürzen das einstellbare
Fenster-Set, falls die Fensterbreite weniger als 25,5 Zoll
beträgt. Öffnen Sie den Fensterflügel und bringen das
Fenster-Einschub-Set auf den Fenster-Unterbau. Siehe
Abb.9.
3.
Schneiden Sie die Schaumstoffdichtung (selbstklebend)
auf die richtige Länge und bringen sie oben am Fenster
an. Gezeigt in Abb.10.
4.
Schließen Sie den Fensterflügel sicher
gegenüber dem Fensterrahmen.
5.
Schneiden Sie die Schaumstoffdichtung auf die passende
Länge und dichten den offenen Spalt zwischen dem
oberen und äußeren Fensterflügel ab. Gezeigt in Abb.11.
www.pdffactory.com
Schaumstoff-
dichtung A
(selbstklebend
)
Fenster-
Paneel
oder
Fenster-
Paneel
oder
Schaumstoff-
dichtung
MONTAGEANWEISUNGEN (optional)
Montage in einem
seitlichen Schiebefenster
1.
Schneiden Sie die Schaumstoffdichtung
(selbstklebend) auf die richtige Länge und bringen
Abb. 12
sie am Fensterrahmen an, Abb.12.
2.
Bringen Sie das Fenster-Einschub-Set auf dem Fenster-
Unterbau an.
Passen Sie die Länge des Fenster-Einschub-Sets
entsprechend
der Fensterbreite an, kürzen das einstellbare Fenster-Set,
26,5 ~ 48,0
falls die Fensterbreite weniger als 25,5 Zoll beträgt. Öffnen
Sie den Fensterflügel und bringen das Fenster-Einschub-
Set auf den Fenster-Unterbau. Siehe Abb.13.
3.
Schneiden Sie die Schaumstoffdichtung
(selbstklebend) auf die richtige Länge und bringen
sie oben am Fenster an. Gezeigt in Abb.14.
26,5 ~ 48,0
4.
Schließen Sie den Schiebefensterflügel sicher gegenüber
dem Fenster.
5.
Schneiden Sie die Schaumstoffdichtung auf die
Abb. 13
entsprechende Länge und dichten den offenen
Spalt zwischen dem oberen und äußeren
Fensterflügel ab. Gezeigt in Abb.15.
Abb.14
Abb.15
