Anlagenschema; Anschlüsse - Prozeda Solareg PICO 200 Betriebsanleitung

Inhaltsverzeichnis

Werbung

Jumperposition:
on = Frostschutz ein
off = Frostschutz aus
Einstellknöpfe
:
dT = Einstellung Temperaturdiffe-
renz
TSPmax = Einstellung maximale
Speichertemperatur
6
5

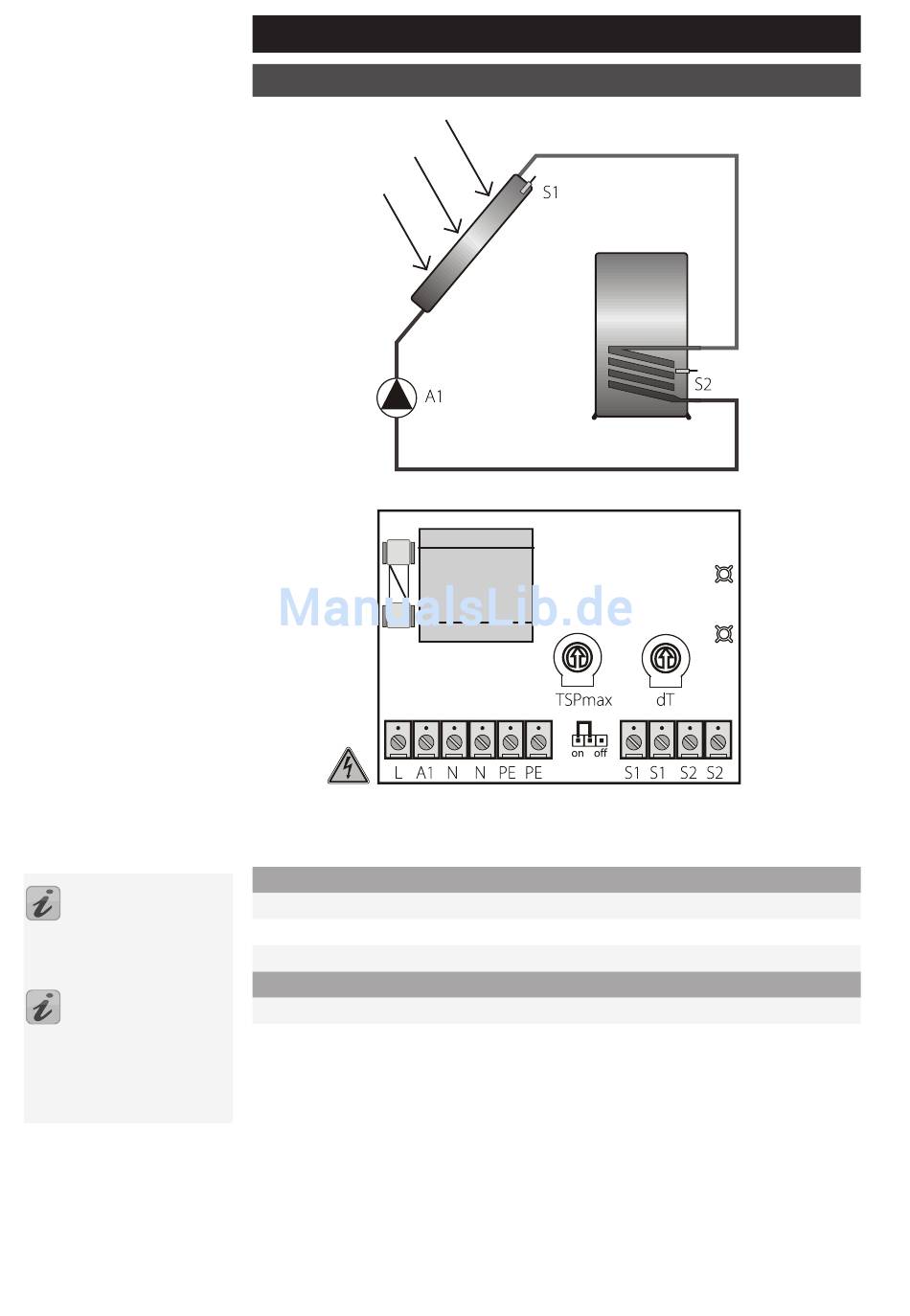

Anlagenschema

1 Kollektor, 1 Speicher
230-Anschlüsse
L
Phase Netz
N
Neutralleiter - Netz und Ausgänge
A1
Solarkreispumpe (Schaltausgang 1)
Fühleranschlüsse
S1
Kollektorfühler
S2
Speicher unten
