Josef Kihlberg B53 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Josef Kihlberg Anleitungen
  4. Elektrowerkzeuge
  5. B53
  6. Betriebsanleitung

Josef Kihlberg B53 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für B53:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
ENGLISH
3
SVENSKA
14
DEUTSCH
28
FRANÇAIS
41
From series no 1500504
Från serienummer 1500504
Ab Serie-Nr. 1500504
A partir du no de série 1500504
Before using the
bottom stapler, read the
operating instructions
carefully.
Läs igenom bruks-
anvisningen noga innan
du använder maskinen.
Vor dem Gebrauch der
Bodenheftmaschine
die Betriebsanleitung
aufmerksam lesen.
Avant l'utilisation de
l'appareil, consultez
soigneusement le
mode d'emploi.
01.15
OPERATING INSTRUCTIONS
BRUKSANVISNING
BETRIEBSANLEITUNG
MODE D'EMPLOI
B53

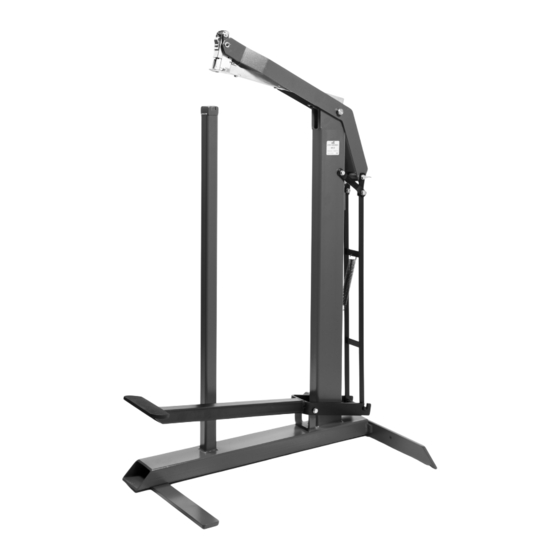

Manual bottom stapler
Manuell bottenhäftare
Manuelle Bodenheftmaschine
Agrafeuse manuelle pour fonds et côtés de cartons
Translation of original manual
Original bruksanvisning
Übersetzung der Originalbetriebsanleitung
Traduction du mode d'emploi original

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Josef Kihlberg B53

Inhaltszusammenfassung für Josef Kihlberg B53

  • Seite 28: Technische Daten

    Internet: www.kihlberg.com KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortung, dass die SE-544 50 HJO, 30.01.2015 Maschine B53, auf die sich diese Erklärung bezieht, mit den geltenden Bestimmungen der Production Manager: Richtlinie des Rates vom 17. Mai 2006 (2006/42/EG)„Maschinen-Richtlinie“ übereinstimmt. Berücksichtigte Normen: ISO 12100:2010 Anders Pettersson Bevollmächtigte zur Herausgabe von technischen Unterlagen:...

  • Seite 29: Allgemeines

    Josef Kihlberg B53 ALLGEMEINES Diese Betriebsanleitung soll das Kennenlernen der VORSICHT! Maschine und den bestimmungsgemässen Einsatz erleichtern. Die Betriebsanleitung enthält wichtige Wird verwendet bei Hinweise, wie die Maschine sicher, sachgerecht Gefahren für Leben und wirtschaftlich einzusetzen ist. Das Einhalten der und Gesundheit.

  • Seite 30: Sicherheitsvorschriften

    Josef Kihlberg B53 SICHERHEITSVORSCHRIFTEN Informieren Sie sich! Bestimmungsgemässe Verwendung Vor dem Gebrauch der Diese Bodenheftmaschine ist zum Heften von Well- Maschine die Betriebsan- pappkartons bestimmt. leitung sorgfältig lesen. Diese Bodenheftmaschine wurde für eine sichere Bedienung während des Heftens entwickelt und ge- Vorsicht: baut.

  • Seite 31: Beschreibung

    Josef Kihlberg B53 BESCHREIBUNG 4.1 AUFBAU 1 Heftkopf 2 Rillplatte 3 Fusspedal 4 Schieber Fig. 1 4.2 FUNKTIONSPRINZIP 1. Der Heftkopf (Fig. 2/1) wird durch das Fusspedal (2/2) aktiviert. 2. Durch die Betätigung des Fusspedals, drückt der den Heftkopf (Fig. 2/3) gegen den manuell positio- nierten Wellkarton.

  • Seite 32: Inbetriebnahme

    Josef Kihlberg B53 INBETRIEBNAHME 5.1 INBETRIEBNAHME Die Bodenheftmaschine wird mit demontierem hin- teren Fuss geliefert. Maschine folgendermassen montieren: 1. Bodenheftmaschine und hinteren Fuss aus Verpa- ckung entfernen. 2. Hinteren Fuss mit den zwei mitgelieferten Schrau- ben befestigen siehe Fig. 3/1.

  • Seite 33: Bedienung

    Josef Kihlberg B53 BEDIENUNG 6.1 MAGAZIN MIT KLAMMERN LADEN – Immer Josef Kihlberg Originalklammern verwenden (JK53-09 or JK53-12). Der genaue Klammerntyp ist auf jedem Heftkopf vermerkt. – Den Schieberkolben nach hinten ziehen und die Magazinabdeckung hochheben. Schieberkolben ist fixiert. Fig. 4 –...

  • Seite 34: Bedienung Der Bodenheftmaschine

    Josef Kihlberg B53 6.2 BEDIENUNG DER BODENHEFTMASCHINE – Falls das Heftkopfmagazin leer ist, mit Klammern auffüllen, siehe Kapitel 6.1. Sicherstellen das die richtigen Klammern (Schenkellänge) verwendet werden, siehe Kapitel 6.3. – Zu heftenden Wellkarton auf der Rillplatte positio- nieren. Vor dem Heften sicherstellen, dass sich keine Körperteile unter dem Heft-...

  • Seite 35: Heftung Kontrollieren

    Josef Kihlberg B53 – Fusspedal deaktivieren. Der Heftkopf fährt nach oben. – Wellkarton zur nächsten Heftposition führen und Fusspedal wieder betätigen. Vorgang wiederholen, bis genügend Heftungen angebracht sind. Fig. 9 6.3 HEFTUNG KONTROLLIEREN 1 Gute Heftung. 2 Klammerschenkel zu lang.

  • Seite 36: Wartung Und Instandsetzung

    Josef Kihlberg B53 WARTUNG UND INSTANDSETZUNG 7.1 SCHMIERUNG Die Gelenklager sind bei Auslieferung eingefettet. Bei Bedarf die Gelenklager regelmässig schmieren. Ebenfalls die Heftkopflagerung sowie alle beweg- lichen Teile des Heftkopes regelmässig mit einigen Tropfen Öl schmieren. 7.2 REINIGUNG Dieser Bodenheftmaschine erfordert keine besondere Wartung.

  • Seite 37: Einstellung Des Heftkopflagers

    Josef Kihlberg B53 7.4 EINSTELLUNG DES HEFTKOPFLAGERS Bei der Auslieferung ist das Heftkopflager ohne Spiel, jedoch leicht zu bewegen. Nach einer gewissen Betriebsdauer ist das Lager eingelaufen und muss folgendermassen neu eingestellt werden: – Mutter (Fig. 12/1) und Sechskantschraube (Fig.

  • Seite 38: Heftkopf Ersetzen

    Josef Kihlberg B53 7.6 HEFTKOPF ERSETZEN 1. Entfernen Sie die restlichen Klammern und brin- gen Sie den Schieber in die vordere Position. 2. Zwei Sechskantschrauben (Fig. 15/1) oben am Gestänge entfernen. 3. Zwei Zylinderschrauben (Fig. 15/2) mit denen der Heftkopf hinten befestigt ist entfernen.

  • Seite 39: Druckfeder Und Schieber Ersetzen

    Josef Kihlberg B53 174032 Frammatarfjäder: Ändra mått 100 till 10 7.8 DRUCKFEDER UND SCHIEBER ERSETZEN 1. Heftkopf entfernen, siehe Kapitel 7.6. 2. Spannstift (Fig. 17/1) mit Durchschlag Ø 4,9 mm entfernen. 3. Sicherungsringe (18/1) demontieren und Ver- schlussstück (18/2) entfernen.

  • Seite 40: Störungsbehebung

    Josef Kihlberg B53 STÖRUNGSBEHEBUNG STÖRUNG BEHEBUNG Klammern werden nicht vorgeschoben – Kontrollieren ob Original-Klammern verwendet werden. Immer Josef Kihlberg Originalklam- mern verwenden. – Kontrollieren ob die Magazinfeder in Ordnung ist. Nötigenfalls ersetzen. – Kontrollieren ob der Schieberkolben in Ordnung ist. Nötigenfalls ersetzen.

  • Seite 54: Parts List With Recommended Wear Parts

    Josef Kihlberg B53 Parts list B53 Reservdelslista B53 Teileliste B53 When ordering please indicate Vid beställning var vänlig ange Bei Bestellungen immer part number artikelnummera Artikel-Nr. angeben Pos. Part No. Part Name Benämning Bennenung Quantity Artikelnr. Antal Artikel-Nr. Stückzahl 150019...

  • Seite 56: Parts List - Head Hh53/09

    Josef Kihlberg B53 Parts list Head HH53/09-12 Reservdelslista HH53/09-12 Teileliste Heftkopf HH53/09-12 When ordering please indicate Vid beställning var vänlig ange Bei Bestellungen immer part number artikelnummera Artikel-Nr. angeben Pos. Part No. Part Name Benämning Bennenung Quantity Artikelnr. Antal Artikel-Nr.

  • Seite 57: Exploded Drawing

    Josef Kihlberg B53 16 17 18 01.15...
  • Seite 58 Josef Kihlberg B53 Notes 01.15...
  • Seite 59 Josef Kihlberg B53 Notes 01.15...
