Installatie

Voorbereiding

Controleer het toestel onmiddellijk bij ontvangst op
(transport)schade en eventuele gebreken.
Als u (transport)schade of gebreken hebt
geconstateerd, neem het toestel dan niet in
gebruik en stel de leverancier op de hoogte.
Verwijder de demontabele onderdelen (vuurvaste
binnenplaten, stookbodem, vuurkorf, ontas-
singsluik en aslade) uit het toestel voordat u het toe-
stel gaat installeren.
Door de demontabele onderdelen te ver-
wijderen, kunt u het toestel gemakkelijker ver-
plaatsen en beschadiging voorkomen.
Let bij het verwijderen van demontabele onder-
delen op hun oorspronkelijke positie, om ze
later weer op de juiste plaats te kunnen aan-
brengen.

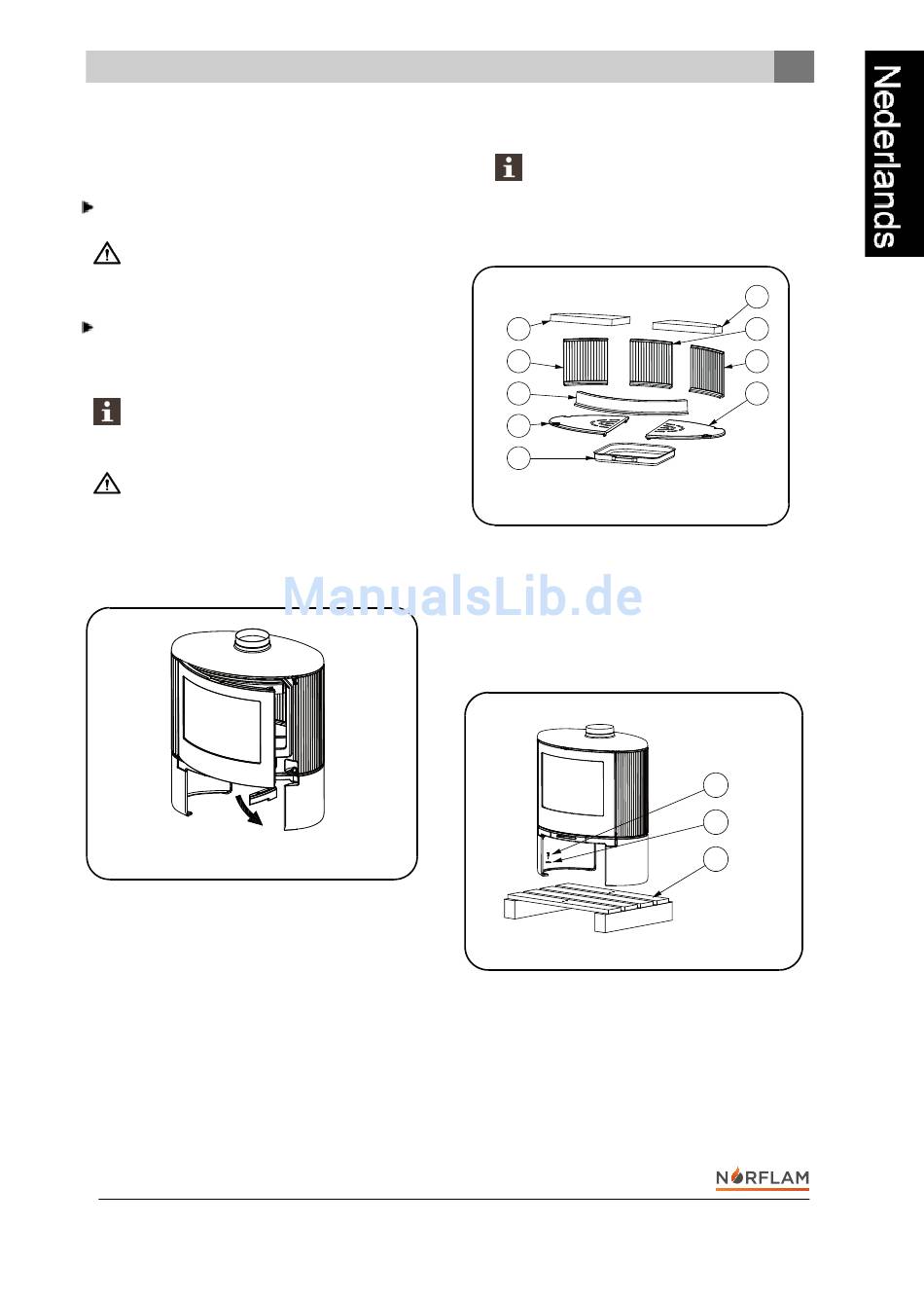

1. Open de deur; zie volgende figuur.
2. Verwijder de vuurvaste binnenplaten; zie volgende
figuur.
a. Verwijder de binnenplaten (2) aan de ach-
terkant,
b. Verwijder de vlamplaat (1) door één deel op te
tillen en over de haak vooraan te heffen, ver-
wijder deel twee.
c. Verwijder de vuurkorf (7)
Wijzigingen op grond van technische verbeteringen voorbehouden
09-20021-182
d. Verwijder de stookbodem (8)
e. Verwijder de asbak (9)
Vermiculiet binnenplaten zijn licht van
gewicht en bij levering meestal okerkleurig.
Zij isoleren de verbrandingskamer zodat de
verbranding beter is.
1
2
7
8
9
Uitneembare binnendelen
1 vlamplaat
2 binnenplaat achter
7 vuurkorf
8 stookbodem
9 aslade
1
2
2
8
09-20021-189
1
3
4
09-20021-186
9
