Vorbereiten der Kollektoren

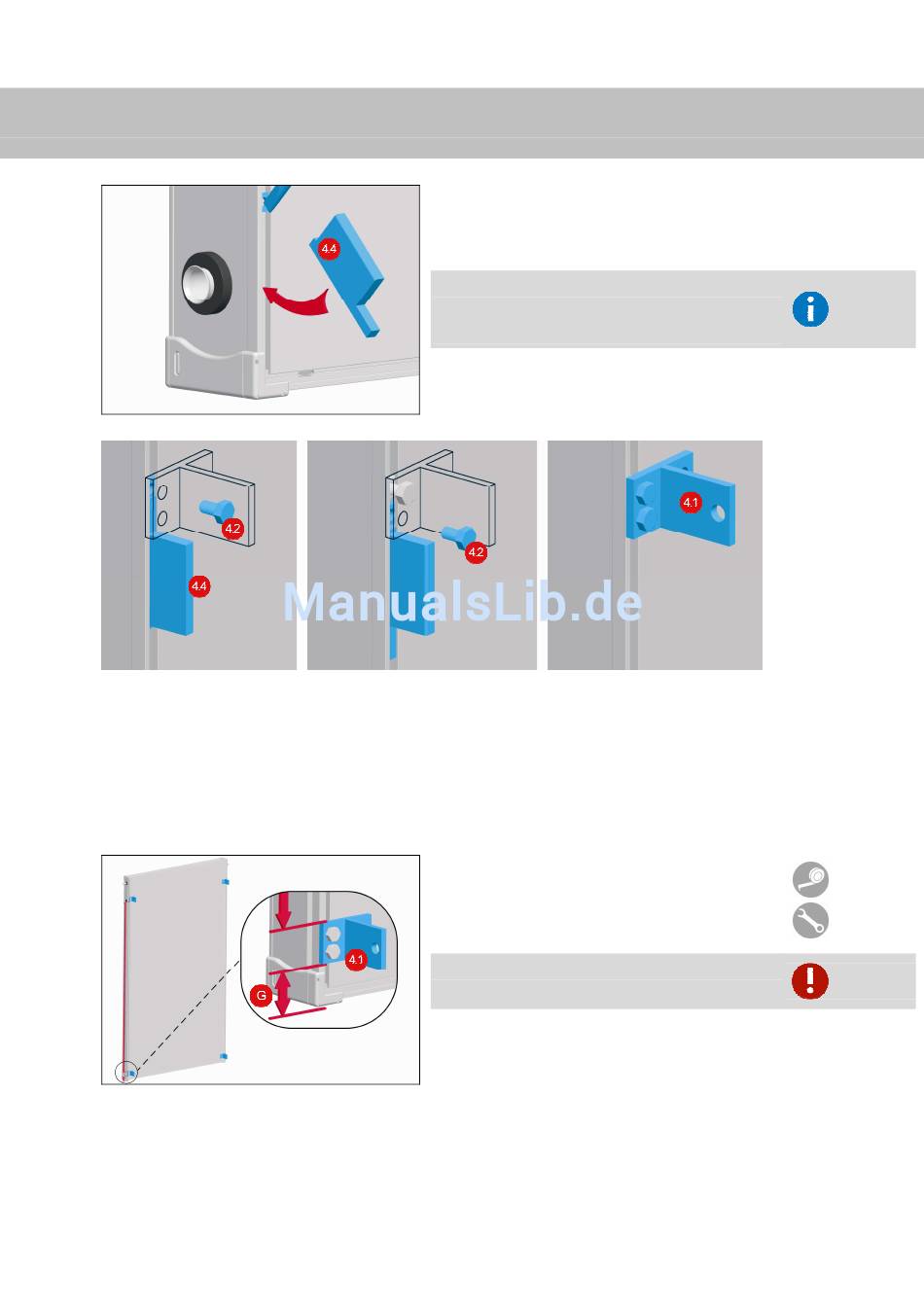

2. Vier T-Stücke (4.1) je Kollektor mit Sechskantschrauben M8 (4.2) an den Vierkantmuttern in der Nut auf
der Kollektorrückseite vormontieren. Dazu die erste Vierkantmutter mit Hilfe der langen Seite der
Montagehilfe (4.4) ausrichten. Das T-Stück ansetzen und eine Sechskantschraube einschrauben. Durch
drehen der Montagehilfe die zweite Vierkantmutter ausrichten und eine weitere Sechskantschraube
einschrauben.
Montageanweisung Solarkollektor SOLC 220, Aufständersystem
1. Vierkantmuttern in der Nut auf der Kollektorrückseite
mit einem Schraubenzieher ausrichten und mittels der
Montagehilfe (4.4) fixieren.
Durch die Montagehilfe kann die Mutter zur weiteren
Montage der T-Stücke bei aufgerichtetem Kollektor (1)
leicht positioniert werden.
3. Untere Abstände der T-Stücke (4.1) am Kollektor (1)
endgültig festlegen. Dabei den Abstand G von 40 mm
von Kollektorunterkante für die unteren T-Stücke
unbedingt einhalten. T-Stücke festschrauben.
Um Schäden am Kollektor zu vermeiden, muss ein
Abstand G von 40 mm eingehalten werden.
Seite 7 von 15
