Montage der Bodenbefestigung

Montageanweisung Solarkollektor SOLC 220, Aufständersystem

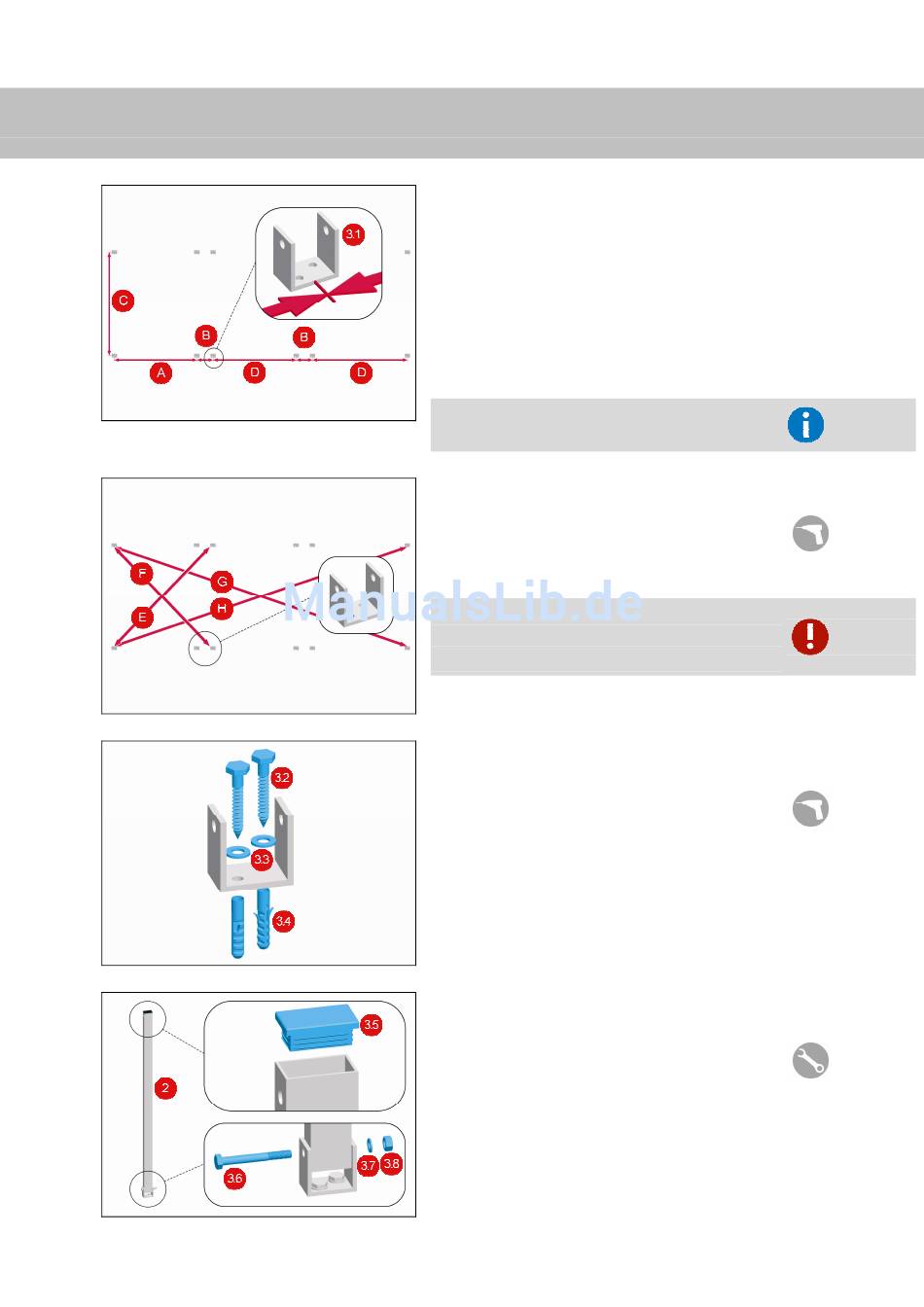

1. Abmaße des gesamten Kollektorfeldes ermitteln und
Positionen der U-Stücke (3.1) markieren. Zwischen den
Kollektoren (1) eines Kollektorfeldes muss immer der
Abstand B zwischen den U-Stücken eingehalten wer-
den. Für die Abstände der U-Stücke aller Erweiterungs-
set-Kollektoren gilt immer das Maß D. Das Maß C
beträgt 1140 mm.
A=1025 mm B = 150 mm
D=1090 mm
Die Maße beziehen sich auf die Mitte der U-Stücke.
2. Vor dem Bohren der Löcher im Untergrund für die
U-Stücke (3.1) Abstände anhand der Diagonalen
kontrollieren. Die Diagonalen E und F sowie G und H
müssen jeweils gleich lang sein. Anschließend mit
Bohrer ø10 mm an den markierten Stellen bohren.
Wenn auf einem Flachdach wegen Dachdichtheit nicht
gebohrt werden darf, müssen z.B. Betonplatten als
Fundament verwendet werden.
3. Dübel (3.4) einsetzen und U-Stücke (3.1) mit
Unterlegscheiben (3.3) und Holzschrauben (3.2)
befestigen.
Falls U-Schienen verwendet werden, diese ebenfalls
mit Unterlegscheiben (3.3) und Holzschrauben (3.2)
befestigen.
4. Trägerrohr (2) mit Sechskantschraube M10 (3.6),
Federring (3.7) und Sechskantmutter M10 (3.8) an den
hinteren U-Stücken (3.1) befestigen. Abdeckkappe
(3.5) auf Trägerrohr aufsetzen.
Schraube so fest anziehen, dass die Trägerrohre
senkrecht aufgestellt werden können.
