Hydraulischer Anschluss

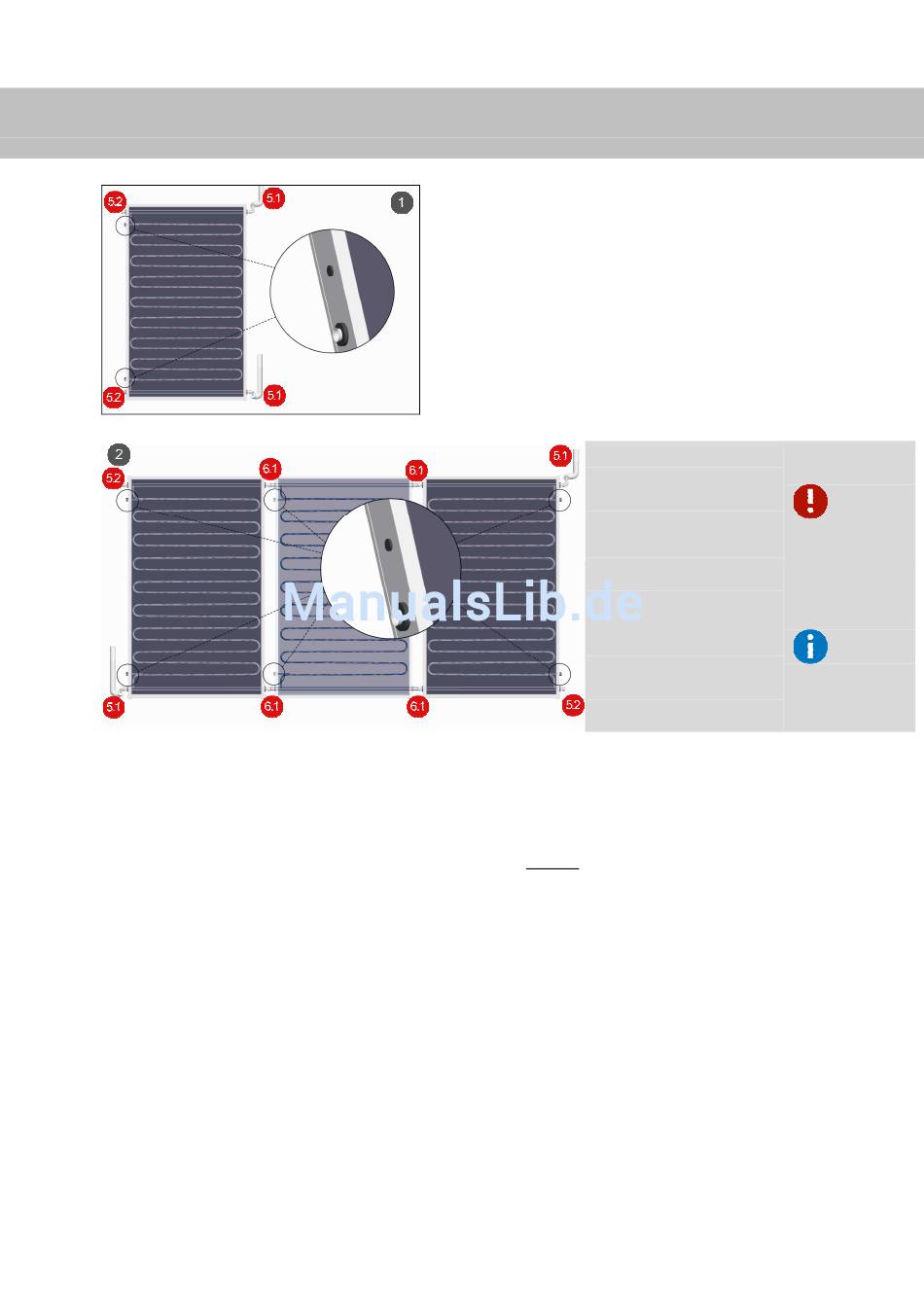

1. In Abbildung 1 sind die Anschlüsse bei Verschaltung eines Kollektors dargestellt. Die Tauchhülsen
müssen sich auf der Seite der Endstücke (5.2) befinden.
2. Die Verschaltung von 2 und mehr Kollektoren ist mit Positionen der Teile des Anschluss- und
Verbindungssets (5/6) in Abbildung 2 dargestellt (ebenfalls Position der Tauchhülsen beachten). Es ist zu
beachten, dass ein Kollektorfeld mit 2 und mehr Kollektoren immer diagonal angeschlossen wird. Nur dann
ist gewährleistet, dass alle Kollektoren gleichmäßig durchströmt werden.
Montageanweisung Solarkollektor SOLC 220, Aufständersystem
Wegen seiner 4 Anschlüsse bietet der Kollektor eine
größere Vielzahl an Verbindungsmöglichkeiten. Es
muss beachtet werden, dass kein Teil des Kollektor-
felds oder ein Kollektor im Feld kurzgeschlossen wird.
Bei der Planung des Kollektorfeldes muss die Position
der unterschiedlichen Anschlussteile entsprechend den
Abbildungen eingehalten werden. Die Nummerierung in
den Abbildungen entspricht der Nummerierung in der
Stückliste.
Zur vollständigen Durchströ-
mung des Kollektorfelds
müssen die Positionen der
Tauchhülsen beachtet
werden!
Die Verbindungsstücke rei-
chen aus, um die Kollektoren
wie in den Bildern dargestellt
anzuordnen. Wenn andere
Anordnungen gewählt
werden, werden evtl. weitere
Verbindungsstücke benötigt.
